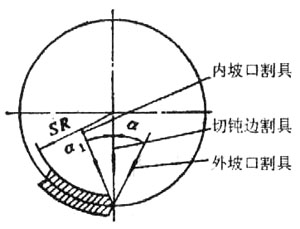

坡口面

坡口面用電子束焊接的帶有坡口面結構的汽輪機噴嘴，它涉及一種汽輪機噴嘴的焊接結構。 本實用新型用電子束一次完成焊接噴嘴兩條焊縫，解決了電子束焊接噴嘴防護難的問題，由電子束焊接成的噴嘴，結構簡單、體積小。 et/wiki/showcon

坡口面

用電子束焊接的帶有坡口面結構的汽輪機噴嘴，它涉及一種汽輪機噴嘴的焊接結構。針對汽輪機噴嘴的鑲嵌式結構，存在裝配難度大、體積大的問題。噴嘴室（１）與噴嘴組（２）之間的下焊接坡口面（３）的延長線交於噴嘴（１０１）的Ｙ向中心軸線的Ｅ點上，Ｅ點至噴嘴（１０１）的中心點０之間的距離Ｈ為１１００ｍｍ，下焊接坡口面（３）與過Ｅ點的Ｚ１方向線之間的夾角α為４０°，噴嘴室（１）與噴嘴組（２）之間的上焊接坡口面（４）的延長線交於噴嘴（１０１）的Ｙ向中心軸線的Ｆ點上，Ｆ點位於Ｅ點的上方，Ｆ點至Ｅ點的距離ｈ為５ｍｍ，上焊接坡口面（４）與過Ｆ點的Ｚ２方向線之間的夾角β為４０°。本實用新型用電子束一次完成焊接噴嘴兩條焊縫，解決了電子束焊接噴嘴防護難的問題，由電子束焊接成的噴嘴，結構簡單、體積小。

基本信息

坡口面

申請日：2006年06月23日
公開日：
授權公告日：2007年07月25日
申請人/專利權人：哈爾濱汽輪機廠有限責任公司
申請人地址：黑龍江省哈爾濱市動力區三大動力路345號
發明設計人：宮在龍;李全華;楊浩;徐濤
專利代理機構：哈爾濱市松花江專利商標事務所
代理人：岳泉清
專利類型：實用新型專利
分類號：F01D9/02
