【功能及用途】

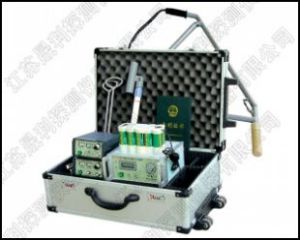

地下光纜外護層故障定位儀能在不挖開復土的情況下，方便而準確地查出地下光纜的走向、埋土深度及故障點。是電力、通訊部門和廠礦企業不可缺少的設備和得力助手。
【特點】
1.體積小、重量輕、攜帶方便；
2.檢測方法簡單，維護簡便，具有自動保護功能；
3.電源電壓低，交直兩用，適用性強；
4.發射機功率大、效率高；
5.檢測誤差小、抗干擾能力強；
6.性能穩定可靠，對環境適應能力強。
【主要技術指標】
（一）發射機技術指標：
1.發射功率：≥25W，可調；
2.發射頻率：1K±0.1Hz，節拍頻率1-2Hz；
3.輸出阻抗匹配：0-100Ω；
4.發射距離：≤5Km（5公里以外可逐級移動）；
5.工作電流：≤3A，1-3A可調；
6.工作電源：12V（蓄電池組或汽車電源）；
7.重量：2.8Kg(不計電池重量)；
8.外形尺寸：99mm×220mm×220mm
（二）探測儀技術指標：
1.靈敏度：0.1mV；
2.走向位置偏差：＜20cm；
3.探測深度：≤5m；
4.工作電源：6V鎘鎳蓄電池組；
5.重量：0.9Kg；
6.外形尺寸：60mm×160mm×120mm
（三）檢漏儀技術指標：
1檢漏精度：≥0.35mm2；
2檢漏深度：≤5m；
3位置偏差：＜30cm；
4工作電源：6V鎘鎳蓄電池組；
5重量：0.9Kg；
6外形尺寸：60mm×160mm×120mm
【檢測原理及方法】
地下光纜外護層故障定位儀通過向地下光纜傳送出特定的電磁波信號，探測儀利用探頭與磁力線地平面垂直相切時，收到的信號最小（幾乎為零）的原理來測定埋地光纜的走向和深度。
