土釘支護

土釘的概念

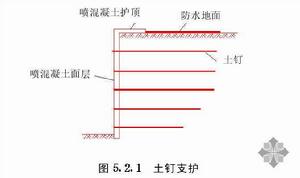

土釘支護邊坡圖片

在基坑開挖坡面，用機械鑽孔或洛陽鏟成孔，孔內放鋼筋，並注漿，在坡面安裝鋼筋網，噴射C20厚80～100mm的混凝土，使 土體、鋼筋與噴射混凝土面板結合，成為深基坑。

土釘支護

以土釘作為主要受力構件的邊坡支護技術，它由密集的土釘群被加固的原位土體噴混凝土面層和必要的防水系統組成。

土釘支護亦稱土釘牆。其施工過程為：

1）先錨後噴：挖土到土釘位置，打入土釘後，挖第二步土，再打第二層土釘，如此循環到最後一層土釘施工完畢。噴射第一次素石混凝土厚50mm，隨即進行錨固，然後進行第二次噴射混凝土，厚50mm。

2）先噴後錨：挖土到土釘位置下一定距離，鋪鋼筋網，並預留搭接長度，噴射混凝土至一定強度後，打入土釘。挖第二層土方到第二層土釘位置下一定距離，鋪鋼筋網，與上次鋼筋網上下搭接好，同樣預留鋼筋網搭接長度，噴射混凝土，打第二層土釘。如此循環直至基坑全部深度。

其施工特點是：施工設備較簡單；比用擋土樁錨桿施工簡便；施工速度較快，節省工期，造價較低。

其適用範圍是：地下水位較低的黏土、砂土、粉土地基，基坑深度一般在15m以內。
