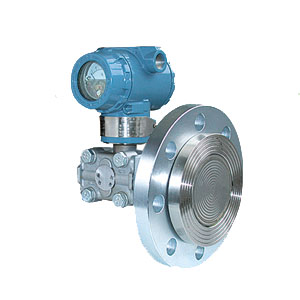

單法蘭式液位變送器的安裝法蘭標準按ADSI，法蘭有3〞、4〞規格，法蘭等級為150LB（2.5MPa）、300LB。
如用戶採用GB9116-88S標準，則DN=80、100、PN=2MPa請註明。
●測量範圍
差壓：0-6.2-690KPa
靜壓：2.5MPa
●選型表
SP3851LT 法蘭式液位變送器（最大工作壓力2.5MPa）
4
0-4～40KPa
5 0-40～250KPa
6 0-0.16～1.0MPa
單法蘭式液位變送器 代碼 輸出
E 非智慧型型（4-20mA輸出）
S 智慧型式（HART協定）
代碼 公稱直徑尺寸（mm） 插入筒長度（mm） 高壓側隔膜片材料
A0 80 平 316LSST
A2 80 50 316LSST
A4 80 100 316LSST
A6 80 150 316LSST
B0 100 平 316LSST
B2 100 50 316LSST
B4 100 100 316LSST
B6 100 150 316LSST
C0 80 平 哈氏C-276
C2 80 50 哈氏C-276
C4 80 100 哈氏C-276
C6 80 150 哈氏C-276
D0 100 平 哈氏C-276
D2 100 50 哈氏C-276
D4 100 100 哈氏C-276
D6 100 150 哈氏C-276
E0 80 平 鉭
F0 100 平 鉭
代碼 安裝法蘭
A 3〞150lb 碳鋼鍍鋅
B 4〞150lb
C 3〞300lb
D 4〞300lb
代碼 結 構 材 料
法蘭和接頭 排氣/排液閥 隔離膜片 灌充液體
22 316不鏽鋼 316不鏽鋼 316不鏽鋼 矽油
23 316不鏽鋼 316不鏽鋼 哈氏合金C
24 316不鏽鋼 316不鏽鋼 蒙乃爾
25 316不鏽鋼 316不鏽鋼 鉭
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C 鉭
代碼 選項
M1 0-100%線性指示表
M2 LED數字顯示錶
M3 LCD顯示器
C0 1/2-14NPT錐管內螺紋接頭
C1 1/2-14NPT引壓接頭後部焊接引壓管Ф14
C2 丁字形螺紋接頭M20×1.5
d 隔爆型dⅡBT4
i 本安型iaⅡCT6
