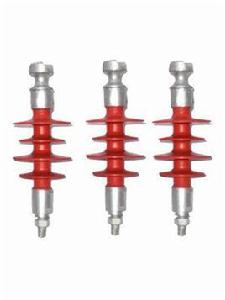

合成絕緣子是有機矽橡膠材料複合製成高電壓絕緣子。主要產品有棒式和橫擔式,35KV/110KV/及220KV線路上作為懸垂及耐張承載絕緣,目前也有用於10KV線路絕緣子產品。合成絕緣子不同類型各不相同,矽膠複合絕緣子主要用於變電站,具有良好的憎水性、抗老化性、耐漏電起痕性和耐電蝕損性,具有很高的抗張強度和抗彎強度,其機械強度高,抗衝擊性能、防震和防脆斷性能好,重量輕、安裝維護方便,其上下端部的安裝尺寸與相應的瓷支柱絕緣子的安裝尺寸相同,可以互換使用。 合成絕緣子由玻璃纖維環氧樹脂引拔棒,矽橡膠傘裙,金具三部分組成。

型號介紹

合成絕緣子型號

合成絕緣子產品代號為SG,型號H為橫擔式,X為懸式,數字為額定電壓。例如:SGH-35即為35kV橫擔式合成絕緣子。

合成絕緣子外形結構近似懸式絕緣子,有端部金具、絕緣傘形波紋、護套和絕套心棒構成。

合成絕緣子結構

合成絕緣子也稱為有機複合絕緣子、橡膠絕緣子或非瓷絕緣子,它是由有機合成材料組成複合結構絕緣子,主要有芯棒、金具、傘裙護套和粘接層組成。

1.金具是合成絕緣子的機械負荷的傳遞部件,它和芯棒組裝在一起構成合成絕緣子的連線件。結構的好壞影響到芯棒強度的發揮和絕緣子的機械性質。

2.傘裙護套是合成絕緣子的外絕緣部分,其作用是使合成絕緣子具有足夠高的抗濕閃和污閃的外絕緣性能,保護芯棒免受大氣侵蝕。

3.芯棒是合成絕緣子機械負荷的承載部件,同時又是內絕緣的主要部件。

4.粘接層一部分是用粘合膠完成護套與芯棒之間的連線;另一部分是用灌封膠來完成傘裙之間的連線。粘接質量的好壞直接關係到內絕緣的水平。

合成絕緣子優勢

1.機械性能優越:心棒由環氧玻璃纖維製成,其擴張強度為普通鋼1.5倍,是高強瓷3~4倍,軸向拉力特彆強,並具有較強吸振能力,抗震阻尼性能很高,為瓷絕緣子1/7~1/10。

2.抗污閃性能好:合成絕緣子具有憎水性,下雨時合成絕緣子傘形波紋表面不會沾濕形成水膜,呈水珠狀滴落,不易構成導電通道,其污閃電壓較高,為同電壓等級瓷絕緣子3倍。

3.耐電蝕性優異:絕緣子表面漏電閃絡形成不可逆性劣變起痕現象,一般標準為不低於4.5級(即4.5kV),而合成絕緣子為6~7級。

4.抗老化性能好:經十年實踐檢測表明,合成絕緣子除顏色略有變深並介電常數和介質損失角稍有增加外,對表面不沾濕性及耐電蝕起痕性均無變化,說明抗老化性能良好。

5.結構穩定性好:一般瓷懸式絕緣子是內膠裝配結構,電化腐蝕,運行中會產生低零值絕緣電阻,而合成絕緣子為外膠裝配結構,其內心為實心棒絕緣材料,不存劣化合擊穿,不會出現零值絕緣子。

6.線路運行效率高:合成絕緣子風雨自潔性好,又不產生零值絕緣子,故清掃檢查工作可改為每4~5年一次,縮短檢修、停電時間。

7.重量輕:含成絕緣子自身重量輕運輸、施工作業中,可大大減輕工作人員勞動強度。

缺點

1、耐老化性能低,脆斷。

2、內絕緣擊穿。

3、極不均勻電位分布。

4、易發生不明原因閃絡、風偏放電、雷擊放電。

5、鳥啄。
