側面圖
profile plan：表示船舶側面由右舷向左舷投影所得的視圖。總布置圖的側面圖為主視圖,它表示船舷的側面外觀造型和舾裝設備布置,在一定程度上反映了船舶用途的特徵。
艙底圖
hold plan：剖去最下層甲板或平台後所得的俯視圖.它表示船底結構或雙層底液艙的布置,是基本結構圖和總布置圖的視圖之一。基本結構圖的艙底圖主要表示單底或雙底的結構.對雙層底則採用局部剖視,以折斷線為界,左舷部分表示內底板及其以下的結構,右舷部分表示剖去內底板後的雙層底結構。總布置圖的艙底圖主要表示底艙及雙層底艙的布置。
船體製圖
drawing for hull of ships：研究船體的形狀、結構布置和工藝要求等方面的表達並繪製船舶圖樣的一門學科。根據船舶工程的特點採用重疊畫法、單向展開畫法以及運用簡化線和圖形符號等方法來表達有關技術內容,為適應造船生產和技術交流的需要制訂了船體製圖的標準。按船體材料的不同,又分為《金屬船體製圖》《水泥船體製圖》和《玻璃鋼船體製圖》等標準。
垂線間長
length between perpendicul：船舶首垂線與尾垂線間的水平距離。在繪製型線圖時,通常以垂線間長作為等分的長度。
分段劃分圖

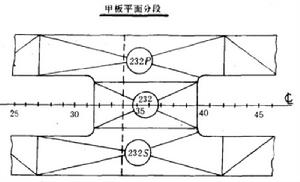

hullblock division：船體分段建造時,表示各分段的範圍、類別和編號情況的圖樣。它是繪製分段結枃圖的依據,圖中各分段採用三位數編號,百位數表示分段數的首、中、尾區域,十位數表示分段的船底、舷側和甲板等部位,個位數表示分段的序號.分段範圍用細實線畫出的對角線表示。
分段劃分圖型線圖三視圖的組成
型線圖的三視圖由縱剖線圖、橫剖線圖和半寬水線圖組成。
(1)縱剖線圖縱剖線圖由縱剖線、橫剖線、水線、甲板邊線、外板頂線、舷牆頂線等在V面上的投影所組成。它相當於主視圖。在縱剖線圖中,縱剖線為曲線,並顯示真形。橫剖線為垂直的直線,水線為水平的直線,組成了縱剖線圖的格子線。甲板邊線、外板頂線、舷牆頂線在圖上均為曲線,都不是真形。
(2)橫剖線圖橫剖線圖由縱剖線、橫剖線、水線、甲板邊線、外板頂線、舷牆頂線等在W面上的投影所組成。它相當於左視圖。在橫剖線圖中,橫剖線為曲線,並顯示真形。縱剖線為垂直的直線,水線為水平的直線,組成了橫剖線圖的格子線。甲板邊線、外板頂線、舷牆頂線在圖上均為曲線,都不是真形。

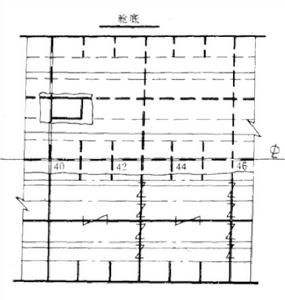

(3)半寬水線圖半寬水線圖由縱剖線、橫剖線、水線、甲板邊線、外板頂線、舷牆頂線等在H面上的投影組成。它相當於俯視圖。在半寬水線圖中,水線為曲線,並顯示真形。縱剖線為水平的直線,橫剖線為垂直的直線,它們組成了半寬水線圖的格子線。甲板邊線、外板頂線、舷牆頂線在圖上均為曲線,都不是真形。
型線圖三視圖的配置

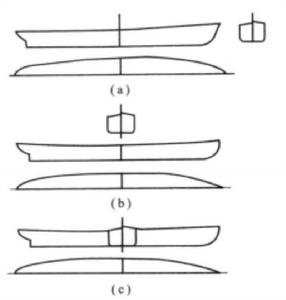

形式型線圖三視圖在圖紙上配置的形式,通常有三種,見圖1。
圖1(a)的形式是按照第一角投影畫法的布圖原則配置的,占用圖紙較長。
圖1(b)的形式是將橫剖線圖擲放到縱剖線圖的上方,這樣就使橫剖線圖、縱剖線圖和半寬水線圖分別置於圖紙的上、中、下部位,但是必須使橫剖線圖中的船體中線與縱剖線圖和半寬水線圖中的中站線處於同一根垂直線上。這種布置形式減少了圖紙長度,增加了圖紙寬度。
圖1(c)的形式是將橫剖線圖重疊在縱剖線圖中的正中位置,使橫剖線圖的基線與縱剖線圖的基線以及橫剖線圖的船體中線與縱剖線圖的中站線重合。這樣布圖可減少圖紙長度,又不增加圖紙寬度,通常用於有較長平行中體的船舶的型線圖上。
圖1
