匯流排制聯網報警系統

是增強人身安全、降低財產損失、具靈活性和性能價格比的安防系統。
系統概述

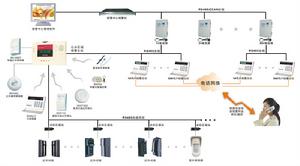

匯流排制聯網報警系統是以計算機數據處理為中心，分別以電話線（採用電話線制功能實現）、RS485匯流排數據傳輸為骨幹的全智慧型化報警網路。是報警網路的數據處理中心，集數據接收、處理、存檔管理、指揮監督、連線驅動其它系統等功能。包括：接警卡、全中文界面管理軟體。能對緊急情況有更快、更有效的反應，並能鑑別何人、何時、何地、何事啟動報警系統。系統基本性能

此系統有線、無線兼容，報警信號、防拆信號、環境監測信號、設備故障信號、電話線路故障信號（採用電話線制功能實現）、匯流排線路故障信號、電源不良信號等情況均通過電話線或匯流排即時向控制主機通報，並且可由中心控制室通過檢測操作對系統各種設備進行檢測、查詢、調整，並且它不會因某一段用戶的故障而造成整個系統的癱瘓，也保證了系統運行的可靠性及完整性。

匯流排制報警系統配置

前端設備主要在用戶室內必須防範的地方安裝上紅外探測器、門磁開關、緊急按鈕和煤氣探測器。

匯流排制報警系統工作原理

其工作原理為：當主人外出時通過鍵盤或遙控器啟動報警主機，系統進入防範狀態。當有人非法破門或從陽台或從窗台進入室內時，會觸發室內的紅外線探測器或門磁開關，警報即時發出，同時將信號傳送到值班中心，從而得到防範作用。當主人回家時只需通過密碼鍵盤解除防盜系統，室內的紅外探測器及門磁等相應探測器暫時關閉，則避免了誤報。當遇到非法之徒進屋打劫時，可按動身邊的緊急按鈕或相應的緊急裝置，向報警中心求援。 再者用戶可通過自家的密碼鍵盤對系統進行密碼修改、布防、撤防等控制。

匯流排制產品功能

一、匯流排制傳輸接警中心機、軟體功能

RS485匯流排接警控制中心，可對用戶端的任何事件實時快捷上報中心、實時監控每個用戶的傳輸線路故障情況並且管理50台匯流排控制器。

二、系統主要功能

1、受理台接收前端控制器發來的所有信號，顯示用戶的詳細資訊；
2、地圖顯示報警用戶所在地，可測量任意兩點間的實際距離；
3、防區圖顯示報警防區的具體位置及信息；
4、定期檢測前端控制的工作狀態，顯示最新檢測結果；
5、用戶撤布防時間表；
6、編輯、增加、刪除所有資料庫信息；
7、保存中心接收到的以及系統發生過的所有事件，以便查詢與維護。

三、系統主要特點

（1）受理台任務可根據事件性質或用戶範圍進行劃分；
（2）受理台可任意擴充；
（3）可自由裝卸獨立的接收及轉發硬體驅動模組。

四、匯流排控制器功能

實時監控每個用戶的傳輸線路故障情況，每台匯流排控制器可管理50台用戶報警主機（報警主機與匯流排控制器及匯流排控制器與匯流排控制器與匯流排接警中心之間距離不能超過600米，如距離超出則線上路中間加裝中裝放大器）；採用出廠自帶編碼方式，方便安裝人員的安裝工作；對用戶報警主機的用戶代碼採用學習方式，自動掃描連線的用戶數量及用戶代碼；並且採用三級連線的系統架構方式，系統總容量為2500戶。

五、多功能報警控制主機功能

型號：RP408、RP408CN、RP416CN、RP428CN、RP438CN
(1) LED顯示，警情、故障一目了然
(2) 密碼：1個安裝密碼，4個用戶密碼（1個主密碼；3個副密碼），和4個脅迫碼
(3) 可設三個跟隨電話號碼，語音報告警情信息（可區分警型）
(4) 鍵盤密碼操作布/撤防和快捷鍵布防
(5) 遙控器布/撤防操作，緊急報警
(6) 通過電話進行遠程布/撤防操作
(7) 系統編程設定，如：防區類型，警號時間，報警中心和跟隨電話號碼等等
(8) 通信線路檢測功能，以保障系統的正常通信
(9) 無線發射器採用24位隨機ID碼和特有的通信協定，可避免重碼，消除誤報，提高抗干擾能力
(10) 無線探測器可即時傳送警情、故障、電池欠壓信息，並定時報告其工作狀態以保障無線系統的可靠性
(11) 採用非易失性的EEPROM編程存儲器，不會因斷電而丟失編程數據
(12) 電路高度集成化，結構緊湊，安裝操作簡便
(13) 所有的警情、布/撤防、故障等事件和狀態信息均可即時報到報警中心
(14) 中心可實時監測和顯示主機、通信線路和全系統的工作狀態
(15) 高可靠性的軟硬體通信系統保障設計，局部故障不會對系統造成影響
技術規格

型　號	RP408CN	RP416CN	RP428CN	RW438CN
防區	4有線+4無線	8有線+8無線	8有線+20無線	6有線+32無線
鍵盤	LCD	LCD	LCD	LCD
鍵盤按鍵	12個數字元號鍵；4個功能鍵； 3個緊急按鍵：A-緊急求救；B-醫療急救；C-火警
POWER LED	綠色：電源/橙色閃爍：匯流排通信
ARM LED	紅色：布防
LCD顯示	規格：122×32，2行文字顯示
工作電壓	12V DC
工作電流	80mA（待機）；180mA（最大）
防區類型	即時；入延時；煙感；煤氣；緊急（按鈕）
報警輸入	常閉(E.O.L)，串接10K終端電阻
無線編碼	24位隨機ID碼，報警、防拆、欠電、故障報告
操作密碼	安裝密碼；用戶密碼；脅迫碼
語音提示	警情語音信息和操作提示
布防模式	留守布防；外出布防
布/撤防操作	快速布防；用戶密碼布/撤防；遙控器布/撤防；電話遠程布/撤防
警號聲音	有聲或靜音（由編程設定）
警號持續時間	0-250秒
系統退出延時	0-250秒
防區進入延時	0-250秒
警號輸出	12V DC/360mA（最大）
無線頻率	433MHz
工作溫度	0℃-49℃
尺寸	159×112×31mm
顏色	象牙白

用戶配置方式

根據標書上的要求，採用有線/無線兼容報警主機，

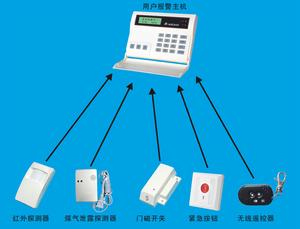

用戶報警主機圖

有線紅外探測器、門磁、緊急按鈕、煤氣泄露探測器，具體配置如下：
