簡介

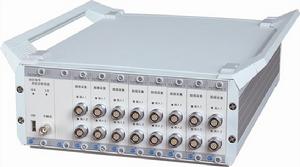

動態信號測試分析系統採用標準攜帶型進口機箱，全螢幕蔽機箱結構設計，有效的提高了現場抗干擾能力；USB2.0高速數據傳輸接口；採用德國進口ODU接外掛程式，更好的保證了小信號的可靠傳輸；功能豐富的控制分析軟體，以及模態分析軟體，用戶可以很方便的對採集數據進行操作和處理。系統可對應變應力、荷重、速度、加速度、位移、扭矩等物理量進行精確測量和分析，可以配套使用所有電壓、電阻、電荷輸出型感測器；廣泛套用於航空航天、橋樑建築、工礦企業、高等院校研究設計、國防軍事等領域。
1.儀器接口：USB2.0
2.擴展方式：串列匯流排
3.同步方式：同步時鐘發生器
4.連續採樣頻率：
4.1採樣頻率取整
8通道同時工作時,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
16通道同時工作時, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
32通道同時工作時, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
64通道同時工作時, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
128通道同時工作時, ,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
256通道同時工作時,每每通道10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)
4.2分析頻率取整
8通道同時工作時,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
16通道同時工作時, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
32通道同時工作時, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
64通道同時工作時, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
128通道同時工作時, 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)
256通道同時工作時, 每通道10、20、50、100、200、500、1k、2k、5k、10k(Hz)
5.滿度值: ±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V
6.線性度: 滿度的0.05%
7.失真度: 不大於0.5%
8.系統準確度: 小於0.5%(F.S)(預熱半小時後測量)
9.系統穩定度: 小於0.05%(F.S)(預熱半小時後測量)
10.最大分析頻寬: DC～50kHz
11.濾波器：
11.1.模擬低通濾波器：截止頻率為 10、30、100 、300、1k、3k、10k 、PASS(Hz)八檔分檔切換
阻帶衰減：大於-24 dB/oct
平坦度(2/3截止頻率內):小於0.1dB
11.2.DSP數字濾波器：截止頻率為採樣速率的1/2.56倍，設定採樣速率時同時設定。
阻帶衰減:約-150dB/oct
平坦度(分析頻率範圍內):小於0.05dB
12.白噪聲: 不大於5μVrms(輸入端短路, 在最大增益和最大頻寬時折算至輸入端)
13.共模抑制比（CMR）: 不小於100dB
14.共模電壓(DC或AC峰值): 小於±10V、DC～60Hz
15.時間漂移: 小於3μV/小時（輸入端短路，預熱1小時，恆溫，在最大增益時，折算至輸入端）
16.溫度漂移: 小於1μV/℃（在允許的工作溫度範圍內，輸入端短路，在最大增益時，折算至輸入端）
17.過載指示：當輸入信號大於量程滿度值時，所對應通道紅燈亮
18.欠載指示：當輸入信號小於滿度值的0.5%，所對應通道綠燈亮
19.A/D解析度: 24位
20.輸入阻抗: 10MΩ或40PF
21.輸入方式：AC、DC、ICP、GND
22.輸入保護: 當滿度值不大於10V時，輸入信號大於±15V(直流或交流峰值)時,輸入全保護
當滿度值為20V時，輸入信號大於±30V(直流或交流峰值)時,輸入全保護
23.觸發方式:手動觸發、外觸發、信號觸發
24.信號觸發電位：滿度的10%-90%、OFF檔任意設定
25.電源：AC 220V（±10%）50Hz（±2%）、DC 12V（9-18V），功率約100W
26.電磁兼容試驗符合A類指標
27.使用環境: 適用於GB6587.1-86-Ⅱ組條件
28.外型尺寸：236mm（寬）×88mm（高）×317mm（深）(16通道)
236mm（寬）×177mm（高）×317mm（深）(32通道)
482mm（寬）×177mm（高）×317mm（深）(64通道)
29.儀器自重：16通道約4.5kg，32通道約7.5kg，64通道約10kg
