兩相步進電機驅動器

簡介

北京博遠鼎盛電子科技有限公司 驅動器參數

THB6064H是一款專業的PWM斬波兩相步進電機驅動晶片。它內部集成了細分、衰減模式設定、電路調節、CMOS功率放大等電路， 配合簡單的外圍電路即可實現高性能、多細分、大電流的驅動電路。適合驅動57、86型步進電機。據介紹在低成本、低振動、小 噪聲、高速度的設計中套用效果較佳。適合驅動57、86型步進電機。

參數性能

1、單晶片兩相正弦細分步進電機驅動
2、直接採用單脈衝和方向信號解碼控制模式
3、採用高耐壓BiCD工藝，Ron=0.4Ω，（TB6560HQ和THB6016H的Ron=0.6Ω）
4、可實現正反轉控制
5、通過4位選擇8檔細分控制(1/2,1/8,1/10, 1/16, 1/20, 1/32, 1/40, 1/64 )
6、高輸出耐壓（VDss=50 V）
7、高輸出電流（Iout=4.5 A）
8、HZIP25-P-1.27封裝（形狀和管腳的尺寸和TA8435、TB6560HQ、THB6016H一樣）
9、有輸出監視管腳(DOWN / ALERT)。
10、有復位和使能管腳
11、晶片內部有過熱保護（TSD）和過流檢測電路

此晶片適用的場合

1、生產廠家生產步進電機驅動器；
2、替代原來的步進電機驅動器中的晶片；
3、替代原設備產品中的步進電機驅動器和步進電機驅動電路；
4、其他需要步進電機驅動的場合。
THB6064H具有其他晶片例如：TA8435、TB6560HQ一樣簡單的外圍電路，大封裝可DIY的良好操作性能。也具有BY-5064的高細分 解碼的低振動、小噪聲良好性能。還可以通過參考電路設計方便的實現多組驅動電流的設定，半流控制功能；通過衰減模式調節端 實現快慢和混合衰減調節；通過UVLO檢測使得晶片邏輯電路供電電壓Vc低於3.9V輸出關閉，大於4.0 V輸出開啟保護功能；通過芯 片內的過熱和過流檢測可以很方便的設計驅動器保護電路，通過二進制邏輯電路4位選擇設定8檔細分控制(1/2,1/8,1/10, 1/16, 1/20, 1/32, 1/40, 1/64 )。

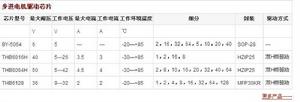

晶片參數
