摘要

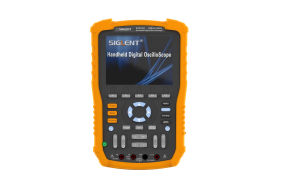

鼎陽SHS1000全隔離示波表國內第一款全隔離手持示波表
SHS1000系列隔離手持示波表是深圳市鼎陽科技有限公司經數年研究、採用專用的隔離晶片，集數字示波器、萬用表和記錄儀（包括趨勢圖和波形記錄儀）功能於一身，具有高集成、低功耗、小體積等特點，是中國第一款全隔離數字式手持示波表，打破海外同行的壟斷，具有完全自主智慧財產權的產品。
目錄
1特點2運用領域
3技術參數
編輯本段特點
集數字示波器、萬用表和記錄儀於一體
示波器通道間完全隔離，示波器跟萬用表通道隔離示波表隔離等級：1000VCATⅡ，600VCATⅢ
60/100MHz頻寬，2通道輸入
1GSa/s實時採樣率，50GSa/s等效採樣率
提供2Mpts的存儲深度
配備高精度萬用表，提供多項常用測試功能
支持趨勢分析、首創的數據記錄儀功能
3種游標模式，32種參數自動測量功能
自帶鋰電池，體積小巧，攜帶方便
支持USB連線埠與電腦進行實時數據傳輸
5.7英寸超大彩色液晶螢幕顯示
運用領域
開關電源、變頻器、變流器、照明電子等電力電子電路測量
風電、光伏發電等新能源設備測試
汽車電子、電動汽車測試
電力系統強電測試
工業現場電氣調試測試
教育科研
野外測試
技術參數
示波器部分型號 SHS806 SHS810
頻寬 60MHz 100MHz
上升時間 ≤5.8ns ≤3.5ns
實時採樣率 1GSa/s
單通道1GS/s，雙通道500MS/s
等效採樣率 50GS/s
50GS/s
時基檔位 5ns/div–50s/div 2.5ns/div–50s/div
Scan:100ms/div-50s/div
100mS/DIV～50S/DIV
存儲深度 2Mpts
垂直靈敏度 2mv/div–100v/div
5mV/div–100V/div(1-2-5順序)
垂直解析度 8bit
8bit
觸發類型 邊沿、脈寬、視頻、斜率、交替
邊沿、脈寬、視頻、斜率、交替
硬體頻率計 6位觸發頻率計
6位觸發頻率計
接口 USBDevice，USBHost
USBDevice，USBHost
數學運算 +、-、×、÷、FFT
+,-,*,/,FFT
界面顯示 5.7”彩色TFT-LCD顯示
一般特性
界面顯示 5.7“彩色TFT-LCD顯示
供電方式 本機電池供電或外接直流適配器供電，內置可供電鋰電池：7.4V5000mAh，電池供電5小時
外置適配器：100—240V，50/60Hz輸入9V、4A輸出
機身重量 1.5Kg
機身尺寸 163.2mmx259.5mmx53.3mm
配件 CATII400V無源探頭兩根、電源線、直流適配器、萬用表筆
