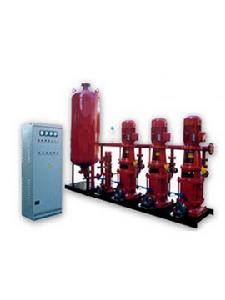

產品圖片
全自動變頻調速恆壓消防供水設備產品特點
1、採用可程式控制器，程式靈活多變，精度高，可靠性強，功能多，反應速度快。直接控制變頻調速器。按設定壓力跟蹤用戶用水量的變化，隨時調節水泵電機的轉速與水泵台數，使設備運行在設定參數上，達到節能之目的。
2、大型機組均配有穩壓泵或穩壓罐穩壓，在用水量小到一定值時，主泵可停止運轉，減少水泵電機的機械磨損並且節約電能。
3、對水泵均為軟啟動，延長設備壽命，消除了啟動電流對電網的衝擊。
4、根據用水量的變化，水泵循環變頻運行，先啟的先停，使水泵均衡工作。當一台泵運轉六小時或二十四小時，自動切換到另一台。
5、本設備最大特點為雙恆壓控制，生活消防可共用一套設備，為用戶節約投資。而且一機兩用，大大提高了使用效率。
6、該設備結構緊湊，占地面積小，安裝快，投資省，運行穩定，無污染。
節能原理
供水裝置的水泵在運行過程中，有恆速和變速兩種方式，均可按供水用戶的要求進行流量調節。恆速運行時，一般採用節流調節，這種方式的缺點是效率低、能耗大。變速運行時在運行過程中改變水泵轉速，從而調節輸出流量以適套用水量的變化，並可保證管網壓力恆定，水泵始終在高效率的工況下工作。用水量減少時，水泵降低轉速運行。由於水泵的軸功率與轉速的三次方成正比。轉速下降時，軸功率下降極大，故變速調節流量在提高機械效率和減少能耗方面足最為經濟合理的。
產品適用範圍
1、各種類型的自來水廠、供水站。
2、工業與民用建築的生活、生產、消防用水系統。
3、公共設施賓館、飯店的生活熱水、空調供水系統。
4、油田的輸油管道、油泵站恆壓輸送系統和工廠、礦山通風機壓調節系統。
5、熱水鍋爐定壓及熱水管道的定壓系統。
技術參數
電機功率：≤315kW
壓力調節精度：≤0.01Mpa
選型依據
選擇一套自動給水設備的基本依據是設計的供水流量和供水壓力(水的揚程)，另外還需考慮到用途的流量變化類型。
連續型：一天內很少有流量為零的時候，或本身管網的正常泄漏就保持有一定的流量，例如，大型賓館，飯店工礦企業的加壓系統等。
間歇型：用水低谷時間較長且流量很小或為零，例：小型辦公樓、寫字樓、商住樓、各類住宅，及生產用水等
同時還應考慮在供水的某一段時間內流量的變化，以及不同季節流量的變化、不同地區用水的不同等多方面的因素。
消防給水設備以及噴淋給水設備一般應選擇氣壓式給水設備，因其長期處於系統保壓狀態，無流量的變化，氣壓式給水設備可以應付一般的管內的泄漏，並增加一台小流量的副泵，平時就無需啟動主泵，節省能源。
生活給水設備選擇變頻給水設備或氣壓式給水設備都可，兩者各有優點。
變頻給水設備的優點：可以恆壓給水並且恆壓值在一定範圍內可調整恆壓精度一般小於0.02MPa，變頻調速是一種高效節能降耗的方法與通常的氣壓給水設備相比平均節能20%，此外，變頻啟動的衝擊電流小以及泵的盍衝擊也小，在低速運轉時噪聲小。
氣壓式給水設備的優點：造價相對低廉，控制系統的技術簡單，服務方便，維修簡易。
生活給水設備泵的選擇
1、生活給水設備供水高度的選擇
| 設備的揚程m | 20 | 26 | 32 | 40 | 50 | 60 | 70 | 80 | 100 | 120 |
| 供水高度m | 10 | 14 | 18 | 25 | 32 | 38 | 46 | 55 | 72 | 88 |
2、生活給水設備供水戶數的選擇
| 設備的流量m3/h | 6 | 12 | 18 | 25 | 36 | 50 |
| 供水戶數 | 20~30 | 40~60 | 60~100 | 100~150 | 150~200 | 200~300 |
| 設備的流量m3/h | 75 | 100 | 150 | 200 | 250 |
| 供水戶數 | 400~500 | 600~1000 | 1000~1500 | 1500~2000 | 2000~3000 |
恆壓變頻設備自動噴水系統供水設備選項用表:
| 適用建築 | 噴水流量 (L/S) | 噴頭作用 壓力 (MPa) | 適用建築高度 (m) | 推薦選項用供水設備型號 立式泵組 | ||
| 建築物危險等級 | 設計噴水強度 (L/m·m2) | 作用面積 (m2) | ||||
| 嚴 重 危 險 級 | 生產性建築 | 10 | 300 | 60 | 0.1 | ≤12 | QSYZ60-0.24-100ISG-3 |
| 生產性建築 | 10 | 300 | 60 | 0.1 | ≤24 | QSYZ60-0.4-100DL-3 |
| 生產性建築 | 10 | 300 | 60 | 0.1 | ≤36 | QSYZ60-0.6-100DL-3 |
| 生產性建築 | 10 | 300 | 60 | 0.1 | ≤50 | QSYZ60-0.8-100DL-3 |
| 生產性建築 | 10 | 300 | 60 | 0.1 | ≤72 | QSYZ60-1.0-100DL-3 |
| 生產性建築 | 10 | 300 | 60 | 0.1 | ≤100 | QSYZ60-1.2-100DL-3 |
| 嚴 重 危 險 級 | 儲存性建築 | 15 | 300 | 90 | 0.1 | ≤12 | QSYZ90-0.24-150ISG-3 |
| 儲存性建築 | 15 | 300 | 90 | 0.1 | ≤24 | QSYZ90-0.4-150DL-3 |
| 儲存性建築 | 15 | 300 | 90 | 0.1 | ≤36 | QSYZ90-0.6-150DL-3 |
| 儲存性建築 | 15 | 300 | 90 | 0.1 | ≤50 | QSYZ90-0.8-150DL-3 |
| 儲存性建築 | 15 | 300 | 90 | 0.1 | ≤72 | QSYZ90-1.0-150DL-3 |
| 儲存性建築 | 15 | 300 | 90 | 0.1 | ≤100 | QSYZ90-1.2-150DL-3 |
| 中 危 險 級 | 中危險級 | 6 | 300 | 40 | 0.1 | ≤12 | QSYZ40-0.24-100ISG-3 |
| 中危險級 | 6 | 300 | 40 | 0.1 | ≤24 | QSYZ40-0.4-100DL-3 |
| 中危險級 | 6 | 300 | 40 | 0.1 | ≤36 | QSYZ40-0.6-100DL-3 |
| 中危險級 | 6 | 300 | 40 | 0.1 | ≤50 | QSYZ40-0.8-100DL-3 |
| 中危險級 | 6 | 300 | 40 | 0.1 | ≤72 | QSYZ40-1.0-100DL-3 |
| 中危險級 | 6 | 300 | 40 | 0.1 | ≤100 | QSYZ40-1.2-100DL-3 |
| 輕 危 險 級 | 輕危險級 | 3 | 300 | 15 | 0.1 | ≤12 | QSYZ15-0.24-80ISG-3 |
| 輕危險級 | 3 | 300 | 15 | 0.1 | ≤24 | QSYZ15-0.4-50DL-3 |
| 輕危險級 | 3 | 300 | 15 | 0.1 | ≤36 | QSYZ15-0.6-80DL-3 |
| 輕危險級 | 3 | 300 | 15 | 0.1 | ≤50 | QSYZ15-0.8-80DL-3 |
| 輕危險級 | 3 | 300 | 15 | 0.1 | ≤72 | QSYZ15-1.0-80DL-3 |
| 輕危險級 | 3 | 300 | 15 | 0.1 | ≤100 | QSYZ15-1.2-80DL-3 |
安裝、調試與使用
1．泵房環境溫度在5℃一40℃之間，相對濕度在90%以下。
2．不應安置在多粉塵、有腐蝕性氣體的場合。室內乾燥通風，不能露天安裝。
3．認真檢查各接線正確與否。特別是變頻調速器電源輸入端與輸出端不可接反，否則將嚴重損壞設備。
4．電控部分出廠時已調整好，用戶切勿隨意改動運行參數。
5．裝置調試正常，投入運行後，如需改變供水參數，需經我公司同意，派人調整。
6．設備投入運行後，水泵應按說明書的要求定期的保養和維修。
產品標準
《固定消防給水設備的性能要求和試驗方法第1部分: 消防氣壓給水設備》
GA 30.1-2002
GA 29 消防用壓力開關性能要求和試驗方法
GA 32 自動噴水滅火系統水流指示器的性能要求和試驗方法
GB 7251.1 低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備
GB 5135 自動噴水滅火系統灑水噴頭的技術要求和試驗方法
GB/T 3797 電控設備第二部分:裝有電子器件的電控設備
GB/T 3222 聲學環境噪聲測量方法
GB/T 3216 離心泵、混流泵、軸流泵和旋渦泵試驗方法
GB/T 2682 電工成套裝置中的指示燈和按鈕顏色
GB/T 2681 電工成套裝置中的導線顏色
GB/T 2423.2 電工電子產品基本環境試驗第2部分:試驗方法試驗B:高溫
GB/T 2423.1 電工電子產品基本環境試驗第2部分:試驗方法試驗A:低溫
GB/T 2421 電工電子產品環境試驗第1部分:總則
GB 150 鋼製壓力容器
