概述

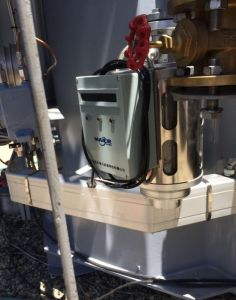

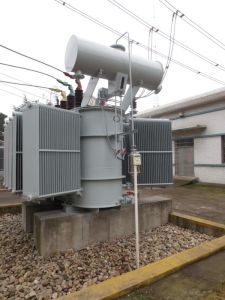

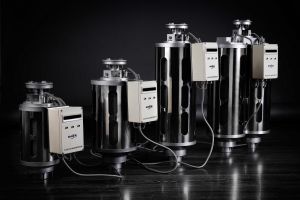

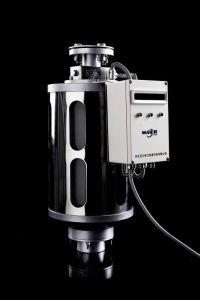

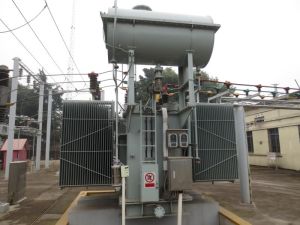

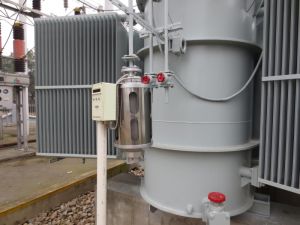

河北邁爾電力設備科技有限公司遵循降低能耗，循環利用的環保理念在2009年研發出國內第一台智慧型型MX免維護吸濕器，MX免維護吸濕器是為變壓器和互感器設計的空氣淨化裝置，安裝在變壓器的儲油柜上。當吸濕器發揮了它最基本的吸濕功能後，在乾燥受潮達到預設的相對濕度值時，MX型免維護吸濕器會自動開啟烘乾模式對乾燥劑進行烘乾、除濕，恢復其吸濕能力，循環工作，達到免維護的效果。產品突出了其自動化、智慧型化、數位化、適用於各種氣候環境的特性，實現了“智慧型、環保、免維護”。

結構原理

MX型免維護吸濕器是當油枕吸進空氣時，空氣通過燒結的金屬過濾網，進入吸濕器內部。燒結金屬過濾網對空氣中的灰塵進行過濾，經過濾後的空氣流經乾燥室，空氣中的水分被乾燥劑充分吸收，達到乾燥空氣的目的。空氣的相對濕度由安裝在吸濕內部的濕度感測器進行測量，該相對濕度是乾燥劑飽和指示劑，當超過設定濕度時，乾燥劑通過安裝在乾燥室內的加熱元件進行烘乾，烘乾過程中所產生的水蒸汽通過對流向四周擴散,通過金屬網到達玻璃管,並在玻璃管上冷凝,冷凝的水珠沿玻璃管流向安裝在底部的金屬法蘭，並流出吸濕器，當濕度感測器出現故障時,控制盒內設有定時控制器,可按照預定的時間間隔對乾燥劑進行加熱控制,使吸濕器達到免維護的目的。

特點

河北邁爾電力設備科技有限公司生產的新型智慧型化免維護吸濕器的優越性主要在於裝在免維護吸濕器中的感應器一點檢測到濕度超標，就會立刻啟動加熱元件，將乾燥劑進行自動烘乾。整個運行的過程不需要人工參與，不需要更換新的乾燥劑。所以，即使在深夜、暴雨等及其惡劣的環境下，變電站的操作人員無須擔心因無法及時目檢、更換乾燥劑而引起的電網安全隱患了。不需要直接接觸傳統吸濕器中的非環保矽膠。

主要技術性能及參數

1）適用範圍：一般地區和濕熱地區；

2）環境溫度：-40℃～60℃

3）控制系統電源為AC220V/230V；50Hz/60Hz；

4）矽膠重量1Kg3Kg5Kg10Kg

5）呼吸力小於或等於50Kpa

6）加熱器功率：1.5Kg吸濕器400W，3Kg吸濕器800W，5Kg吸濕器1200W，10Kg吸濕器2400W；

7）吸濕材料：無色矽膠

8）控制盒防護等級IP55

9）LT型燒結金屬過濾器加熱功率40W，溫度低於5℃時電源接通，溫度高於30℃時電源截止；

10）0.1ms起始電流為HiX10

11）加熱器均為半導體陶瓷加熱片，具有恆溫性質。

12）乾燥室對地500V,120s漏電流≤0.15mA。

13）電控制盒內防冷凝加熱板功率20W,溫度低於5℃時電源接通。

14）待機功率≤5VA。

15）外形尺寸（如下圖）：

16)型號及規格如下：

代號 Code No.	型號 Model No.	直徑（Diameter (ΦD)ΦD）	總高（H） Totalheight(H)	矽膠重量(kG) Weightof silica gel(kg)	變壓器儲油量(kG) Oilstorage capacity of transformer(kg)	適應變壓器容量(KVA) Capacityofapplicable transformer(KVA)
M.688.5	MX1-1	174mm	425mm	1.5	5000	5000
M.688.6	MX1-3	225mm	518mm	3	10000	10000
M.688.7	MX1-5	225mm	710mm	5	22000	50000
M.688.8	MX1-10	225mm	710mm Binoculars	10	35000	500000

故障檢測與處理

本設備採用自監控功能對設備的內部故障進行檢測並通過外部發光二極體對故障進行報告,同時故障開關通過錯誤繼電器影響設備功能，下面列出了各個故障的排除方法：

Ⅰ型（雙片版）

故障名稱	外部	處理方法
溫濕度感測器故障	紅色燈亮綠燈亮	設備由定時控制器進行控制，應更換溫濕度感測器
加熱器故障	紅色燈閃爍，黃燈亮綠燈滅	乾燥室不能再生,應更換吸濕器
電源故障	燈全滅	進行檢查,確定是否正常供電
