簡介

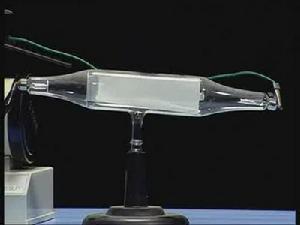

克魯克斯管是將電信號轉變為光學圖像的一類電子束管,人們熟悉的電視機顯像管就是這樣的一種電子束管。它主要由電子槍、偏轉系統、管殼和螢光屏構成。陰極射線管能提供聚集在螢光屏上的一束電子以便形成直徑略小於1mm的光點。在電子束附近加上磁場或電場,電子束將會偏轉,能顯示出由電勢差產生的靜電場,或由電流產生的磁場。一種陰極射線管,其特徵在於,具有真空管殼,該真空管殼由下述構成:面板部分,具有在內面上塗敷了螢光體的螢光面;管頸部分,收納了具有具備旁熱式陰極構體和控制電極和加速電極的電子束產生部分、和由聚焦電極和陽極電極構成並使電子束聚焦和加速的主透鏡部分的電子槍;以及錐體部分,連線上述面板部分和上述管頸部分,其中,上述旁熱式陰極構體,具備具有熱電子發射物質層的基底金屬;在一個端部上保持基底金屬,在內部收納加熱器的筒狀的套筒;在加熱器的加熱器主要部分一側具有大直徑部分,在加熱器的腿部一側具有小直徑部分,而且支承套筒的異形支承體;以及在加熱器的腿部一側具有大直徑部分,在加熱器的主要部分一側具有小直徑部分的陰極盤,並使套筒的另一端部外面和支承體的小直徑部分內面固定,使支承體的大直徑部分外面和上述陰極盤的小直徑部分內面固定。
注意事項
關於電極電壓有一點要特別注意:通常最後的陽極要接地以使偏轉板不會處於高壓附近,錯誤的方法會引起光點漂移,甚至在某些情況中導致危險。示波管陰極末端處在相對於地幾千伏的負電勢上,它取決於示波管的零點。因此,當示波管工作時,陰極、陰極加熱裝置,加熱裝置的電流變壓器線圈,以及聚焦陽極對於操作者而言是危險的。所以這些部件的相應旋鈕中間都必須絕緣,始終保持與高壓電源隔離。
顯示材料
克魯克斯管顯示材料是指能在電子束轟擊下發出的一類發光材料,即陰極射線螢光粉。陰極射線螢光粉有上百種,目前用於彩色顯像管的典型發光粉是ZnS,Ag(藍色)、Zn,Cu,Al(黃綠色)等。若採用納米發光材料則可提高CRT發光材料的發光率,有可提高CRT顯示屏的解析度。ZnS,Mn是目前較好的一種納米級發光材料,可用於高清晰度索維電視顯示。
