簡介
分散式光纖感溫技術是近年來發展起來的一種實時、線上、多點的溫度感測技術,可用於實時測量溫度場。在分散式光纖溫度感測系統中,光纖既是感測器又是信號傳輸通道,系統利 用光纖所處空間溫度場對光纖中的向後散射光信號進行調研,再經過信號調解、採集和處理將溫度信息實時顯示出來。在時間上,利用光纖中光波的傳輸速度和後向光回波的時間差,結合OTDR技術對所測溫度點進行準確定位。分散式光纖感溫系統中的檢測光纖不帶電、抗射頻和電磁干擾,防燃、防爆、抗腐蝕、耐高壓和強電磁場、耐電離輻射,能在有害的環境中安全運行,在很多高溫、高熱等惡劣環境下具有特殊優勢,近年來已廣泛套用於煤礦的自燃火災監測系統。
特點
連續分散式測量,誤報率和漏報率極低光纖感測抗電磁干擾,本徵安全,防雷防爆靈敏度高,回響速度快,測量距離遠系統簡單可靠,維護成本低,使用壽命長
技術原理
光纖測溫的機理是依據後向喇曼(Raman) 散射效應。雷射脈衝與光纖分子相互作用, 發生散射,散射有多種,如瑞利(Rayleigh)散射、布里淵(Brillouin)散射和喇曼(Raman)散射等。其中喇曼散射是由於光纖分子的熱振動,它會產生一個比光源波長長的光,稱斯托克斯(Stokes)光,和一個比光源波長短的光,稱為反斯托克斯(Anti-Stokes)光。光纖受外部溫度的調製使光纖中的反斯托克斯(Anti-Stokes)光強發生變化,Anti-Stokes與Stokes的比值提供了溫度的絕對指示,利用這一原理可以實現對沿光纖溫度場的分散式測量。
結合高品質的脈衝光源和高速的信號採集與處理技術,就可以得到沿著光纖所有點的準確溫度值。系統用一個10ns延遲的雷射脈衝,能夠實現對最大30km的光纖空間解析度1m的溫度測量,也就是相當於30,000個測量點。

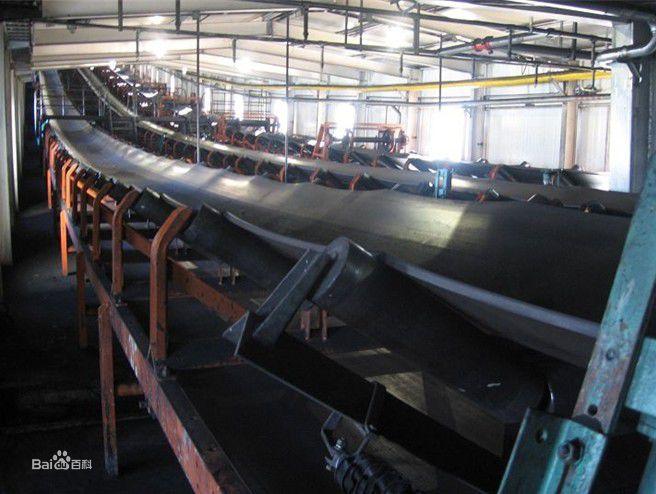

基於上面的原理,分散式光纖測溫技術特別適合於皮帶機及導輥過熱及火災預警,它可以得到沿著皮帶機及導輥每個點的溫度信號大大減小了誤報和漏報。
技術參數
分散式光纖測溫主機
單通道探測距離: 2km、4km、6km、8km
通道數: 最多8 路
連線方式: FC/APC 接頭
定位精度: 0.3 米
測量時間: 5s/Km
溫度精度: 1℃
工作電壓: AC220V
功 率: 40W
繼電器輸出: 48 路(可擴展至任意數)
最大報警分區: 任意分區,軟體設定
工作環境溫度: -20℃到60℃
濕 度: <95%相對濕度(無凝露)
光纖受損後系統能自動檢測並定位受損點
通訊接口:可通過LAN 與工控機通訊,兼作調試接口。同時可用串口、USB 接口進行通訊。
工控機通訊接口:聚光公司採用性能較高的工控機,提供兩個網口,聯動性強。
LED 功能指示:電源顯示、系統故障、光纖故障和溫度報警
聲音報警:對系統故障、光纖故障、溫度超標具有聲音報警功能
感溫光纜
感溫光纜採用分散式鎧裝抗拉抗壓型光纖,光纜內部有不鏽鋼保護管和抗拉鋼絲網保護光纖不受損害,外護套為高性能的低煙無鹵素阻燃熱塑型材料,具有抗水性,要求具有鎧裝、堅固、柔韌、抗拉抗壓性好,便於安裝和維護、抗腐蝕等特點。
性能指標
光纖耐壓強度:工頻耐壓65kV/125mm,雷電衝擊電壓133kV/125mm
測溫範圍:(-30—120)℃
光纖類型:金屬鎧裝
護套:低煙無鹵,阻燃型熱塑材料
外部直徑:不大於4mm
系統配置
系統原理圖
系統構架圖
