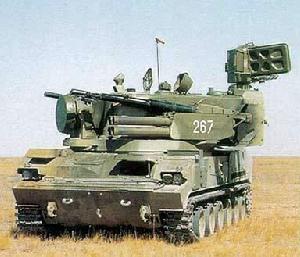

俄羅斯2C6/2C6M通古斯卡彈炮結合防空系統

俄羅斯2C6/2C6M通古斯卡彈炮結合防空系統 前蘇聯於80年代初期開始研製,1987年投產並裝備前蘇軍駐前東德部隊的團屬混成防空連。西方稱之為M1986式30毫米高炮,是世界上第一種裝備部隊的彈炮結合防空系統。目前,除俄軍裝備該系統外,印度軍隊也於1992年購入54部。

主要改型:

早期的基本型為2C6型,裝備4枚飛彈,改進型2C6M型裝備8枚飛彈。

性能特點:

①彈、炮一體,兼具小口徑高炮和防空飛彈的優點。火力密度大,殲毀機率高,火炮的殲毀機率為60%,飛彈的殲毀機率為65%,系統殲毀機率為85%,對各種環境有較強的適應能力。
②搜尋、跟蹤、光學瞄具、飛彈和火炮同車裝載,火力反應快,可腳踏車獨立作戰。
③機動能力強。採用T-72坦克的變形底盤,速度快,越野能力強,可伴隨坦克、機械化部隊作戰,隨伴掩護能力強。
④防護能力強。採用全焊接結構鋼質炮塔,可有效防止破片殺傷。
基本數據:
2A38M30火炮
口徑 30毫米
初速 960米/秒
射高 0-3000米
射程 200-4000米
射速(單門) 1950-2500發/分
反應時間 10秒
殲毀率 60%
火炮數量 2
身管長 3478毫米
高低射界 -6至80度
方向射界 360度
配用彈種榴彈穿甲彈
9M311(SA-19)飛彈發射裝置 雙4聯
飛行速度 600-900米/秒
有效射高 15-3500米
射程 2500-8000米
引信 觸發/近炸
反應時間 10秒
殲毀率 65%
目標速度 500米/秒
飛彈質量 42千克
戰鬥部重 9千克
筒裝尺寸 2565、170、225毫米
飛彈數量 8枚
雷達作用距離 跟蹤13千米 搜尋18千米
彈藥基數 1900發30毫米炮彈,8枚SA-19防空飛彈
車體長 7930毫米
車體寬 3236毫米
車體高 3356毫米(雷達摺疊)、4021毫米(雷達起豎)
發動機功率 552千瓦
最大速度 65千米/小時(公路)、25千米/小時(越野)
爬坡度 35度
通過垂直障礙 1米
戰鬥全重 34噸
戰鬥轉換時間 5分鐘
乘員 4人

識別特徵:

1、炮塔位於底盤中部偏前位置,其兩側各配置一門高炮,炮身有冷卻液套管,略顯粗大,炮口有框形初速測量裝置,SA-19飛彈四聯一組,上下雙排配置,分置於炮塔兩側火炮身管根部。
2、炮塔前方有圓形雷達天線,與德國獵豹式雙35毫米高炮配置方法相同,頂部有弧面形雷達天線,使用時架起。
3、底盤採用6對雙緣負重輪,有托帶輪。
