描述
交流電焊機實質上是一種特殊的降壓變壓器。將220V和380V交流電變為低壓的直流電，交流電焊機既是輸出電源種類為交流電源的電焊機。焊接變壓器有自身的特點，外特性就是在焊條引燃後電壓急劇下降的特性。

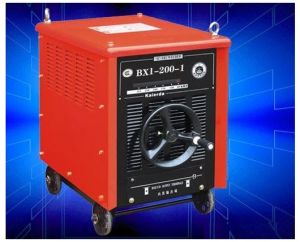

實物圖交流電焊機的特性
為了使焊接順利進行，這種變壓器電源能按焊接過程的需要而具有如下特點：1.交流電焊機具有電壓陡降的特性
一般的用電設備都要求電源的電壓不隨負載的變化而變化，其電壓是恆定的，如為380V（單相）或220V。雖然接入焊接變壓器的電壓是一定的，如為380V或220V，但通過這種變壓器後所輸出的電壓可隨輸出電流（負載）的變化而變化，且電壓隨負載增大而迅速降低，此稱為陡降特性或稱下降特性。這就適應了焊接所需各種的電壓要求：
(1)初級電壓：即接入電焊機的外電壓。
由於弧焊變壓器初級線圈兩端要求的電壓為單項380V，因此一般交流電焊機接入電網的電壓為單項380V。
(2)零電壓：為了保證焊接過程頻繁短路（焊條與焊件接觸）時，要求電壓能自動降至趨近於零，以限制短路電流不致無限增大而燒毀電源。
(3)空載電壓：為了滿足引弧與安全的需要，空載（焊接）時，要求空載電壓約為60～80V，這既能順利起弧，又對人身比較安全。
(4)工作電壓：焊接起弧以後，要求電壓能自動下降到電弧正常工作所需的電壓，即為工作電壓，約為20～40V，此電壓也為安全電壓。
(5)電弧電壓：即電弧兩端的電壓，此電壓是在工作電壓的範圍內。焊接時，電弧的長短會發生變化：電弧長度長，電弧電壓應高些；電弧長度短，則電弧電壓應低些。因此，弧焊變壓器應適應電弧長度的變化而保證電弧的穩定。
交流電焊機的原理
電流電壓經三相主變壓器降壓，由可控矽元件進行整流，並利用改變可控矽觸發角相位來控制輸出電流的大小。從整流器直流輸出端的分流器上取出電流信號，作為電流負反饋信號，隨著直流輸出電流增加，負反饋也增加，可控矽導通角減小，輸出電流電壓降低，從而獲得下降的外特性。推力電路是當輸出端電壓低於15V時，使輸出電流增加，特別是短路時，形成外拖的外特性，使焊條不易粘住。引弧電路是每次起弧時，短時間增加給定電壓，使引弧電流較大，易於起弧。從以上敘述可以知道，電焊起弧的時候電路是處於短路狀態，電壓急劇下降，電流需要很大；起弧後要穩弧，這時候焊條和容池的溶液還是短路過渡狀態，電壓還是下降，電流還是大；過渡完畢後處於正常焊接狀態，電壓回升，電流下降。
交流電焊機的維護
流電焊機使用時要正確接線，即電焊機的外殼與二次側應可靠地保護接零或接地，防止外殼露點或高壓竄入低壓對人體造成觸電危險，如下圖所示，但它的焊鉗端不能保護接零或接地，電焊機的電源線應為三心橡皮軟線值，修復或更換損壞件，檢查導線電纜的絕緣是否有損傷，使設備處於良好的技術狀態。交流電焊機的常見故障排除
故障現象可能原因排除方法變壓器過熱1.過載2.變壓器繞組短路1.減小焊接電流2.排除短路故障
焊接電流過小1.次級電源線過長過細（導線壓降太大）2.次級電源線盤成圈狀（電感太大）3.次級電源線接觸不良（連線處接觸電阻太大或與過作接觸不良）1.減小長度或放大面積2.排除圈狀3.重新連線，使接觸電阻減小
焊接電流過大或過小1.電路中起感抗作用的絕緣損壞（引起電流過大）2.磁迴路產生渦流（引起電流減小）1.修復絕緣損壞處2.調整鐵心間隙
焊接電源線過熱1.全根導線過熱：導線截面積過小2.連線處過熱：連線處的接觸電阻過大1.更換較大面積的導線2.重新連線，減小接觸電阻
焊接電流忽大忽小動鐵心在焊接時位置不穩定固定調節手柄或動鐵心
焊接時有“嗡嗡”異聲動鐵心的制動螺釘或彈簧過松固緊制動螺釘或調整彈簧壓力
