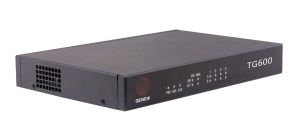

簡介
中繼網關承載著IP域與電路域的語音匯接任務，對電路側的回音需要有很好的處理機制。中繼網關擁有或回音消除技術，完善處理語音包的轉換。可提供NO.7、Q.931、Q.sig等信令。
中繼網關具有數字中繼接口以及IP中繼接口，能夠承載IP網路及PSTN網路，具體組網如下所示。中繼網關中繼網關可提供乙太網口，通過SIP/H.323協定與軟交換系統互連。中繼網關中繼網關通過E1接口，與PABX/PSTN相連，實現PSTN與IP網路的互聯。通過以上組網，中繼網關中繼網關可完成SIP/H.323協定與NO.7/Pri信令的轉換，同時，使PSTN網路與IP網路實現完美的融合。
產品功能
中繼網關中繼網關中繼網關的功能包括：語音處理功能、呼叫處理與控制、維護和管理等。
功能描述
語音處理功能具有語音信號的編解碼功能，支持G.711、G.729、G.723算法。具有回聲控制機制，支持回聲消除G.168，最大消除64ms以內的回音。
呼叫處理與控制能根據軟交換的命令對它所連線的呼叫進行控制，如接續、中斷等。
能夠通過相關的信令檢測出PSTN側的用戶占線、久振無應答等狀態，並將用戶狀態向軟交換報告。
能根據軟交換的命令對它所連線的用戶進行振鈴，播放撥號音、回鈴音、忙音等；能檢測用戶電話的摘機、掛機信號。
維護和管理能建立和維護與軟交換之間的關聯。
能檢測到與軟交換之間連線的中斷，應能在故障恢復或擁塞消除後恢復連線。
能在啟動後向軟交換報告其配置狀況。
能向軟交換設備報告底層連線的異常故障，如TDM鏈路故障等。
能夠根據軟交換在某些命令中的指示向軟交換匯報在特定關聯中存在的終結點的狀態及使用信息。
接口
接口描述
語音網路側接口在語音網路側的接口採用數字中繼。
分組網路側接口在IP網路側採用10/100MLAN接口、千兆乙太網接口。
與網管中心接口與網管中心的接口採用10BaseT/100BaseT接口。
信令和協定
支持信令：No.7、NO.1、Q.931、Q.sig
支持協定：MGCP、H.323、SIP。
維護配置：
中繼網關中繼網關通過WEB的方式即可實現對整個系統的維護管理功能。
業務類型業務簡介
登入以IE的方式打開界面，通過用戶名和密碼鑒權即可登入中繼網關中繼網關的維護配置頁面。
查看板卡槽位信息可查看系統有多少板卡，以及板卡所處的槽位，用戶可根據這些信息進行相關配置。
路由信息配置可配置路由局向、被叫類型以及是否傳送路由。其中被叫類型主要分為S口、O口。
撥號信息配置配置號碼字頭、號碼長度以及傳送類型。號碼長度，主要用於判斷被叫號碼多少位為收全，提高呼叫速度，字頭*為任意字頭，長度滿足號碼長度，即為號碼全。（默認判斷#號結尾為號碼全）
數字中繼配置包括接入號、槽位號、起始和結束時隙。
ISDN配置需要使用ISDN信令時需要進行配置，包括槽位號、中繼號和類型。其中類型包括網路側和用戶側。
NO.7信令配置需要使用NO.7時需要進行配置，包括鏈路組號、鏈路號、槽位號、中繼號、源和目標信令點。
七號CIC客戶端包括鏈路組號、CIC號、槽位號以及中繼號。
管理員信息可添加、修改和刪除管理員信息。包括管理員及密碼。
保存配置對修改好的數據進行保存。
