寶石名稱
中國祖母綠祖母綠，從礦物學上講，屬於綠柱石家庭中最為“高貴”的一員，屬六方晶系。祖母綠的英文名稱為“Emerald”，是綠色的意思，綠柱石的英文是“Beryl”，含鈹的意思。
祖母綠是一種鈹鋁矽酸鹽，名稱來自波斯語“Zumurud”的譯音，意思為綠色寶石。含致色元素鉻呈十分美麗的翠綠色，可略帶黃或藍色色調，其顏色柔和而鮮亮，具絲絨質感，如嫩綠的草坪，這種寶石即為珍貴的祖母綠。由於顏色非常誘人，它的綠色中即帶點黃、又帶點藍，所以很難用其它綠色來形容（如波菜綠、蔥心綠等）。寶石界普遍公認，確實沒有一種天然綠色令人的眼睛感到那么舒服，那么賞心悅目。可以說，在名貴寶石中，它是唯一能使人百看不厭的寶石。
祖母綠青翠悅目，是五月的生辰石，它的顏色代表春回大地時大自然的美景，象徵幸福和幸運，佩戴它會給人帶來一生的平安。在古希臘作為奉獻給“維納斯”女神的珍寶。祖母綠也是結婚55周年的紀念石。
寶石種類
①祖母綠（Emerald）：一種含Cr的翠綠色綠柱石。
②海藍寶石（Aquamarine）：一種含Fe的天蘭色綠柱石，已經崛起成為受歐美人喜愛的一種寶石。
③銫綠柱石(Morganite)：是一種含銫（Cs），鋰（Li）和錳（Mn），呈玫瑰色的綠柱石。
④金色綠柱石（Heliodor）：英文來自希臘語“太陽”之意，是一種含Fe，呈金黃色，淡檸檬黃色的綠柱石。
⑤暗褐色綠柱石（DarkBrownBeryl）：是一種具星光效應，含鈦鐵礦的綠柱石。
基本特徵
化學特徵
①綠柱石化學成分：Be3Al2(SiO3)6，鈹鋁矽酸鹽，不同顏色的綠柱石分別含有Li、Fe、Mn、Cr、V、Ti等微量元素。
②晶系及結晶形態：六方晶系，晶體呈六方柱狀，有平行柱面展布的縱條紋。
晶體特徵
祖母綠晶體主要呈六方柱狀，而且柱面上發育有平行於晶體長軸的縱紋，並經常見垂直於柱體的解理。

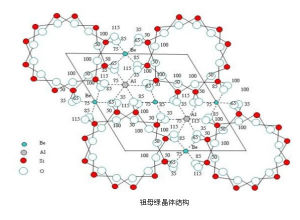

中國祖母綠晶體結構力學特徵
（1）解理：不完全，與晶體底面平行。
（2）斷口：貝殼狀。
（3）硬度：7.25-7.75。
（4）韌度：較小，因而祖母綠顯脆性。
（5）密度：2.7g/cm3-2.9g/cm3。
光學特徵
（1）顏色：綠色。
（2）光澤：玻璃光澤。
（3）透明度：透明-半透明。
（4）折射率：1.56-1.59。
（5）雙折射率：0.004-0.009。
（6）色散：色散低(0.014)。
（7）多色性：明顯。
（8）發光性：在長波紫外線下呈無或弱色螢光，弱橙紅至帶紫的紅色螢光；短波紫外下無螢光，少數呈紅色螢光。X射線下呈很弱的紅色螢光，可見到短時間與體色相近的磷光。
（9）可見光吸收光譜：主要呈現鉻的吸收譜，這已經是作為鑑別祖母綠和綠色綠柱石寶石的重要依據。

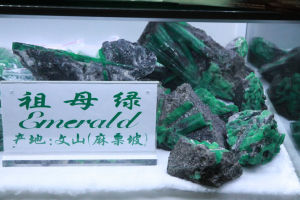

中國祖母綠文山產地
世界上絕大多數祖母綠礦床產在片岩中，是酸性的花崗岩或花崗偉晶岩侵入超基性變質岩產生的結果，祖母綠多產在岩漿後期熱液交代圍岩的內外接觸帶中。俄羅斯、印度、辛巴威、南非、澳大利亞、巴西、奧地利、巴基斯坦、尚比亞等地均屬這種類型。
哥倫比亞是世界最精美的祖母綠的產地，也幾乎是唯一的例外，它產在沉積岩的方解石—白雲石脈中，是低溫熱液與碳質頁岩化學作用的結果。
極少量的祖母綠產在偉晶岩中，它們通常顏色較淺，價值不高，它們的定名通常會有爭議，這些祖母綠常會被稱為綠色綠柱石。
主要產地和特徵
（1）哥倫比亞
哥倫比亞礦位於安第斯山脈東側，主要在Beyaca和Cundinamara省及首府Bogata和Cundinamara省及首府Bogata以北地區。其中木佐（Mnzo）礦和契沃爾（Chiuor）礦是最著名的礦區。
①契沃爾礦
祖母綠產自熱液礦脈中，常呈礦囊狀產出。晶體藍綠色，通常顯示六方柱及小的六方錐，但晶體常受後期地質作用而破碎，並由於風化作用而脫離母岩散布在礦囊中。
契沃爾祖母綠相對密度為2.69，折射率值為1.571～1.577，雙折射率為0.006，在查爾斯濾色鏡下強紅色，紫外光下顯示紅色螢光。大多數祖母綠含有晶形完好的黃鐵礦晶體和三相包裹體。
②木佐礦
祖母綠賦存在方解石—白雲石脈中，呈簡單的六方柱狀，顏色為微藍的翠綠色，帶有柔和的外觀，相對密度較契沃爾祖母綠高，為2.71，折射率1.584～1.578，雙折射率0.006，內含三相包裹體，包裹體外形常呈分叉狀或鋸齒狀，包裹中的固態子晶常帶尾狀。木佐祖母綠不含黃鐵礦晶體，但可見稀有的、黃褐色的斜方晶體氟碳鈣鈰礦。
（2）巴西
巴西祖母綠髮現在BahiaGroiasGrerais地區，主要產於雲母片岩中。祖母綠的相對密度為2.69，折射率為1.57～1.566，雙折射率為0.005。有些巴西祖母綠為淺微黃綠色，給人以綠色綠柱石的印象，由於可見鉻的吸收譜線，故仍定名為祖母綠。巴西祖母綠可見二相包裹體、管狀包裹體及不規則的空洞，含雲母、方解石、白雲石、黃鐵礦和鉻鐵礦等礦物包裹體。
巴西還有一種偉晶成因的祖母綠，其顏色淺綠，內部較純淨，它的定名存在著爭議，因為它主要是釩改色，含極微量的鉻，也稱其為祖母綠。
（3）俄羅斯
俄羅斯祖母綠產在烏拉爾山脈的滑石綠泥石雲母片岩中。晶體裂隙發育，顏色為帶微黃的綠色，小粒顏色優美。相對密度為2.74，折射率為1.588～1.581，雙折射率為0.007。典型的內含物是單個或晶簇狀的雲母片和陽起石針或柱體，陽起石晶體常被裂隙分割成的竹節狀形態。
（4）印度
產於Udaipur及Ajmere-Menvara兩地的黑雲母片岩中，晶體呈六方柱狀，半透明至透明，相對密度2.73～2.74，折射率1.59～1.585，雙折射率0.007，在查爾斯濾色鏡下不變紅。典型的內含物由兩組通常互成直角的包裹體組成，一組是平行C軸的含氣液二相包體的負晶，呈六方柱狀空洞，邊角有一短柱狀特徵，其形似逗號。另一組為平行底面的黑雲母片狀包體。
（5）辛巴威
產於桑達瓦納的Mweza河谷內透閃石片岩內，晶體很小，切磨後僅零點幾克拉，也曾獲1～2ct戒面，顏色鮮艷呈深綠色。相對密度2.755，折射率1.593～1.588，雙折射率0.007，紫外光下惰性，查爾斯濾色鏡下弱紅色。典型的內含物是短柱狀、針狀、彎曲纖維狀透閃石晶體，有時可見色帶。
（6）坦尚尼亞
產於Arusha城西南的Manyara湖岸的花崗偉晶岩和雲母片岩中，在偉晶岩中與金綠寶石共生。祖母綠微帶草綠色，有時可帶藍綠色，優質的祖母綠晶體小於8ct，更大個的晶體總帶混濁的霧狀包體。相對密度為2.72，折射率1.585～1.578，雙折射0.006，查爾斯濾色鏡下顯粉紅色-惰性。寶石內常含有雲母片，二相或三相柱狀負晶和癒合裂隙。
（7）尚比亞
產於Kamaknga和Fwaya等地的片岩中，顏色變化從亮綠—藍綠到暗綠色，常稍帶灰色調。相對密度2.75，折射率1.583～1.590，雙折射率為0.007。典型的內含物是黑雲母碎片、赤鐵礦晶體。
（8）中國
主要產於雲南麻栗坡，顏色淺綠色或微帶黃的綠色，裂隙發育，內部常含氣液二相包體，管狀包體和色帶。相對密度為2.71，折射率1.588～1.582，雙折射率為0.006，紫外光下惰性，濾色鏡下微紅或無反應。雲南祖母綠主要由釩致色，鉻微量，為典型的高釩低鉻型祖母綠，因此，中國祖母綠最綠，尤其是正陽綠被稱為“世界帝王綠”。
（9）其他產地
世界上其他祖母綠產地還有奧地利的HabachValley上游，挪威的Akerlls省，巴基斯坦的Swat省，澳大利亞的新南威釷，美國的北卡羅納州，埃及和馬達加斯加等。
鑑別

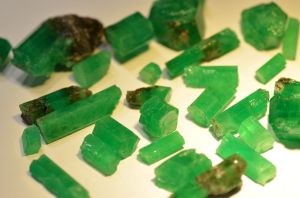

中國祖母綠晶粒基於祖母綠的實際情況，祖母綠的真假鑑別至少要解決與相似寶石的鑑別、合成祖母綠的鑑別、最佳化處理祖母綠的鑑別和不同產地的鑑別等問題。
祖母綠與相似寶石的鑑別
在各種寶石中，能仿祖母綠的寶石較多，較典型的有翡翠、綠色螢石、綠色電氣石、綠色磷灰石和鉻釩鈣鋁榴石等，它們的物理特徵見下表（祖母綠與相似寶石的區別），只要測定其有關的物理參數，就能比較容易地將祖母綠與相似寶石區分開來。
| 寶石品種 | 光性 | 硬度 | 比重 | 折射率 | 雙折射率 |
| 祖母綠 | 一軸晶(－) | 7.25-7.75 | 2.65-2.90 | 1.564-1.602 | 0.005-0.009 |
| 綠色翡翠 | 不消光 | 6.5-7.0 | 3.33 | 1.66-1.68 | 0.014 |
| 綠色螢石 | 均質體 | 4 | 3.18 | 1.43 | 無 |
| 綠色電氣石 | 一軸晶(-) | 7 | 3.05 | 1.62-1.64 | 0.018 |
| 綠色磷灰石 | 一軸晶(-) | 5 | 2.90-3.10 | 1.632-1.667 | 0.002-0.005 |
| 鉻釩鈣鋁榴石 | 均質體 | 6.5 | 3.85 | 1.74 | 無 |
（祖母綠與相似寶石的區別）
合成祖母綠的鑑別
合成祖母綠其顏色比天然祖母綠淨度比天然祖母綠高，而且有較強的紅色螢光，在查爾斯濾色鏡現鮮紅的紅色天然祖母綠具有特殊的包裹體特徵，合成祖母綠這些典型的礦物包裹體特徵；另一方面，合成祖母綠本身具有自型的特徵包體，如雲團狀不透明未熔化的熔質和助熔劑包裹體色不透明三角形鉑金片包體等。
最佳化處理祖母綠的鑑別
天然祖母綠往往存在各種缺裂紋較多，或顏色不好，或重量較小，為了提高祖母綠的級別，獲取更大的經濟利益，人們從未停止過對它們進行最佳化處理的努力。優理祖母綠的方法很多，常見的方法有熱處理、浸注處理、染色處理、箔襯處理、鍍層處理和拼合處理等。
一、熱處理：可使綠色、黃綠色綠柱石的顏色轉變成海藍色，成為優質的海藍寶石，也可以使含鐵和錳致色的橘黃色綠柱石色轉變為粉紅色。加熱到7000C，還可以使一些極細微的包裹體隙消失，從而提高綠柱石的淨度和透明度。
二、浸注處理：一般而言，祖母綠由於其裂隙較多，對其可掩蓋裂隙，以提高透明度，對顏色較淺的祖母綠，可通過注油時的辦法來提高其顏色深度，從而使祖母綠顏色大大改觀。注油有植物油、潤滑油、液體石蠟、松節油、加拿大樹脂等。根據寶石的大小，特徵可注入一種或幾種油，以達到預期的目的。
對於注油祖母綠，鑑別時仔細觀察寶石表面的裂隙，特別是燈照明並用放大鏡觀察寶石時，裂隙處會產生干涉色，用檯燈烘熱針探測時會有油珠流出。
三、染色處理：採用化學顏料，將色淺的祖母綠或無色的綠柱石染色致綠色，以達到高檔祖母綠的效果。
對於染色祖母綠，顏色集中在裂隙中，在長波紫外燈下可呈黃綠色螢光，不具有天然祖母綠的光譜特徵。
四、輻照處理：輻照法可以使綠柱石由無色變成粉紅色或黃色、藍色變成綠色、粉紅色變成橘黃色，而且這些顏色對光是穩定的。
對箔襯祖母綠，若發現祖母綠首飾全封閉式鑲嵌，就要懷疑寶石的亭部外緣是否有綠色箔襯，主要的鑑定方法是測定寶石的光譜，因這種寶石不具備天然祖母綠的光譜特徵，放大觀察時也能找到箔襯的痕跡。
產地鑑別
由於不同產地的祖母綠其質量存在差別，加之商業上的習慣，故即使質量大致相同的祖母綠，因產地不同，祖母綠價格也存在差異，特別是哥倫比亞產的祖母綠明顯地更加受消費者歡迎，價格也明顯高於其他產地的祖母綠。
一、外觀特徵：不同產地的祖母綠具有一些不同的外觀特徵，如哥倫比亞祖母綠為深翠綠色，巴西祖母綠為帶黃，有時帶褐色的翠綠色，並且透明度差，常帶有平行裂紋。
二、包裹體特徵：這是祖母綠產地鑑別的關鍵要素在放大鏡和顯微鏡下，哥倫比亞祖母綠裂紋較多，其裂隙內有時充滿褐色鐵質薄膜，具典型的氣、液、固三相包裹體，還有纖維狀包裹體、黃褐色粒狀氟碳鈣鈰礦包裹體、黃鐵礦包裹體、磁黃鐵礦包裹體和輝鉬礦包裹體等。俄羅斯祖母綠裂隙稍少，具陽起石包裹體，外觀很象竹筒（俗稱竹節狀包體）。
三、查爾斯濾色鏡：在濾色鏡下，哥倫比亞祖母綠顯紅色或粉紅色，其他產地的祖母綠不變色或變色不明顯。這是鑑定哥倫比亞祖母綠最方便的方法。
發現
祖母綠作為一種高檔寶石，被人們珍惜和愛戴已經由來已久。據有關資料考證，16世紀（1521-1532年），西班牙人侵略墨西哥時，就有掠奪祖母綠的記錄；1555年，西班牙人在哥倫比亞發現祖母綠；1830年，在俄羅斯的烏拉爾山南側，靠近亞洲部分發現具有商業價值的祖母綠；1890年在澳大利亞Menzies（孟在斯）發現了與烏拉爾類型相似的祖母綠；1927年在南非德蘭士瓦（Transvaal）發現祖母綠；1958年在巴基斯坦的（Swat）山谷發現祖母綠；1964年，在巴西發現祖母綠，其質量可與哥倫比亞祖母綠相媲美。其中，以哥倫比亞祖母綠的質量和顏色最佳，占世界祖母綠產量的50%，巴西祖母綠占世界祖母綠寶石市場的25%，其後，在非洲的坦尚尼亞、尚比亞、奈及利亞、馬達加斯加、歐州的奧地利、挪威，亞州的印度，中國都發現了祖母綠，中國祖母綠產於雲南麻栗坡。
資源
一、中國祖母綠資源
雲南省東南部文山地區，古生代地層岩石普遍變質，當地燕山期的老君山花崗岩體、薄竹山花崗岩體形成了極其豐富的多金屬礦床；並且在馬關縣的八寨——木廠地區，又有大量新的喜馬拉雅山期基性——超基性火山岩侵入與噴發。種種地質條件，造就了滇東南地區成批的寶石及礦物晶體的形成，主要有：祖母綠、石榴石、透輝石、水晶、橄欖石、偉晶錫石、異極礦、輝銻石、多彩方解石、黑色電氣石等。

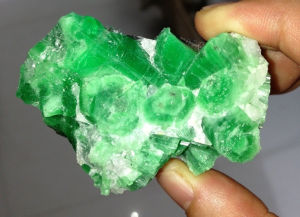

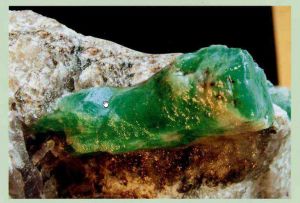

中國祖母綠麻栗坡麻栗坡的祖母綠的化學成分以富V、低鹼、貧Cr和Fe為特徵，Cr、V、Fe為祖母綠最重要的致色元素，其含量及比值直接影響著祖母綠的色調和飽和度。其中V含量普遍高於世界其他產地祖母綠的平均含量，沭陽胡一種典型的Cr、V、Fe聯合致色的低鹼、貧Cr和Fe、富V的祖母綠。
麻栗坡，中國境內第一個，也是唯一一個具有開發前景的祖母綠礦床產地，早在上世紀八十年代就被發現了。1996年，時任地質礦產部部長的宋瑞祥將其正式命名為“中國祖母綠”。後來，國家鑑定師熊勝華在鑑定數百件產自麻栗坡和世界上重要祖母綠產地哥倫比亞的祖母綠原礦石、戒面、飾品之後，認為麻栗坡有當今世界最好的正陽綠，將其譽為“世界帝王綠”。
寶石礦物學家將世界上的祖母綠礦床劃分為三種礦床成因類型：偉晶岩脈型、氣成熱液型和碳酸鹽熱液型三類。麻栗坡祖母綠屬於偉晶岩脈型。
二、中國祖母綠內含物特徵
採用寶石顯微鏡和雷射拉曼光譜儀對麻栗坡祖母綠中的內含物特徵進行了初步研究。麻栗坡祖母綠中的內含物有3種類型。
礦物晶體包裹體：常見的晶體包裹體有黑色電氣石、斜長石、黑雲母和毒砂等。鏡下觀察，黑色電氣石呈針狀、細長柱狀，橫截面呈球狀三角形，不透明。黑雲母呈片狀，顏色為褐色和棕褐色，半透明，含量較高。毒砂在透射光下不透明，反射光下呈錫白色，不規則狀，自形晶!斜長石包裹體呈無色透明)板狀或短柱狀（經LRM測試結果證實）。
氣-液兩相包裹體：麻栗坡祖母綠中含大量氣-液兩相包裹體，包裹體主要呈線狀\面狀和群狀分布。
價值
中國祖母綠吊墜祖母綠在世界上的產量極為稀少。並且能做寶石的祖母綠晶粒出現的機率非常小，每幾萬甚至200萬顆綠柱石晶粒中僅有一顆是祖母綠，因此祖母綠是綠色寶石中百萬分之一的奇蹟。與我們熟知的紅寶石、藍寶石相比，祖母綠生長的地質條件更複雜、更特殊，產量也遠比紅、藍寶石少，價格上也比紅、藍寶石要昂貴。尤其是顏色、純度上乘的祖母綠就更為稀少，因而長時期以來祖母綠一直是王室貴族的專寵。看似冷靜、優雅、自然，但是高不可攀。全球各大珠寶品牌也往往選用祖母綠來設計，製造奢華、復古、女王一般強勢的珠寶。
祖母綠是最名貴的寶石品種之一，在西方人的眼中，它是綠寶石之王，對它的崇拜不亞於東方人對翡翠的膜拜。通常國際市場上1－4克拉寶石級的祖母綠價格為每克拉1000-20000美元，而且高質量祖母綠的供應仍然是有限的。
1695年，一顆巨大的祖母綠寶石被發現，重達217.80克拉，這個傳奇的祖母綠在2001年9月28日的倫敦佳士得拍賣會被一名買主以2.2億美元買走。
祖母綠自古以來受人敬重，其中最有名的祖母綠常被博物館收藏。紐約自然歷史博物館曾展出了一個屬於印度Jehangir皇帝的純祖母綠杯。而一旁展示著“Patricia”，世界最大之一的哥倫比亞祖母綠原石，其重達632克拉。波哥大銀行也收藏5個極寶貴的祖母綠原石，重量介於220到1796克拉之間，而這些燦爛輝煌的祖母綠是屬於伊朗國庫的一部分，用於裝飾前皇后法拉赫的后冠。據記載，伊朗王室擁有世界上最多的祖母綠珍品，有數千塊顏色美麗、超過50克拉的祖母綠。巴列維皇冠上有一塊約100克拉一塊65克拉和三塊14克拉顏色艷麗的祖母綠。在寶座上鑲有21塊重35至90克拉，4塊重100至170克拉和一塊約225克拉的祖母綠。任何天然寶石。主要看其蘊藏量。產量越少，升值可能性越大。祖母綠本身就非常稀有，因此有巨大的升值潛力，尤其是質量好的祖母綠更具投資和收藏價值。
祖母綠的產量非常稀少（比金剛石的產量還少），0.2-0.3ct優質的祖母綠，可鑲嵌高檔飾品，2ct以上的祖母綠是難得的珍品，10ct以上的比鑽石還昂貴。
對祖母綠的質量評價一般從顏色、產地、透明度、淨度、重量和切工幾個方面來評價，其中顏色是最為重要的。
一、顏色：
由翠綠色至深綠色。對顏色的評價應看其顏色的色調，綠色的深淺程度，顏色分布的均勻程度，以不帶雜色的或稍帶有黃或藍色色調，中至深綠色為好。優質的祖母綠的價格能與相同的質量的鑽石相比。顏色分布不均勻，且顏色較淺的，其價格比較低。
二、產地：
天然，優質祖母綠主要產於哥倫比亞，尚比亞，巴西，烏拉爾，印度和坦尚尼亞等地。
三、透明度：
透明度和淨度兩種是相互影響的。淨度可以直接影響透明度，一般內部雜質、裂隙較少的，其淨度高；如果內部雜質較多，特別是裂紋較多時，其透明程度將會受到影響。質量好的祖母綠要求內部瑕疵小而少，肉眼基本不見。
四、切工：
祖母綠一般磨成四邊形階梯狀，四個角常磨去，成為祖母綠型切工。這種切工可將祖母綠的綠色很好的體現出來。質量好的祖母綠一般都採用這種祖母綠型切工。
五、重量：
中國祖母綠大丫口祖母綠因為裂隙發育，原料磨製成刻面的成品率只有百分之幾，有時幾十g的一塊原料，只能磨得為0.2-0.3ct，一般小於1ct。因此，優質祖母綠的價格隨著重量增加的幅度十分明顯，大於0.5ct者已經明顯高於同重量的鑽石。
成因
祖母綠的生成條件比較苛刻，首先要有含鈹揮發組分的酸性融熔體，還要有富含鉻的超基性岩體為圍岩，相互作用才有可能形成祖母綠。
選購
祖母綠選購辦法大致與其它寶石相同，只是在細微之處有所不同，同樣遵循著檢查顏色、淨度、重量、質地、切工等因素，其中顏色尤其是重中之重。
第一：顏色方面：祖母綠選購時並非顏色越深越好，顏色重在色調是否正，其綠色是否鮮艷，顏色愈純正則價值越高。當然，祖母綠也是要求綠色絕對純正，以綠中帶藍者的顏色比較好，綠中帶灰則品質一般。
第二：淨度方面：祖母綠因普遍都帶有內涵物，因而對效度的要求比較寬泛，當然，品質評價時仍然以雜質少者品質為優。
第三：透明度方面：祖母綠透明度越高品質越好，微透明者為一般品質，晶瑩通透者品質佳。
第四：切工方面：祖母綠的切工方法比較獨特，這是因為它質地脆，易碎，故設計家創造出祖母綠獨特的長方形狀的切割辦法，尤其的祖母綠一般會採用此種切害辦法，品質稍次的祖母綠多採用旦面形切割。
另外，祖母綠的選購還需要區分一些與其相似的寶石。如綠碧璽、螢石、磷灰石、綠色藍寶石、石榴石以及人造寶石等等，仿品雖在外形上與祖母綠相似，但其本質上區別還是很大的，可通過許多方法鑑別出來。
保養

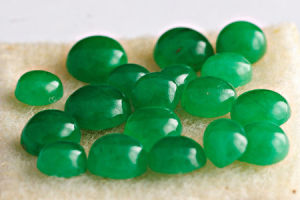

中國祖母綠晶體粒祖母綠很脆弱，容易有裂紋，天然祖母綠幾乎９０％以上都有細微的裂紋，因此在清潔保養上應多加小心。國家首飾質量監督檢驗中心的王春生對本報記者說，祖母綠飾品不可使用超音波清潔器或高溫來清潔，直接在溫水或肥皂水下擦洗寶石即可。做家務或工作時儘量少佩戴祖母綠，並且最好將祖母綠戴在左手上，以防碰撞而導致出現裂紋。
對祖母綠做油料處理在珠寶業界是非常普遍的，不容易被發現，除非是祖母綠本身受到損傷，如受強光照射、浸泡於熱水中等，油料才會流泄出來，不過此類祖母綠仍然可再進行第二次或第三次的油料處理。
另外，不要讓祖母綠與酸鹼接觸，不要與其它寶石或金屬摩擦，以免寶石表面產生刮紋。質量好的祖母綠不宜長時間停留在油煙燻蝕的地方，以免使寶石的表面光澤受損。長時間浸泡洗浴前最好將首飾取下，避免過熱的溫度使寶石的內部產生裂紋。
祖母綠的日常保養應注意
1、在洗碗、洗衣服、洗浴前，要記得摘下祖母綠首飾，以防無色油被分解，使祖母綠喪失那種寶石光澤。
2、在外出鍛鍊身體的過程中，儘量避免佩戴祖母綠，因為大幅度的運動可能會刮蹭到寶石。
3、不能使用超音波，蒸汽、強清洗劑來清洗祖母綠，這些可能導致各種寶石上的損傷。
4、祖母綠不應該暴露在高溫的環境中，浸油祖母綠受高溫後會出現流油“發汗”現象，滲出油，影響寶石的光澤度。
清潔祖母綠寶石的時候可以使用室溫下的流動自來水配合柔和的毛刷以及中性的洗手液等等。從祖母綠首飾的下部分開始清洗，祛除粘膩油污。這樣你就可以看到祖母綠正一點點變得更加明亮。之後用溫水沖洗然後用柔軟的毛巾拭乾。大多數珠寶清洗液也不適合經過油最佳化的祖母綠的清潔。也不建議短時間內多次清洗，不建議一年之內清洗4次以上。
賞析
中國祖母綠戒指隨著彩色寶石的市場升溫，綠色寶石祖母綠備受藏家喜愛。2012年12月，在天津國拍舉行的津門文化藝術精品拍賣會上，一款“鉑TT950祖母綠項鍊”以超出起拍價一倍，300萬的價格落槌，創下最高單品紀錄。
祖母綠被稱為綠寶石之王，國際珠寶界公認的名貴寶石之一，與鑽石、紅寶石、藍寶石並稱世界四大名寶石。因其特有的綠色和獨特的魅力，以及神奇的傳說，深受人們的青睞，國際上定為五月的誕生石。
祖母綠，最令人百看不厭的寶石之一
說到祖母綠，有人這樣描述過：“即使一個最無知的野人，在潮濕的密林中絆倒遇見祖母綠時，他亦會深深覺知這顏色鮮艷晶瑩的美和珍貴。”確實，沒有一種天然顏色令人的眼睛如此舒服。
祖母綠有著最美麗、最濃艷、最高貴，讓人無法想像的美，是能使人百看不厭的寶石之一。無論陰天還是晴天，無論人工光源還是自然光源下，它總是發出柔和而濃艷的光芒。這就是綠色寶石之王——祖母綠的魅力所在。
祖母綠，比紅藍寶更為昂貴
祖母綠在世界上的產量極為稀少，曾經有人估計，每100萬顆綠柱石礦物中僅有一顆是祖母綠，祖母綠是綠色寶石中百萬分之一的奇蹟。
優質天然祖母綠是極為稀有的，其價值可以超過同樣大小的鑽石。與人們熟知的紅寶石、藍寶石相比，祖母綠生長的地質條件更複雜、更特殊，產量比紅、藍寶石少，價格上也比紅、藍寶石要昂貴。
祖母綠，權力和浪漫愛情的象徵
說起名貴寶石，總是不可避免的和皇室貴族和明星大腕聯繫在一起。在世界各國皇家的收藏品中，僅伊朗王室收藏的祖母綠就有幾千塊。中國明、清兩代帝王尤喜祖母綠。我國清代慈禧太后的殉葬品――金絲被上也有兩顆重達80克拉的祖母綠寶石。
2009年度奧斯卡頒獎禮上,安吉麗娜•朱莉佩戴的那件首飾非常搶鏡，這件漂亮的首飾正是石中奇葩——祖母綠。不僅那些金髮碧眼的歐美明星，黃皮膚的亞洲人對祖母綠也是青睞有加，楊紫瓊就是其中佼佼者，連范冰冰也稱，祖母綠是她最愛的珠寶。

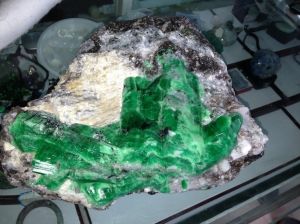

中國祖母綠都祖母綠，投資新寵升值潛力巨大
隨之珠寶玉石投資不斷升溫，其中，祖母綠漲幅最為顯著。相關報導顯示，
祖母綠已成為投資新寵，在拍賣市場屢創新高，部分價格已超鑽石。天津北京市場祖母綠漲價，1克拉已高達幾十萬。因此，專家認為，2013年高檔祖母綠最具投資潛力，價格翻番。
