基本信息
中文名：不鏽鋼橋樑護欄
外文名：Bridgeguardrail
結構
護欄分類
劃分不鏽鋼橋樑護欄的類型方法很多，除按設定位置劃分外，還可按構造特徵、防撞性能等劃分。不鏽鋼橋樑護欄按設定位置可分為橋側護欄、橋樑中央分隔帶護欄和人行、車道分界處護欄；按構造特徵可分為樑柱式(金屬制和混凝土)護欄、鋼筋混凝土牆式擴欄和組合式護欄；按防撞性能可分為剛性護欄、半剛性護欄和柔性護欄。一般常見的護欄形式有混凝土護欄、波形梁護欄和纜索護欄。
案例

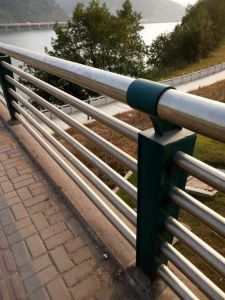

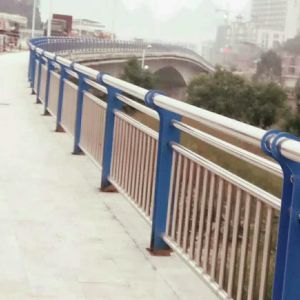

金屬制樑柱式護欄
金屬制不鏽鋼橋樑護欄的立柱和橫樑是不鏽鋼橋樑護欄的受力構件，需要具有良好的吸收車輛碰撞能量的特性，同時也要便於加工和安裝，表5-1和表5-2是國內外最常用的不鏽鋼橋樑護欄橫樑形式和立柱斷面形式。其中橫樑標準長度為,~0crll，立柱標準間距為．~]0cnl或~OcHI。金屬制護欄在構造上應滿足以下幾點：
護輪安全帶高度D小於10cra，且未超出護欄面(H=0)時，防撞等級為PL3、PL2、PLl的護欄；
當護輪安全帶伸出護欄正面(25cm~<H~<50cm)，且護輪安全帶高度D~>25cm時，防撞等級為PL3、PL2的護欄。
施工方法
不鏽鋼橋樑護欄澆注
配合比：為了保證護欄混凝土表面光潔美觀，對採用水泥和配合比十分重要，經過多次嘗試，採用了如下的配合比，水：水泥：砂：0.5～1cm小石子：1～2cm大石子（0.5：1：1.74：1.52：1.85），水泥採用冀東水泥廠生產的盾石牌525#普通矽酸鹽水泥，水泥用量370kg，砂率34%，混凝土坍落度過大，混凝土易出現泌水現象，表面無光潔面，水痕明顯；如果坍落度過小，不易振搗密實，蜂窩、氣泡較多。混凝土用的原材料要求較嚴，砂子、小石子一定要過篩，用量要準確嚴格按配合比配料。
混凝土拌和
拌和機手要嚴格控制用水量，拌和時間不小於3min，保證混凝土拌和均勻及坍落度符合要求，並使拌和出的混凝土有較好的和易性。澆注混凝土：混凝土澆注時採用分三層的澆注方法。第一層澆注到護欄底部斜邊下叫變點，第二層澆注到斜邊上角變點，第三層澆注到頂，由振搗人員控制三層混凝土的入模時間及方量。混凝土布料要均勻，嚴格控制振搗時間，每層混凝土振搗時間不小於1min，不大於1.5min。
收漿：護欄混凝土澆注完成後，頂面採用三次收漿。第一次用木抹子抹平，第二次用鐵抹子抹平初壓光，第三次待混凝土初凝時用軋子用力軋光。
拆模板：拆模是根據氣溫和混凝土強度而頂，不承重構件10-20h即可拆模。拆模後應陰乾半天（主要是保證顏色一致），用參加白水泥的水泥漿將氣泡堵嚴並覆蓋不污染混凝土的草簾（或其他覆蓋物）灑水養生，不宜噴灑薄膜養護劑。
注意事項
不鏽鋼橋樑護欄施工時注意問題：
1、不鏽鋼橋樑護欄施工時應準確掌握各種設施的資料，特別是埋設於路基中各種管道的準確位置，在施工過程中不允許對地下設施造成任何破壞。如遇地下通訊管線、泄水管或涵頂填土深度不足時，應調整立柱位置，或改變立柱固定方式。
2、當立柱打入過深時，不得將立柱拔出矯正，需將其餘全部拔出，將其基礎重新夯實後再打入，或調整立柱位置。
3、不鏽鋼橋樑護欄應安裝法蘭盤，注意法蘭盤的定位和立柱頂面標高的控制。
