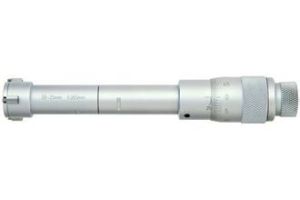

三點內徑千分尺詳細介紹
Holtest (三點內徑千分尺)
368 系列 — 三點/ 二點式內徑千分尺
通用型自調Holtest 可進行精確、高效的內
徑測量。3 個測砧以120˚ 間隔均勻分布，
緊貼孔內壁以確定內孔軸線的確切位置，
實現精確的內徑測量。
鈦塗層測針(不包括測量
範圍小於12mm/.5"型號)
特點
· 鈦塗層測針 (測量範圍大於12mm 型號) 具
有良好的耐用性和衝擊阻力，可直達盲
孔底端測量內徑。
· 可貼近盲孔底端進行測量。
· 延長桿 (選件) 可用於測量深孔，此功能適
於 6mm (.275") 以上型。
· 棘輪鎖定裝置可保持恆定測力。
· 校正環規 (選件) 可用於原點設定。
技術參數
精度: 參見性能參數
分度值: 0.001mm, 0.005mm (測量範圍大於12mm 型號),
.0001" 或 .0002" (測量範圍大於.5" 型號)
三點內徑千分尺性能參數
公制型
測量範圍 貨號
2 - 2.5mm 368-001
2.5 - 3mm 368-002
3 - 4mm 368-003
4 - 5mm 368-004
5 - 6mm 368-005
— —
6 - 8mm 368-101-10
8 - 10mm 368-102-10
10 - 12mm 368-103-10
12 - 16mm 368-164
16 - 20mm 368-165
20 - 25mm 368-166
25 - 30mm 368-167
30 - 40mm 368-168
40 - 50mm 368-169
50 - 63mm 368-170
62 - 75mm 368-171
75 - 88mm 368-172
87 - 100mm 368-173
100 - 125mm 368-174
125 - 150mm 368-175
150 - 175mm 368-176
175 - 200mm 368-177
200 - 225mm 368-178
225 - 250mm 368-179
250 - 275mm 368-180
275 - 300mm 368-181
* 精度(最大偏差)
三點內徑千分尺英制型
測量範圍
貨號精度* 延長桿 (選件)
.08" - .1" 368-021 ±2μm (小於 2μm) —
.1" - .12" 368-022 ±2μm (小於 2μm) —
.12" - .16" 368-023 ±2μm (小於 2μm) —
.16" - .2" 368-024 ±2μm (小於 2μm) —
.2" - .24" 368-025 ±2μm (小於 2μm) —
.24" - .28" 368-026 ±2μm (小於 2μm) —
.275" - .35" 368-201-10 ±2μm (小於 2μm) 100mm (952322)
.35" - .425" 368-202-10 ±2μm (小於 2μm) 100mm (952322)
.425" - .5" 368-203-10 ±2μm (小於 2μm) 100mm (952322)
.5" - .65" 368-264 ±2μm (小於 2μm) 150mm (952621)
.65" - .8" 368-265 ±2μm (小於 2μm) 150mm (952621)
.8" - 1" 368-266 ±3μm (小於 3μm) 150mm (952622)
1" - 1.2" 368-267 ±3μm (小於 3μm) 150mm (952622)
1.2" - 1.6" 368-268 ±3μm (小於 3μm) 150mm (952622)
1.6" - 2" 368-269 ±3μm (小於 3μm) 150mm (952622)
2" - 2.5" 368-270 ±3μm (小於 3μm) 150mm (952623)
2.5" - 3" 368-271 ±3μm (小於 3μm) 150mm (952623)
3" - 3.5" 368-272 ±3μm (小於 3μm) 150mm (952623)
3.5" - 4" 368-273 ±3μm (小於 3μm) 150mm (952623)
4" - 5" 368-274 ±5μm (小於 5μm) 150mm (952623)
5" - 6" 368-275 ±5μm (小於 5μm) 150mm (952623)
6" - 7" 368-276 ±5μm (小於 5μm) 150mm (952623)
7" - 8" 368-277 ±5μm (小於 5μm) 150mm (952623)
8" - 9" 368-278 ±5μm (小於 5μm) 150mm (952623)
9" - 10" 368-279 ±5μm (小於 5μm) 150mm (952623)
10" - 11" 368-280 ±5μm (小於 5μm) 150mm (952623)
11" - 12" 368-281 ±5μm (小於 5μm) 150mm (952623)
三點內徑千分尺公制型
測量範圍 貨號單體測量範圍校正環規備註
2 - 3mm 368-906 2-2.5, 2.5-3mm ø2.5mm —
3 - 6mm 368-907 3-4, 4-5, 5-6mm ø4mm, ø5mm —
6 - 12mm 368-901-10 6-8, 8-10, 10-12mm ø8mm, ø10mm 帶有延長桿
12 - 20mm 368-912 12-16, 16-20mm ø16mm 帶有延長桿
20 - 50mm 368-913 20-25, 25-30, 30-40, 40-50mm ø25mm, ø40mm 帶有延長桿
50 - 100mm 368-914 50-63, 62-75, 75-88, 87-100mm ø62mm, ø87mm 帶有延長桿
100 - 200mm 368-915 100-125, 125-150, 150-175, 175-200mm ø125mm, ø175mm 帶有延長桿
三點內徑千分尺測量範圍
英制型
貨號單體測量範圍校正環規備註
.08" - .12" 368-926 .08-.1", .1-.12" .1" DIA. —
.12" - .28" 368-927 .12-.16", .16-.2", .2-.24", .24-.28" .16" DIA., .24" DIA. —
.275" - .5" 368-921-10 .275-.35", .35-.425", .425-.5" .35" DIA., .5" DIA. 帶有延長桿
.5" - .8" 368-917 .5-.65", .65-.8" .65" DIA. 帶有延長桿
.8" - 2" 368-918 .8-1", 1-1.2", 1.2-1.6", 1.6-2" 1" DIA., 1.6" DIA. 帶有延長桿
2" - 4" 368-919 2-2.5", 2.5-3", 3-3.5", 3.5-4" 2.5" DIA., 3.5" DIA. 帶有延長桿
4" - 8" 368-920 4-5", 5-6", 6-7", 7-8" 5" DIA., 7" DIA. 帶有延長
