三通管

三通管

有三個開口的管接頭 叫三通管。三通管廣泛用於輸送液體、氣體的管網中。因輸送介質不同,三通管的材質分為:鑄鐵、鑄鋼、鑄銅、鑄鋁、塑膠、玻璃等。本實用新型簡化了管路設定,節約了管路零部件用量,方便了操作,便於管路分路檢修及各支路分階段供應。本實用新型除具有傳統三通管的作用外,同時起到雙工位閥門的作用,即主管與支管輸出可任意選取之一為閉合、另一為暢通的工作狀態;本實用新型還可任意調節主管與支管輸出的流量比,只要調節閥片在管腔內的角度即可實現。

三通管簡介

三通管接頭三通管接頭

(pipe tee (T)、three-way tube、three-way pipe),顧名思義就是有三個口子,也就是說一個進口,兩個出口;或兩個進口,一個出口。化工管件的一種,有T形與Y形,有等徑管口,也有異徑管口,用於三條相同或不同管路匯集處。其主要的作用是改變流體方向的。

種類

三通管三通管

三通按材質可分為金屬材質與非金屬材質。金屬材質的三通有

碳鋼、

不鏽鋼、

合金鋼等,絲扣三通是瑪鋼標準生產的,執行的國標是GB/12459-2005。非金屬材質的三通有

PVC、

UPVC、

PPR等。

按連線方式可分為卡扣式和

螺紋連線兩種。

按形狀可分丁字型、人字型。

結構

金屬材質三通具有主管和在主管一側垂直於主管並與主管連通設定的支管,在主管出口方向與支管出口方向交匯拐角處設定閥門,閥門上設定圓形閥片,閥片在管腔關閉狀

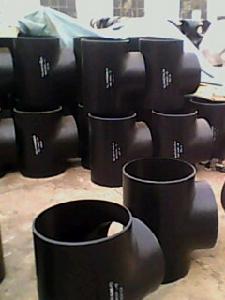

三通管接頭-標準三通管接頭-標準

態為與管腔內壁相互密封的結構。本實用新型簡化了管路設定,節約了管路零部件用量,方便了操作,便於管路分路檢修及各支路分階段供應。本實用新型除具有傳統三通管的作用外,同時起到雙工位閥門的作用,即主管與支管輸出可任意選取之一為閉合、另一為暢通的工作狀態;本實用新型還可任意調節主管與支管輸出的流量比,只要調節閥片在管腔內的角度即可實現。

標準

國標、電標、化標、水標、美標、德標、日標、俄標等,具體如下:GB/T12459-2005,GB/T13401-2005,ASME B16.9,SH3408,SH3409-96,SH3410-96,HG/T21635,DL/T 695,SY/T 0510,DIN 2615。

用途

用於改變流體方向,可用於輸水管路、輸油管路及各種液體化工材料輸送管路。主要用於醫學、

水利(節水灌溉、

給水排水)、能源(

石油、

天然氣、

核工業)、

建築等工程領域。
