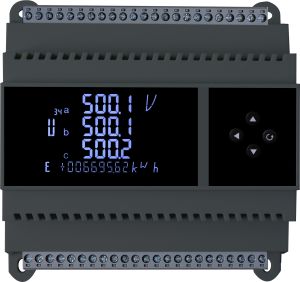

三相交流電壓變送器

特點

*將被測三相交流電壓隔離轉換成按線性比例輸出的三路標準直流電壓或直流電流；
*優良的抗干擾能力和高精度性（0.5%）；
*電壓端子接入、標準導軌（35mm）安裝；
*廣泛套用於各類工業電壓線上隔離檢測系統；
*外型尺寸（mm)：83(L)×36(W)×76(H)；

三相交流電壓變送器

性能指標

*執行標準：GB/T13850-1998，IEC688：1992
*輸入範圍：0~500V內可選如0~100V，0~500V等
*精度等級：≤0.5%.F.S
*溫度特性：≤100PPM/℃(0~50℃)
*整機功耗：≤1.0VA
*工作穩定性：年變化＜0.2%
*隔離耐壓：輸入/輸出/外殼間AC2.0KV/min*1mA
*絕緣電阻：≥20MΩ(DC500V)
*衝擊電壓：5KV(峰值)，1.2/50uS
*回響時間：≤300mS
*過載能力：2倍電壓連續
*工作環境：-10℃~50℃，20%~90%無凝露
*貯存環境：-40℃~70℃，20%~95%無凝露

選型指南

A﹍輸入方式：C﹍供電方式：
1：三相三線制輸入2：12V±10%
2：三相四線制輸入3：15V±10%
B﹍輸出形式：4：24V±15%
3：0~5VD﹍電壓輸入範圍
4：0~20mA
5：4~20mA
6：1~5V
8：0~10V
T：特殊輸出
選型示例1：LF-AV32-54A26-0.5/0~300V
說明：該產品表示0~300V輸入量程、4~20mA輸出、24V供電、A26外型的三相四線制交流電壓變送器。

三相交流電壓變送器

注意事項

*注意產品標籤上的輔助電源信息，變送器的輔助電源等級和極性不可接錯，否則將損壞變送器；
*變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落；
*變送器在有強磁干擾的環境中使用時，請注意輸入線的禁止，輸出信號應儘可能短。集中安裝時，最小安裝間隔不應小於10mm；
*本系列變送器內部未設定防雷擊電路，當變送器輸入、輸出饋線暴露於室外惡劣氣候環境之中時，應注意採取防雷措施；
*本產品採用阻燃ABS塑膠外殼封裝，外殼極限耐受溫度為＋85℃，收到高溫烘烤時會發生變形，影響產品性能。產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤；
*請勿損壞或者修改產品的標籤、標誌，請勿拆卸或改裝變送器，否則本公司將不再對該產品提供"三包"（包換、包退、包修）服務。

三相交流電壓變送器舉例

下面以三相交流電壓變送器BD-4V3為例，介紹電壓變送器的功能及套用。
BD-4V3三相四線交流電壓變送器可以將電網中的三相電壓隔離變送輸出三路模擬信號。

符合標準

GB/T13850-1998、IEC-688標準

適用環境

工作溫度：-10℃~55℃
儲存溫度：-25℃~70℃
相對濕度：≤90%RH，不結露，無腐蝕性氣體場所
海拔高度：≤2500m

技術參數

輸入信號

l 測量範圍：AC 0~120V、0~300V、0~500V
l 電壓過載：持續1.2倍，瞬時電壓2倍/1秒
l 頻率：45Hz~65Hz

輸出信號

l 輸出：DC 4~20mA、0~20mA、0~5V、0~10V
l 負載：電流輸出時≤600Ω，電壓輸出時≥1000Ω

工作電源

AC 85V~265V 或DC 100V~350V

溫度漂移係數

精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃
回響時間 <400ms
絕緣電阻 ≥100MΩ
工頻耐壓：輔助電源/輸入/輸出2kV/1min,50Hz

安裝方式

BD-AV電壓變送器採用標準35mm導軌安裝，或者用螺釘固定

選型

電壓變送器BD-4V3
三相四線交流電壓變送器，可將三相AC 0~120V、0~300V、0~500V電壓隔離變送輸出三路DC 4~20mA、0~20mA、0~5V、0~10V模擬信號；標準35mm導軌安裝。
範例
型號：BD-3V3
輸入：AC 0~300V
輸出：DC 4~20mA
電網：三相三線
精度：0.2級
輔助電源：AC220V/50Hz
型號：BD-4V3
輸入：AC 0~120V
輸出：DC 4~20mA
電網：三相四線
精度：0.5級
輔助電源：DC220V
