三相交流調壓電路
正文

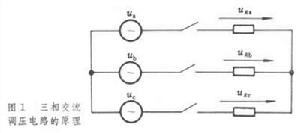

對三相交流電的電壓進行調節的電路。圖1是三相交流調壓電路的線路圖。

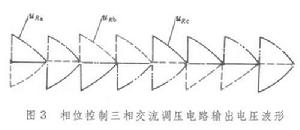

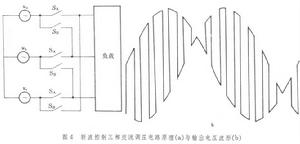

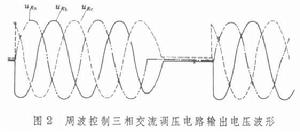

用晶閘管或其他功率開關元件組成的雙向開關接至三相交流電源和三相負載之間，當兩個以上的開關導通時，電源電壓通過開關加到負載上；當開關阻斷時，電源電壓被開關所隔離，負載上電壓為零。通過控制雙向開關的通斷控制輸出的三相交流電壓。三相交流調壓電路用在容量較大的電熱控制，交流電動機速度控制、三相交流穩壓器等場合。它的控制方式可分為周波控制方式、相位控制方式和斬波控制方式。負載的連線方式可分為星形有中線、星形無中線和三角形等連線方式。其中以無中線的星形連線和三角形連線較為常用。 用一對反並聯的晶閘管代替圖1中的開關即構成晶閘管三相交流調壓電路。晶閘管交流調壓電路可以採用周波控制方式或相位控制方式控制輸出電壓(見單相交流調壓電路)。圖2是周波控制方式的三相交流調壓電路的輸出電壓波形。周波控制方式適用於負載熱時間常數較大的電熱控制系統。在容量很大時,開關的通斷引起對電網的衝擊，從而引起電源電壓的閃變。圖3是相位控制方式的三相交流調壓電路的輸出電壓波形。相位控制方式適用於三相交流電動機速度控制或電熱控制。相位控制方式的主要缺點是輸出電壓諧波分量大；產生射頻干擾，對負載和周圍的電信設備產生不良影響（見高次諧波抑制）。與周波控制方式相比，相位控制方式控制電路較複雜，但輸出電壓可連續快速地調節。與單相或三相有中線相位控制的交流調壓電路相比，三相無中線的相控式交流調壓電路輸出電壓諧波較小。
