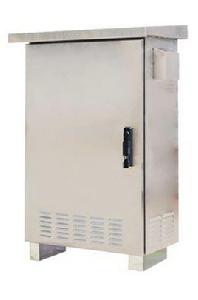

三相不平衡調節裝置

三相不平衡調節裝置

三相負荷不平衡自動調節裝置(SPC)主要用於低壓配電用戶側,治理三相電流不平衡,相電壓偏低和補償無功,最佳化電能質量。SPC產品規格覆蓋50A/35kvar, 75A/50kvar,150A/100kvar,可同時補償三相不平衡電流和無功,實現連續、動態補償。

工作原理

三相負荷不平衡自動調節裝置(NADSPC)主要用於低壓配電用戶側,治理三相電流不平衡,相電壓偏低和補償無功,最佳化電能質量。NADSPC產品規格覆蓋50A/35kvar, 75A/50kvar,150A/100kvar,可同時補償三相不平衡電流和無功,實現連續、動態補償。

NADSPC可全面改善台區電能質量,具體如下:

●解決配電網三相不平衡 問題,降低線路損耗;

●穩定三相電壓,提高供電質量,改善用電環境;

●解決變壓器單相過載問題,提高變壓器運行壽命;

●無功平衡,提高配電網有效輸出容量;

質量背景

三相不平衡嚴重

由於400V低壓配電系統用戶側幾乎都是單相負載,且用電具有不同時性,配變系統極易出現三相不平衡,不平衡度嚴重超標。

電壓合格率低

400V低壓配電系統供電半徑長,由於三相不平衡,用電高低時段的影響,容易導致電壓超過限值(-7%?+10%)。

備註:A類為35KV變電站10KV母線電壓:B類為35KV變電站母線電壓;C類為10KV專線用戶電壓:D類為380/220V用戶

功率因素低

配變廣泛使用分組投切電界器,有補償台階,補償效果差(極易出現過補或欠補)。

功能強大

三相不平衡補償功能

容感性-1/1無功補償功能

電壓補償功能

支持遠程數據傳輸

優異補償效果

實時補償,回響時間小於15毫秒,NADSPC為有源型補償裝置,是採用現代電力電子器件IGBT 構成電流源型裝置,從機理上避免了由傳統電容元器件帶來的諧振現象,更穩定、安全。不產生諧波,不造成二次電網污染雙向分相電壓補償,提升電壓質量。

全控型設備,免維護,節省人力成本

NADSPC採用先進的電力電子技術及數據處理技術,自動檢測電網系統中各相電流的變化,實時計算並發出所需補償電流,以使電網迅速達到平衡狀態。整個過程由設備自動完成,無需人為操作,大大節省了由於操作傳統補償設備而消耗掉的人力成本。

多重保護,適應各種惡劣環境

NADSPC的內芯設備具備各種保護功能:過壓保護、欠壓保護、過流保護、短路保護等

NADSPC的櫃體具備保護功能:低壓防雷、漏電保護,IP防護等級:IP44

三相不平衡補償原理

NADSPC開啟後,通過外接電流互感器(CT)實時檢測系統電流,並將系統電流信息傳送給內部控制器進行處理分析,以判斷系統是否處於不平衡狀態,同時計算出達到平衡狀態時各相所需轉換的電流值,然後將信號傳送給內部IGBT並驅動其動作,將不平衡電流從電流大的相轉移到電流小的相,最後達到三相平衡狀態。

無功補償原理

三相負荷不平衡自動調節裝置開啟後通過外部電流互感器(CT),實時檢測負載電流,並通過內部DSP計算來分析負載電流的無功含量,然後根據設定值來控制PWM信號發生器發出控制信號給內部IGBT使逆變器產生滿足要求的無功補償電流,最終實現動態無功補償的目的。
