一個半接線

一個半斷路器接線可歸屬於雙母線類接線。在兩組母線之間，每三個斷路器形成一串。每串連線兩條迴路。相當於每一個半斷路器帶一條迴路，故稱之為一個半斷路器接線，也稱為3/2接線。一個半接線方式中2條母線之間3個開關串聯，形成一串。在一串中從相鄰的2個開關之間引出出線迴路，即3個斷路器供兩條迴路，中間開關作為共用，相當於每個元件用1.5個斷路器，因此也稱為一個半斷路器接線。在一個半接線的一串中，接於母線的2台開關(如5011、 5013)稱之為邊開關，中間的開關(如5012)稱之為中間開關或聯絡開關。

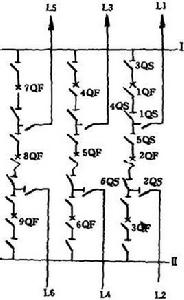

圖中所示的一個半開關接線是“完整串”。但由於500 kV變電所初期規模小，擴建次數多，最終規模大，所以經常存在“半串”的過渡過程，即1串中只有2個母線開關同時供1條線路，且設備命名編號也鑒於遠景考慮做相應的改變。此時雖然它已不是嚴格意義上的一個半開關供1條線路，但仍具有一個半開關接線可靠性、靈活性的優點，還是稱之為一個半開關接線的一種形式。

“不完整串”就是上面說的“半串”。

由線路和線路構成一串，稱為“線線串”。

由線路和變壓器構成一串，稱為“線變串”。
