軟體介紹

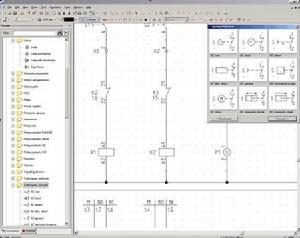

IGE+XAO開發出了一款專業的電氣CAD產品——SEE Electrical IGE+XAO擁有完全自主智慧財產權的系列化CAD、CAPP、CAM、DNC、EDM、PDM、MES、MPM等PLM軟體產品和解決方案,覆蓋了製造業信息化設計、工藝、製造和管理四大領域,產品廣泛套用於裝備製造、電子電器、汽車、國防軍工、航空航天、工程建設、教育等各個行業。
IGE+XAO 總部位於法國,IGE公司致力於電氣工程,系統和工業流體領域。 於1986年成立,已經有了20多年的經驗。1997年3月在歐洲交易所上市(歐交所-ISIN FR 0000030827)。擁有三百五十多名研發人員,並在十五個國家設有22個分支機構。IGE公司的主要產品有SEE Electircal ,SEE Electrical harness。
軟體特點
SEE Electrical基準版
可以快速,專業的生成圖形頁面,包括原件列表,電纜列表和端子列表等。
含有豐富的頁面模版,如有需要,用戶也可以簡單的自己創建。
可以同時打開多個項目,允許用戶將某些部分或整業,從一個項目拷貝到另一個項目
集成了Microsoft Active 接口,用戶也可以把其他的Windows程式(如Microsoft Word,Microsoft Excel)的文檔嵌入到項目的結構中
可以導入導出DWG,DXF,DXB,增強型圖元檔案EMF,更易於第三方軟體實現繪圖時的數據交換。內置的SEE Electircal Viewer預覽器,可方便的預覽和列印所支持的項目。
SEE Electrical標準版
SEE Electircal標準版,是SEE Electircal的第二個級別。向需要反覆生成和修改電氣文檔的用戶,提供解決方案。
標準版整合的繼電器觸點,輔助觸點和交叉索引管理,有助於在設計階段避免差錯。所有主副觸點的索引管理可以檢查所有配置,並實時提供相關信息。
集成了“類型資料庫”,生成詳細簡潔的部件清單。“類型資料庫”可以手動輸入,或以電子表格或ECAD格式來導入完整的製造產品信息。
電纜可以以多種格式自動編號,如果需要也可以顯示和編輯電纜走向。
自動邏輯功能對PLC系統是很有用的,可以使PLC在機架和IO信號間雙向實時轉換。
可以使用功能位置的分層結構改進項目。
SEE Electircal高級版
自定義圖形化的報表生成器允許用戶創建書序自己風格的項目報表。既可以通過內部接口實現,也可以使用SQL命令實現。
高級版提供一個更強大的“自動繪製電路圖”功能。這個工具可以基於Microsoft Excel或Access資料庫文檔生成整個項目或符號組。
資料庫編輯器集成了大範圍的分類和過濾功能,這也實現了端子模組按照新增或修改的編號規則,自動重新編號。
可以預先定義PLC自動編號模式,可以通過Microsoft Excel格式導入PLC分配列表。
項目融合了差異化的功能位置,允許多個用戶在同一個項目的特定區域內工作。
通過集成資料庫中“列表和標籤”功能, SEE Electircal可提供強大而完整的標籤和目標的自動生成功能。
附加模組
SEE Electrical – 機櫃布局模組
簡便的機櫃和面板設計SEE Electrical的機櫃布局模組主要用來做機櫃和面板的專業設計。該模組可以將原理圖中相應的符號提取後放置在其中。機櫃元器件經由一個包含該項目中所有使用的部件的“選擇列表”來插入符號。
.根據“類型資料庫”(組件的長和寬,導入的或用戶自定義的符號…)中的信息,組件可被適當地縮放。
. 所有放置在電路圖中的元件都可在“選擇列表”中找到。
. 各種測量、標尺和其他的專業CAD功能,可以用來輔助繪製專業化的視圖文檔。
. 根據需要插入導軌和線槽,整齊而合理地配置機櫃架構。
. 可在SEE Electrical的圖形化端子矩陣中看到機櫃中的端子排。
SEE Electrical – 建築安裝模組
用於設計電氣安裝平面圖的多功能CAD模組. 帶有專為建築服務工程電氣部分而設計的綜合符號庫使得設計更加方便。
. 功能包括自動圖形符號旋轉(與牆體的方向校準),易於拷貝和標識。
. 使用SEE Electrical - 建築安裝版,可通過DWG/DXF/DXB接口直接讀取從設計師那裡得到的建築平面圖。
. 從符號庫中插入牆、門、窗和其他建築圖元,讓用戶方便的創建建築圖紙。
. 包含電纜和組件信息的各種表格,能以Microsoft Excel. 或ASCII格式生成和導出。
. 此模組的標準版擁有房間面積計算工具以及線槽插入工具。
Microsoft Excel導入/導出
更高效的數據交換:一步導出數個資料庫列表。
節省數據輸入時間:在MS Excel中進行修改更加快捷,因為重要列表內容(文檔列表,產品列表,端子列表,電線列表,電纜列表,PLC列表等等)可以從其原始的SEE Electrical工作區重新導入。所以該模組有助於遵循很多公司不習慣使用Electrical CAD系統來修改電氣數據的工作流程。
3D機櫃模組
節省設計時間:把完整的3D功能套用到人性化的SEE Electrical V6R1電路圖設計中。
-SEE Electrical工作區的組件自動旋轉並且依附到導軌上。
-如果一個組件不存在於SolidWorks中(電路圖自動分析),那么它會自動創建這個組件。
-可以在SolidWorks中修改標籤,並自動更新到電路設計中。通過與SEE Electrical V6R1的連結,可在電路圖中自動完成修改。電路圖中刪除的組件會在機櫃中被標記並且方便查找。
避免面板裝配錯誤:結合Electrical 和 Mechanical CAD兩者的優勢,該接口保證所有用於電路圖中的設備可以在機櫃中找到,並且不會在安裝階段出現衝突的現象。
智慧型PDF生成器
該模組可生成“智慧型的”PDF檔案,可以通過交叉索引在某個項目中導航,同時也可生成項目樹和組件的概覽。
IEEE電氣圖模組
IEEE電氣圖模組可以生成符合美國、加拿大等地標準的文檔。
智慧型識圖模組
對於維護部門或其他需要處理 DXF/DWG 圖紙的部門來說,該模組是一款非常有用的工具。
該模組按功能等級分為三個版本: 基礎版、 標準版、 高級版。
see electrical 功能列表 | 基準版 | 標準版 | 高級版 |
項目管理 | ··· | ··· | ··· |
自動生成文檔的實時列表(組件、零件、觸點、電纜、電纜芯、電線、PLC I/O等) | ··· | ··· | ··· |
過濾/分類列表 | ··· | ··· | ··· |
帶圖形瀏覽、分組和搜尋功能的符號庫(含IEC) | ··· | ··· | ··· |
創建用戶符號和繪圖模組 | ··· | ··· | ··· |
實時組件編號和互動索引 | ··· | ··· | ··· |
實時檢查觸點分合 | ··· | ··· | ··· |
圖形化電纜定義-包括用戶自定義符號 | ··· | ··· | ··· |
創建用戶項目模版 | ··· | ··· | ··· |
與其他CAD系統 (DWG、DXF和DXB)雙向兼容 | ··· | ··· | ··· |
Microsoft ActiveX. 接口 | ··· | ··· | ··· |
圖像導入 ( JPG, BMP, PCX...) | ······ | ··· | ··· |
複製項目間符號組 | ··· | ··· | ··· |
多項目同時操作 | ··· | ··· | ··· |
可制定工作環鏡 | ··· | ··· | ··· |
標準CAD 畫圖工具 | ··· | ··· | ··· |
標註功能 | ··· | ··· | ··· |
圈紅功能 | ··· | ··· | ··· |
512個可用圖層 | ··· | ··· | ··· |
自動備份功能 | ··· | ··· | ··· |
導出增強型圖元檔案EMF和XML | ··· | ··· | ··· |
輸出魏德米勒和其他標籤印表機的格式 | ··· | ··· | ··· |
集成的類型資料庫 | ··· | ··· | |
生產廠商的數據以Microsoft Excel.或ECAD格式導入類型資料庫 | ··· | ··· | |
在組件上顯示類型信息 | ··· | ··· | |
線圈觸點鏡像顯示 | ··· | ··· | |
線圈觸點和組件輔助觸點的自動編號 | ··· | ··· | |
線圈觸點和輔助觸點組件的過載檢查 | ··· | ··· | |
電纜管理(電纜類型資料庫) | ··· | ··· | |
多層端子的處理 | ··· | ··· | |
PLC I/O 管理 | ··· | ··· | |
功能/位置管理+圖形功能/位置框 | ··· | ··· | |
帶有四個預定義的信號屬性/多種格式的線號的圖形信號管理 | ··· | ··· | |
電線方向顯示/編輯 | ··· | ··· | |
用戶可定義所有元件和參考的編號方式 | ··· | ··· | |
整個項目查找和替換文本 | ··· | ··· | |
插入/刪除頁 | ··· | ··· | |
檢查重複的組件名 | ··· | ··· | |
資料庫編輯(簡單條目編輯) | ··· | ··· | |
多達10個橋式端子布置圖,並自動檢測 | ··· | ··· | |
圖形化電纜平面圖 | ··· | ··· | |
通過功能/位置分配產品列表 | ··· | ··· | |
配線列表 | ··· | ··· | |
自動連線 | ··· | ||
繪製X軸正交線 | ··· | ||
表明來去的交叉索引導航器 | ··· | ||
從資料庫列表導航到頁面 | ··· | ||
功能/位置/產品數據管理器 | ··· | ||
多種PLC自動計數格式以及Microsoft Excel.格式導入PLC分配表 | ··· | ||
自動生成電纜名稱 | ··· | ||
配置項目樹,允許定製圖形和資料庫列表 | ··· | ||
用戶自定義列表和組件 | ··· | ||
多芯配置 | ··· | ||
可自由配置信號屬性 | ··· | ||
整個項目的語言翻譯功能/ 訪問翻譯資料庫中的文本 | ··· | ||
一個完整項目或部分項目的頁面模板的修改 | ··· | ||
多頁面的複製 | ··· | ||
將一個項目所有功能頁複製到另一個項目 | ··· | ||
自動圖表功能 (根據Microsoft Excel. 或 Access. 檔案生成電路圖) | ··· | ||
高級資料庫編輯(同時編輯多個條目) | ··· | ||
整個端子排重新編號 | ··· | ||
通過列表插入不在圖形中的組件/端子 | ··· | ||
帶圖形、EMC或接地電位的端子平面圖和端子矩陣平面圖 | ··· | ||
電纜端子排平面圖 | ··· | ||
產品接線圖列表 | ··· | ||
根據功能/位置分配電纜和電纜芯 | ··· | ||
從整個項目中查找和替換符號 | ··· | ||
列表和標籤編輯器 | ··· | ||
DWG/DXF/DXB 導入和 SVG/DWF導出 | ··· |
