摘要
本規範定義了二維Canvas（畫布）的繪畫API，使用這些API使得可以在Web頁面上進行立即模式的二維圖形繪製。
1 Canvas接口元素定義DOM接口：
| interface CanvasElement: Element{ attribute unsigned long width; attribute unsigned long height; Object getContext(in DOMString contextId); DOMString toDataURL(optional in DOMString type, in any... args); }; |
這裡width和height必須是非負值，並且無論什麼時候重新設定了width或height的值，畫布中任何已繪對象都將被清除，如下所示的JS代碼中，僅僅最後一個矩形被繪製：
| // canvas is a reference to a <canvas> elementvar context = canvas.getContext('2d'); context.fillRect(0,0,50,50); canvas.setAttribute('width', '300'); // clears the canvascontext.fillRect(0,100,50,50); canvas.width = canvas.width; // clears the canvascontext.fillRect(100,0,50,50); // only this square remains |
1.1 getContext()方法
為了在canvas上繪製，你必須先得到一個畫布上下文對象的引用，用本方法即可完成這一操作，格式如下：
context = canvas . getContext (contextId)
方法返回一個指定contextId的上下文對象，如果指定的id不被支持，則返回null，當前唯一被強制必須支持的是“2d”，也許在將來會有“3d”，注意，指定的id是大小寫敏感的。
1.2 toDataURL()方法
此函式，返回一張使用canvas繪製的圖片，返回值符合data:URL格式，格式如下：
url = canvas . toDataURL ( [ type, ... ])
規範規定，在未指定返回圖片類型時，返回的圖片格式必須為PNG格式，如果canvas沒有任何像素，則返回值為：“data:,”，這是最短的data:URL，在text/plain資源中表現為空字元串。type的可以在image/png，image/jpeg,image/svg+xml等 MIME類型中選擇。如果是image/jpeg，可以有第二個參數，如果第二個參數的值在0-1之間，則表示JPEG的質量等級，否則使用瀏覽器內置默認質量等級。
下面的代碼可以從ID為codeex的canvas中取得繪製內容，並作為DataURL傳遞給img元素，並顯示。
| var canvas = document.getElementById('codeex'); var url = canvas.toDataURL(); //id 為 myimg 的圖片元素 myimg.src = url; |

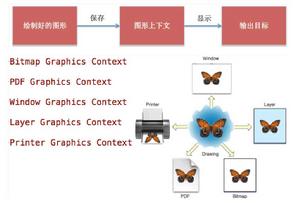

1 二維繪圖上下文 當使用一個canvas元素的getContext(“2d”)方法時，返回的是CanvasRenderingContext2D對象，其內部表現為笛卡爾平面坐標，並且左上角坐標為(0,0)，在本平面中往右則x坐標增加和往下方y坐標增加。每一個canvas元素僅有一個上下文對象。其接口如下：
| interface CanvasRenderingContext2D{ // back-reference to the canvasreadonly attribute HTMLCanvasElement canvas; // statevoid restore(); // pop state stack and restore state void save(); // push state on state stack// transformations (default transform is the identity matrix) void rotate(in float angle); void scale(in float x, in float y); void setTransform(in float m11, in float m12, in float m21, in float m22, in float dx, in float dy); void transform(in float m11, in float m12, in float m21, in float m22, in float dx, in float dy); void translate(in float x, in float y); // compositingattribute float globalAlpha; // (default 1.0) attribute DOMString globalCompositeOperation; // (default source-over) // colors and stylesattribute any fillStyle; // (default black) attribute any strokeStyle; // (default black) CanvasGradient createLinearGradient(in float x0, in float y0, in float x1, in float y1); CanvasGradient createRadialGradient(in float x0, in float y0, in float r0, in float x1, in float y1, in float r1); CanvasPattern createPattern(in HTMLImageElement image, in DOMString repetition); CanvasPattern createPattern(in HTMLCanvasElement image, in DOMString repetition); CanvasPattern createPattern(in HTMLVideoElement image, in DOMString repetition); // line stylesattribute DOMString lineCap; // "butt", "round", "square" (default "butt") attribute DOMString lineJoin; // "miter", "round", "bevel" (default "miter") attribute float lineWidth; // (default 1) attribute float miterLimit; // (default 10) // shadowsattribute float shadowBlur; // (default 0) attribute DOMString shadowColor; // (default transparent black) attribute float shadowOffsetX; // (default 0) attribute float shadowOffsetY; // (default 0) // rectsvoid clearRect(in float x, in float y, in float w, in float h); void fillRect(in float x, in float y, in float w, in float h); void strokeRect(in float x, in float y, in float w, in float h); // Complex shapes (paths) APIvoid arc(in float x, in float y, in float radius, in float startAngle, in float endAngle, in boolean anticlockwise); void arcTo(in float x1, in float y1, in float x2, in float y2, in float radius); void beginPath(); void bezierCurveTo(in float cp1x, in float cp1y, in float cp2x, in float cp2y, in float x, in float y); void clip(); void closePath(); void fill(); void lineTo(in float x, in float y); void moveTo(in float x, in float y); void quadraticCurveTo(in float cpx, in float cpy, in float x, in float y); void rect(in float x, in float y, in float w, in float h); void stroke(); boolean isPointInPath(in float x, in float y); // textattribute DOMString font; // (default 10px sans-serif) attribute DOMString textAlign; // "start", "end", "left", "right", "center" (default: "start") attribute DOMString textBaseline; // "top", "hanging", "middle", "alphabetic", "ideographic", "bottom" (default: "alphabetic") void fillText(in DOMString text, in float x, in float y, optional in float maxWidth); TextMetrics measureText(in DOMString text); void strokeText(in DOMString text, in float x, in float y, optional in float maxWidth); // drawing imagesvoid drawImage(in HTMLImageElement image, in float dx, in float dy, optional in float dw, in float dh); void drawImage(in HTMLImageElement image, in float sx, in float sy, in float sw, in float sh, in float dx, in float dy, in float dw, in float dh); void drawImage(in HTMLCanvasElement image, in float dx, in float dy, optional in float dw, in float dh); void drawImage(in HTMLCanvasElement image, in float sx, in float sy, in float sw, in float sh, in float dx, in float dy, in float dw, in float dh); void drawImage(in HTMLVideoElement image, in float dx, in float dy, optional in float dw, in float dh); void drawImage(in HTMLVideoElement image, in float sx, in float sy, in float sw, in float sh, in float dx, in float dy, in float dw, in float dh); // pixel manipulation ImageData createImageData(in float sw, in float sh); ImageData createImageData(in ImageData imagedata); ImageData getImageData(in float sx, in float sy, in float sw, in float sh); void putImageData(in ImageData imagedata, in float dx, in float dy, optional in float dirtyX, in float dirtyY, in float dirtyWidth, in float dirtyHeight); }; interface CanvasGradient{ // opaque objectvoid addColorStop(in float offset, in DOMString color); }; interface CanvasPattern{ // opaque object }; interface TextMetrics{ readonly attribute float width; }; interface ImageData{ readonly attribute CanvasPixelArray data; readonly attribute unsigned long height; readonly attribute unsigned long width; }; interface CanvasPixelArray{ readonly attribute unsigned long length; getter octet(in unsigned long index); setter void(in unsigned long index, in octet value); }; |
1.1 canvas的狀態
每個上下文都包含一個繪圖狀態的堆，繪圖狀態包含下列內容：
² 當前的 transformation matrix.
² 當前的 clipping region
² 當前的屬性值： fillStyle, font, globalAlpha,
globalCompositeOperation, lineCap, lineJoin,
lineWidth, miterLimit, shadowBlur, shadowColor,
shadowOffsetX, shadowOffsetY, strokeStyle, textAlign,
textBaseline
註：當前path和當前bitmap不是繪圖狀態的一部分，當前path是持久存在的，僅能被beginPath()復位，當前bitmap是canvas的屬性，而非繪圖上下文。
context . restore () // 彈出堆最上面保存的繪圖狀態
context . save () // 在繪圖狀態堆上保存當前繪圖狀態
繪圖狀態可以看作當前畫面套用的所有樣式和變形的一個快照。而狀態的套用則可以避免繪圖代碼的過度膨脹。
1.2 轉換(Transformations)
當建立形狀和路徑時，轉換矩陣被套用到其坐標上。轉換的執行順序是嚴格按順序的(註：原文是反向，經試驗應該是按調用順序的)。
在做轉換/變形之前先保存狀態是一個良好的習慣。大多數情況下，調用 restore 方法比手動恢復原先的狀態要簡單得多。又，如果你是在一個循環中做位移但沒有保存和恢復 canvas 的狀態，很可能到最後會發現怎么有些東西不見了，那是因為它很可能已經超出 canvas 範圍以外了。
context . rotate (angle ) // 按給定的弧度旋轉 , 按順時針旋轉
rotate方法旋轉的中心始終是canvas的原點，如果要改變它，需要使用translate方法。
| context.translate(75,75); for (var i=1;i<6;i++){ context.save(); context.fillStyle = 'rgb('+(51*i)+','+(255-51*i)+',255)'; for (var j=0;j<i*6;j++){ context.rotate(Math.PI*2/(i*6)); context.beginPath(); context.arc(0,i*12.5,5,0,Math.PI*2,true); context.fill(); } context.restore(); } |
context . scale (x , y ) // 按給定的縮放倍率縮放， 1.0, 為不變
參數比1.0小表示縮小，否則表示放大。默認情況下，canvas 的 1 單位就是 1 個像素。舉例說，如果我們設定縮放因子是 0.5，1 個單位就變成對應 0.5 個像素，這樣繪製出來的形狀就會是原先的一半。同理，設定為 2.0 時，1 個單位就對應變成了 2 像素，繪製的結果就是圖形放大了 2 倍。
context . scale ( x , y ) // 按給定的縮放倍率縮放， 1.0, 為不變
參數比1.0小表示縮小，否則表示放大。默認情況下，canvas 的 1 單位就是 1 個像素。舉例說，如果我們設定縮放因子是 0.5，1 個單位就變成對應 0.5 個像素，這樣繪製出來的形狀就會是原先的一半。同理，設定為 2.0 時，1 個單位就對應變成了 2 像素，繪製的結果就是圖形放大了 2 倍。
context . setTransform ( m11 , m12 , m21 , m22 , dx , dy ) // 重設當前的轉換到
context . transform ( m11 , m12 , m21 , m22 , dx , dy ) // 矩陣變換 ， 結果等於當前的變形矩陣乘上
| m11 | m21 | dx |
| m12 | m22 | dy |
| 0 | 0 | 1 |
後的結果
context . translate ( x , y ) // 可以理解為偏移，向 x,y 方向偏移指定的量 , 其用來移動 Canvas 的原點到一個指定的值
. setTransform (m11 , m12 , m21 , m22 , dx , dy ) // 重設當前的轉換到
context . transform (m11 , m12 , m21 , m22 , dx , dy ) // 矩陣變換 ， 結果等於當前的變形矩陣乘上
| m11 | m21 | dx |
| m12 | m22 | dy |
| 0 | 0 | 1 |
後的結果
context . translate (x , y ) // 可以理解為偏移，向 x,y 方向偏移指定的量 , 其用來移動 Canvas 的原點到一個指定的值
綜合實例
下面將是一個綜合實例的JavaScript腳本：
1 context.fillStyle = '#00f';
2 context.strokeStyle = '#f00';
3 context.lineWidth = 4;
4 context.fillRect (0, 0, 150, 50);
5 context.strokeRect(0, 60, 150, 50);
6 context.clearRect (30, 25, 90, 60);
7 context.strokeRect(30, 25, 90, 60);
可以把上面代碼放置在文檔head部分中，或者放在外部JavaScript檔案中 。
