XTAL

xtal表示外部晶振（或外接晶振）（External Crystal Oscillator)。而外部晶振常常連線至單片機的引腳，常常使用XTAL加上數字表示連線外部晶振。

基本信息

• 英文名：External Crystal Oscillator

• 簡稱：XTAL
• 解釋：指時鐘電路引腳
• 定義：外部時鐘輸入

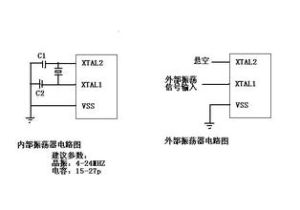

通常我們在單片機的引腳出會發現這個詞，它一般是指時鐘電路引腳如：XTAL1和XTAL2 ，在·MCS－51單片機中：

XTAL1：接外部晶振和微調電容的一端，在片內它是振盪器反相放大器（該放大器構成片內振盪器振盪器的頻率是晶體振盪頻率）和時鐘發生器的輸入端；若使用外部時鐘時，該引腳接地（對於HMOS單片機）或懸空（對於CHMOS單片機）。

XTAL2：接外部晶振和微調電容的另一端，在片內它是振盪器反相放大器的輸出；若使用外部時鐘時，對於HMOS單片機，該引腳接外部時鐘的輸入；對於CHMOS單片機，該引腳應懸空。
