USS[USS協定]

USS協定（Universal Serial Interface Protocol通用串列接口協定）是SIEMENS公司所有傳動產品的通用通訊協定，它是一種基於串列匯流排進行數據通訊的協定。USS協定是主-從結構的協定，規定了在USS匯流排上可以有一個主站和最多31個從站；匯流排上的每個從站都有一個站地址（在從站參數中設定），主站依靠它識別每個從站；每個從站也只對主站發來的報文做出回響並回送報文，從站之間不能直接進行數據通訊。另外，還有一種廣播通訊方式，主站可以同時給所有從站傳送報文，從站在接收道報文並做出相應的回響後可不回送報文。

基本信息

• 中文名：通用串列接口協定
• 英文名：Universal Serial Interface Protocol

• 公司：SIEMENS公司
• 釋義：通用通訊協定

優點

1. 對硬體設備要求低，減少了設備之間的布線，

2. 無需重新連線就可以改變控制功能，

3. 可通過串列接口設定或改變傳動裝置的參數，

4. 可實時的監控傳動系統。

通訊連線

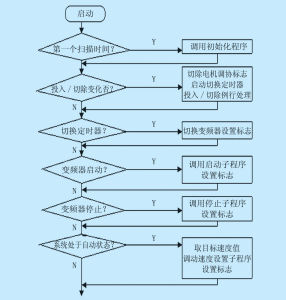

USS[USS協定]

1. 條件許可的情況下，USS 主站儘量選用直流型的CPU（針對S7-200 系列） 2. 一般情況下，USS 通訊電纜採用雙絞線即可（如常用的乙太網電纜），如果幹擾比較大，可採用禁止雙絞線。
