ULN2803

ULN2803，採用AP=DIP18,AFW=SOL18封裝方式。 八路NPN達林頓連線電晶體陣系列特別適用於低邏輯電平數字電路（諸如TTL, CMOS或PMOS/NMOS）和較高的電流/電壓要求之間的接口，廣泛套用於計算機，工業用和消費類產品中的燈、繼電器、列印錘或其它類似負載中。所有器件具有集電極開路輸出和續流箱位二極體，用於抑制躍變。ULN2803的設計與標準TTL系列兼容，而ULN2804 最適於6至15伏高電平CMOS或PMOS。

基本信息

• 中文名：ULN2803

• 輸出擊穿電壓：50(V)
• 封裝類型：AP=DIP18,AFW=SOL18
• 輸出電流：500(mA)

主要特點

達林頓管驅動器

包含8個NPN達林頓管

高耐壓，大電流

無鉛/RoHS認證

輸入電阻 :2.7k(Ω)

推薦輸入電壓:5(V)

溫度範圍:-40℃～+85℃

包裝規格:AFW:Tapeℜel|

卷帶AP:Tube|管裝

不要超過每個驅動器的電流的限制

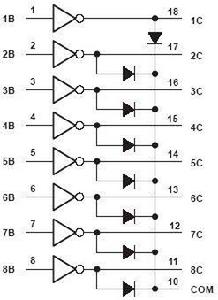

引腳功能：
