主要參數
阻抗: 輸出4Ω 以上 TDA2005是10W×2輸出的音頻功率ic，外形為兒腳單向排列，使用電壓範圍8～18V，靜態電流60mA，也可以接成btl輸出形式。
在12V電壓下，各管腳的電壓值如下(從1腳到11腳依次排列)：1.3、0.74、7.13、0.71、1.27、0、11.4、5.77、12、5.7、11.3。用TDA2004也可替換。
TDA2005具有工作電壓範圍廣（8-18V），失真小，外圍元件少等特點

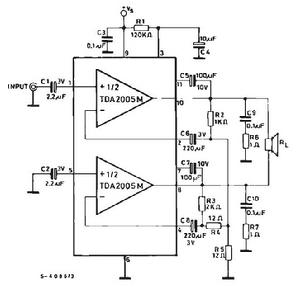

TDA2005典型套用電路
TDA2005典型套用電路 TDA2005典型套用電路 TDA2005典型套用電路
