概述
| SmartFusion是全新的ARM和FPGA的混合體，在ACTEL獨特的模數混合的Fusion系列的基礎上融入了高效的ARM核心——Cortex-M3，該核心屬於硬核，不占用FPGA的邏輯資源，不僅具有FPGA的高速並行的特點，而且可以發揮ARM靈活控制的長處，取長補短，它將成為新一代SOC完美的解決方案。 |
|
特性
高效的Cortex-M3系統內嵌的Cortex-M3運行速度可達100MHz，1.25DMIPS/MHz的執行效率；內部最高可達64Kbyte的SRAM和512Kbyte的Flash；內部的AHB匯流排陣列，最高可達16Gbps的片內匯流排頻寬；內部帶有1路10/100乙太網的MAC；2路的IC接口；2路的16C550全功能的UART；2路的SPI接口；2個32位的定時器和1個32位的看門狗定時器；集成8通道的DMA控制器；內部集成100MHz精度為1%的RC振盪器，外部可接1.5MHz~20MHz的時鐘以及提供給RTC的32KHz低功耗的時鐘。高性能的FPGA基於Actel Flash架構的ProASIC3的核心，採用130nm，7層金屬的CMOS工藝；可程式並且掉電非易失性；最多11,520個Tile(觸發器)；最高可達350MHz的性能；內部最多96Kbit的SRAM或FIFO；具有128位的AES和128位的Flash LOCK加密技術；最多具有2個PLL，輸入1.5~350MHz，輸出0.75~350MHz，可實現動態的配置。可程式的模擬模組內部最多可達3路12位的ADC，在8位模式下最高速度可達600Ksps;內部帶有2.56V的參考電壓；內部具有可輸出1.5V的電壓調整模組；最多可達3路12位的DAC，最高速度可達600KHz;內部具有最多5個高性能的模擬信號配置單元（SCB），每個SCB單元裡面包含電壓監控、溫度監控和電流監控模組；最多可達10路高速的比較器(TPD=50ns)；其他特性FPGA的I/O支持LVDS、PCI、PCI-X、LVTTL、LVCOMS等I/O電平標準，最高可輸出24mA的電流，最高速度可達350MHz；Cortex-M3處理器系統的I/O帶有斯密特觸發器，輸出電流可達8mA，速度最高為180MHz；可使用TKStudio、Keil等開發軟體，以及AK100等仿真工具；用戶最多可用I/O為204個。

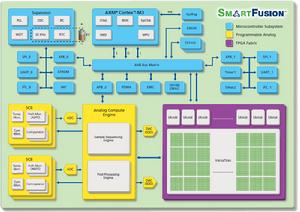

功能框圖
開發平台

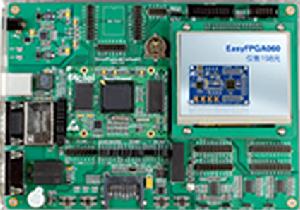

| SmartFusion&CortexM3-200開發平台 |
 | SmartFusion是Actel的新一代內嵌有Cortex-M3處理器和模擬採集功能的基於Flash架構的FPGA。內嵌的Cortex-M3處理器運行速度高達100MHz，1.25DMIPS/MHz的執行效率，且內置MPU和單周期的硬體乘法器和除法器。SmartFusion將成為SOC設計的最佳解決方案。
SmartFusion&CortexM3-200是廣州致遠電子有限公司針對SmartFusion晶片設計的開發平台，選用A2F200-FG484晶片，採用核心板+底板的方式，板上集成豐富的外設接口，可以為研發、學習提供一個易學易用的平台。 |
|
