SW3超音波測厚儀

測厚原理

SW3超音波測厚儀是根據超音波脈衝反射原理來進行厚度測量的,當探頭髮射的超音波脈衝通過被測物體到達材料分界面時,脈衝被反射回探頭,通過精確測量超音波在材料中傳播的時間來確定被測材料的厚度。

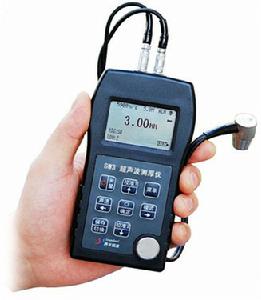

sw3超音波測厚儀

產品特點

特點

  • 精度0.1mm
  • 自動零點校準,測量前無需人工零點校準
  • 自動識別探頭,允許探頭隨意更換,探頭兩插頭插入不分正反
  • 標準、掃查、報警、差值、高溫、均值、曲面等多種測量模式可選
  • 內置9種常用材料聲速可直接選用,也可手工輸入已知聲速
  • 可通過測量已知厚度試塊做單點校準或兩點校準來確定未知材料聲速
  • 專用曲面測量模式適用於管材壁厚測量,提高曲面厚度測量精度
  • 適合於金屬、玻璃、塑膠、橡膠等多種材料的厚度測量
  • 選用各種頻率、直徑、使用溫度的探頭,可滿足各種特殊測厚套用(例如:薄板,管材,特厚材料,灰口鑄鐵,高溫材料等)
  • 2000組測量數據的大容量數據存儲
  • 常用功能只需操作面板快捷鍵,簡單直觀易學,更多功能需要進入選單操作
  • 顯示單位可在毫米和英寸間選擇
  • 測量顯示界面實時顯示聲速、探頭諧振頻率、耦合狀態、電池剩餘電量、測量模式等信息
  • 背光功能,可在無光照環境中使用
  • 低電壓或長時間閒置自動關機
  • 螢幕顯示旋轉功能,方便倒掛儀器檢測

參數

測量範圍 1.2mm~200mm
(標準模式)
穿透塗層
測量範圍 /
曲面
測量範圍 下限Φ15mm×1.0mm(7.5MHz,Φ6mm探頭)
下限Φ10mm×1.2mm(7.5MHz,Φ6mm探頭)
顯示精度 0.1mm/0.01inch
材料聲速 509m/s~18699m/s
測量精度 ±(1%H+0.1)mm
接收頻寬 1MHz~10MHz(-3dB)
測量頻率 2~20次/秒(可設定)
電 源 3VDC(兩節AA鹼性電池)
工作時長 280小時(自動模式)
100小時(背光打開)
顯 示 屏 128×64 點陣LCD
外形尺寸 136(L)×72(W)×20(H)mm
重 量 176g(含電池)
工作溫度 -10~﹢50℃
工作濕度 20%~90%RH
自帶試塊厚度 3mm

產品用途

凡能使超音波以一恆定速度在其內部傳播的各種材料均可採用此原理測量,如金屬類、塑膠類、陶瓷類、玻璃類。可以對各種板材和加工零件作精確測量,另一重要方面是可以對生產設備中各種管道和壓力容器進行監測,監測它們在使用過程中受腐蝕後的減薄程度。廣泛套用於石油、化工、冶金、造船、航空、航天等各個領域。
