發展沿革
它是世界上第一個使用整體組合衝壓發動機的實用型超音速反艦飛彈。俄羅斯稱該型飛彈的單發命中機率為0.8,平均只需1.2枚飛彈就能摧毀一艘驅逐艦,1.5枚即可摧毀一艘排水量2萬噸級的運輸船。該彈早期型號的射程為120公里,改進型達200公里,高空最大飛行速度3馬赫,低空最大飛行速度2.2馬赫,在接近目標時可做“S”型機動,以避開攔截火力。“白蛉”飛彈戰鬥部裝藥300千克,大約是法國飛魚飛彈戰鬥部的兩倍,比美國魚叉飛彈重75千克。“白蛉”已發展成一種通用型系列化飛彈,其最新改進型3M80E/MBE配有“梅納瑞”ME型目標定位雷達和數據交換系統。“日炙”SS-N-22的設計思想是使敵方沒有足夠的反應時間來進行攔截,提高飛彈的突防能力,用於打擊美國裝有“宙斯盾”防禦系統和“標準”SM-2艦對空飛彈的水面戰艦。彩虹設計局針對“宙斯盾”系統的雷達探測距離、處理速度和“標準”SM-2飛彈的發射加速度、最大過載係數、最小攻擊距離等特性,設計這種高速低空飛行“日炙”SS-N-22飛彈系統。該飛彈在到達射程90公里處,僅需兩分鐘,因此能在“宙斯盾”系統完成探測、跟蹤、鎖定、判斷、發射、飛彈制導程式之前到達目標艦的防禦區,有較高的生存能力和突防能力。
“日炙”SS-N-22飛彈的射程基本型為90公里,改進型3M82為120公里,改進型X-41空對艦飛彈射程為250公里;飛行速度2.3馬赫;飛行高度為20米(末段掠海高度為7米);單發命中機率為94%;貯存一年半不需維修;有防核爆炸影響的能力。該飛彈採用圓柱形彈體,尖錐形頭部,尾段稍有收縮的布局結構。液體整體式火箭衝壓發動機推動。在巡航段採用慣導系統導航,用無線電高度表控制巡航高度,末段用主/被動雷達導引頭制導,導引頭開機後先是被動狀態工作,這樣有很好的隱蔽性,如導引頭未收到目標信號再轉為主動狀態工作。在電子干擾下,導引頭將自動尋向干擾源。該飛彈使用半穿甲爆破戰鬥部,質量為320千克,內裝高能炸藥,引信能延時引爆。
技術特點
結構設計

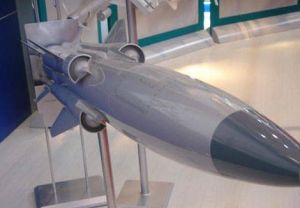

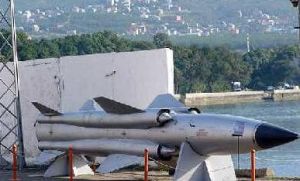

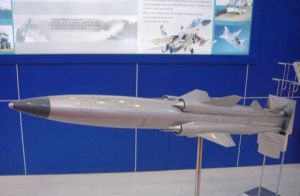

該飛彈的彈體以適應高速飛行時所產生的氣動加熱,並留有一定的熱強度貯備,全部由鈦合金構成。飛彈動力裝置採用俄羅斯(原蘇聯)獨有的內含可脫落助推器的液體衝壓組合發動機。它將常現液體衝壓發動機與固體火箭發動機巧妙結合,技術簡單可靠。四個半圓形進氣道位於飛彈中部,助推器置於發動機燃燒室中。發射後,助推器將飛彈加速至衝壓發動機的工作速度,爾後,燃燒完的助推器脫落,此時整體式液體衝壓發動機中可摺疊火焰穩定器展開,進氣道擋板破碎,開始進氣,點火器點火,發動機開始工作。
制導方式為發射後不管,採用自控(自動駕駛儀)、無線電高度表及主被動複合雷達未制導。在自控段採用自動駕駛儀,既能滿足控制精度要求又可降低成本。無線電高度表的測量誤差很小,低空飛行高度波動僅為0.5-1米。未制導雷達採用主動(波長2厘米)、被動(波長3厘米)複合制導體制。被動雷達在飛行中不斷接收目標輻射信號,用以修正飛行彈道。當主動雷達捕捉到目標後,飛彈轉入主動雷達制導,波導引頭可抗多種干擾及6級海雜波。雷達作用距離較遠,天線搜尋範圍寬。

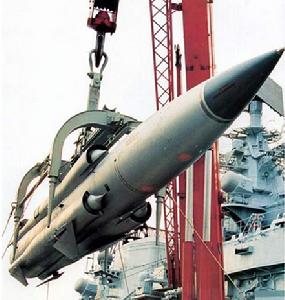

該飛彈的發射方式為固定箱式發射,發射扇面為±60度。發射箱固定安裝在艦艇上,內有空氣調節系統,允許多次發射,經維修後可繼續使用。飛彈裝填的過程是利用一個前置式延伸支架與發射架對接,然後將飛彈吊至支架,再滑入發射箱,完成裝填。該飛彈有較好的可靠性及可使用性,上艦完好率高,使用維護簡單且保存期較長,處於作戰狀態的飛彈可在艦上存放一年以上,而且到期後還可再延壽以保證使用。其鈦合金彈體能滿足‘三防’要求(防水、防潮濕、防鹽霧),可在惡劣的環境條件下使用。
火控系統

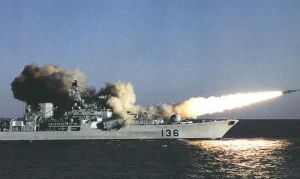

“現代”級驅逐艦裝有8個‘曬斑”飛彈發射裝置,布置在艦兩舷,搜尋制導雷達為船頭的“音樂台”(這也是北約命名)雷達。作戰時目標數據送至飛彈指揮儀,指揮儀解等射擊諸元,通過射檢發控台分兩路控制飛彈發射,飛彈火控系統可對飛彈進行目標分配。指揮員在確定攻擊目標後,通過發往台裝走飛彈導引頭搜尋角及風速、風向,此時可隨時發射飛彈飛彈發射後的延遲數秒起飛。齊射間隔為5秒。
技術支援系統除飛彈採用自動化測試設備以外,技術陣地還配置有檢測、運輸、裝填、加注等車輛,以完成飛彈測試、裝填、加注、運輸等任務。整個測試由計算機控制,通過檢查站、機件站、目標模擬器對多個參數進行自動檢查。檢查時間15分鐘,檢查結果如各種參數、偏離允許值百分數和超差值等則通過印表機輸出。
發射裝置
海軍型的SS-N-22配備了蘇聯海軍“現代”級飛彈驅逐艦和“閃電”級飛彈快艇,制導雷達均為“音樂台”。空軍型的Kh-41則可以裝備蘇-33、蘇-34等作戰飛機。“閃電”級艇上安裝兩組2管發射器,分別分別安裝在前部島形建築兩側,向上射角約為15度。
“現代”級艦上裝備的該系統由兩組4管發射器組成,分別安裝在前部島形建築兩側,向上射角約為15度。全艦共攜帶8枚飛彈。
性能數據
名稱:3M80“白蛉”(3M80是生產編號,飛彈的海軍型被稱為P270,空軍型被稱為Kh-41)北約代號:SS-N-22“曬斑”(Sunburn,港台地區又譯“日炙”)
翼展:2.11米,摺疊翼:1.3米,
發射重量:3950千克
戰鬥部:300千克(半穿甲),有效裝藥量為150千克
有效射程:120千米
巡航速度:大於2.3馬赫
巡航高度:7-20米
末端機動:10-15g
飛彈發射系統由飛彈、艦載火控系統、技術支援系統組成。
服役事件
中國引進現代級驅逐艦上裝備了此型飛彈。前兩艘現代級戰艦("杭州"136號及"福州"137號)上裝備的中程超聲速反艦飛彈--馬斯基特-Е型飛彈(北約稱為"日炙")的最大射程為120公里,而在最新式的956EМ型戰艦("泰州"138號和“寧波”139號)上,經過改進了的馬斯基特-МВЕ型飛彈的射程則達到了240公里。該飛彈至今約生產了700枚。據報導,印度已購買了該飛彈,裝備了“德里”級驅逐艦,每艘艦上裝有兩個雙聯裝發射架,艦上裝有“印德拉”火控雷達。另有報導說伊朗也購買了該飛彈。
