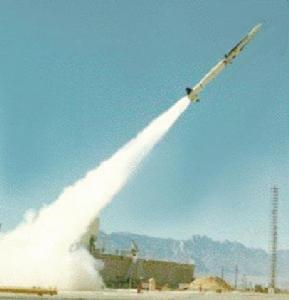

![SM一2/SM一3飛彈](/img/e/527/nBnauM3X2YDN3EDM0EDNwkDM5ETMwADMwADMwADMwADMxAzL0AzL2YzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
一、概述
SM系列飛彈又稱“標準”系列艦空飛彈,是美國海軍為取代RIM-2“小獵犬”和RIM-24“韃靼人”艦載防空飛彈於1963年開始研製的中遠程全天候艦隊防空系統。“標準”防空飛彈可以攻擊中高空飛機、反艦飛彈及巡航飛彈,必要時還可攻擊水面艦艇。經過幾十年不斷的改進,“標準”飛彈已經發展成擁有數十種型號的龐大家族。不但成為美國海軍的主要防空系統,而且還裝備在其它十幾個國家和地區的100多艘艦艇上。另外,美國還在防空型的基礎研製了“標準”空對地反輻射飛彈,在70年代和80年代被美國海軍和空軍大量裝備。“標準”Ⅰ系列(SM-1)艦空飛彈
二、型號演變及技術性能
“標準”系列飛彈主要分Ⅰ、Ⅱ、Ⅲ型三大系列,每個系列又分為多種型號。最早投入使用的是“標準”Ⅰ系列(SM-1)。目前美國海軍主要使用的是“標準”Ⅱ系列(SM-2)。倍受關注的“標準”Ⅲ型(SM-3)是正在研製中的一種新型遠程防空飛彈,是美國海基戰區飛彈防禦系統(TMD)的重要一環。此外,美國海軍還在研製“標準”lV對陸攻擊型(SM-4),用於對陸火力支援。1、“標準”Ⅱ(SM-2)系列
“標準”Ⅱ型是作為美國海軍“宙斯盾”防空系統攔截彈,在SM-1型的基礎上研製的。“阿利伯克”級飛彈驅逐艦目前裝備的就是這個系列。SM-2系列採用了慣性中程制導/指令中程修正加半主動雷達自動尋的制導的複合制導體制,由MK41垂直發射系統或MK26飛彈發射器(GMLS)發射,由尾部彈翼控制飛行方向。在飛向目標途中,通過數據鏈從Mk74“韃靼人”或Mk76“小獵犬”火控系統嚮導彈傳送目標修正指令,或通過“宇宙盾”艦上的指令制導上傳數據鏈嚮導彈傳送目標指令,直到末端才需要雷達照射。此外,SM-2飛彈採用了先進的單脈衝導引頭和數字計算機控制,有效地克服了SM-1飛彈的缺點,提高了射程、精度和抗干擾能力等。先後裝備美國海軍的SM-2系列有BlockⅠ、BlockⅡ、BlockⅢ、BlockⅢA、BlockⅢB以及BlockⅣ增程型(ER)。
SM-2 BlockⅠ型飛彈
SM-2 BlockⅠ型飛彈編號為RIM-66C;由MK26發射器發射的編號為RIM-66D;1978年投入使用,1984年停產。該型與SM-1 Block Ⅳ型飛彈非常相似,具有相同的制導和推進系統,但採用了新型的Mk115爆破殺傷戰鬥部,並加裝了中段指令修正系統,飛彈的有效射程46千米。RIM-66D為反輻射自導引型飛彈,稱為“標準”ARM,該型只用於出口,曾經是許多國家海軍的主力防空武器。“標準”ARM採用了一套反輻射尋的器以避開雷達散射,該飛彈的射程能夠達到80海里以上。
SM-2 BlockⅡ型飛彈1983年裝備美國海軍,編號為RIM-66G;由MK41垂直發射系統發射的編號是RIM-66H,由MK26發射器發射的是RIM-66J。該型飛彈採用了新的Mk104雙推力火箭發動機,進一步增大了射程,達到166公里;提高了對抗更快、高機動目標的能力。同時,還引用了全數位訊號處理技術,並採用Mk115爆破殺傷戰鬥部。
SM-2 BlockⅢ型飛彈
SM-2 BlockⅢ型飛彈的研製工作始於1984年,是在SM-2 BlockⅡ的基礎上研製的,與BlockⅡ相比,提高了電子性能,並加入了Mk45 Mod 8目標探測裝置,以提高對抗低空目標的性能。由MK26發射器發射的型號是RIM-66K,MK41垂直發射系統發射的是RIM-66L和RIM-66M。BlockⅢ於1988年6月獲得批量生產許可。
SM-2 BlockⅢ及BlockⅢA、BlockⅢB等型一直用於美國海軍“提康德羅加”級(CG-47)飛彈巡洋艦和“阿利·伯克”級飛彈驅逐艦,是上述兩型艦上“宇宙盾”武器系統中的重要武器。BlockⅢA是BlockⅢ的改造型,加入了Mk125戰鬥部,戰鬥部爆片具有更大的速度,對來襲目標的毀傷能力更大,還加入了Mk45 Mod9目標探測裝置,進一步增加了反掠海目標的能力。1992年,BlockⅢA獲得批量生產許可,1994年1月,首先裝備在“維克斯堡”號飛彈巡洋艦上。“標準”Ⅱ中程飛彈家族中的新秀是雙模式SM-2 BlockⅢB飛彈,該飛彈加入了一套輔助紅外感測器。BlockⅢB飛彈是根據美國海軍的“改進飛彈自動尋的能力”計畫研製的,在該計畫中研製完成了半主動式雷達自動尋的通道,提高了飛彈在最後階段對付重要目標的性能,擴展了飛彈制導邏輯運算功能,使飛彈能夠更好地處理從艦上和飛彈尋的器上傳來的信息。飛彈通過評估每個感測器的信息,來決定由哪個感測器制導攻擊目標。SM-2 BlockⅢB飛彈於1995年2月開始了小批量試生產。一年後的1996年4月,BlockⅢB飛彈進行了作戰評估,由美國海軍“夏洛”號巡洋艦承擔了發射任務,試驗結果表明飛彈的作戰效率和適應性均有提高,但同時發現對中程目標的識別能力有所減弱,經過改進,1998年2月又進行了一次飛行試驗,結果表明該飛彈性能仍有待改進。美國海軍接著於1998年12月,在新服役的“德凱特”號驅逐艦的“軍艦作戰系統資格試驗”中對BlockⅢB進行了試驗,發射了8枚飛彈,有7枚飛彈分別命中了低空、高空、近程目標。
SM-2 BlockⅣ增程型結構圖
SM-2 BlockⅣ增程型
SM-2 BlockⅣ增程型是在SM-2的基礎上加裝助推器而成的,編號是RIM-67B/C,最大射程達到185公里,最大射高24000米,彈長8.23米,彈徑346毫米,彈重1451公斤。SM-2 BlockⅣ主要用於艦隊區域防空;除了增加了射程和複雜電子干擾情況下的攔截能力,其機動能力也比BlockⅢ型更強。RIM-67B型採用可提供高機動性的Mk30-2改進型主發動機,並安裝了Mk12型助推器。RIM-67C型則採用Mk30-3發動機,並安裝了Mk70新型助推器。
1993年美國海軍開始研製具有攔截彈道飛彈能力的BlockⅣ A型,BlockⅣ A型採用BlockⅣ的彈體,制導裝置換成無線電指令/紅外線雙模式感測器,使飛彈的靈敏度和抗干擾能力進一步提高;同時改進了自動駕駛/控制系統。按照設計要求,該彈可以由“宙斯盾”系統跟蹤,攔截彈道飛彈,構成海面艦艇與近海岸地區的彈道飛彈防禦網,同時仍然保留了原有的防空能力。1997年1月24日,美國海軍首次進行反彈道飛彈試驗,BlockⅣ A型飛彈的“發展測試彈”(DTR-1)成功的攔截了彈道飛彈靶彈。
2、“標準”Ⅲ(SM-3)反彈道飛彈
目前雷西恩公司正在加緊研製的SM-3型是美國海基戰區飛彈防禦系統(TMD)的重要一環,用來攔截中,遠程彈道飛彈。該型沿用SM-2 BlockⅣ型的彈體和發動機;改裝了第3級發動機以及加裝全球定位/慣性導航系統,攔截方式則採用波音公司研製的“動能攔截彈頭”(LEAP)直接撞擊目標。美國海軍計畫在 “宙斯盾”艦艇上部署彈道飛彈防禦系統。截至2004年1月,SM-3已經進行了4次攔截試驗。目前,雷聲公司已向美軍交付了6枚SM-3的改進型 Block I飛彈,還將根據契約交付其它5枚或更多。2005年7月,有訊息稱, 美海軍與雷錫恩公司簽訂了一項價值1.241億美元的契約,旨在生產、測試和嚮導彈防禦局交付追加的SM-3飛彈,以滿足"宙斯盾"彈道飛彈防禦系統部署的需求。該契約是改進型SM-3 Block IA飛彈的第一項生產契約。SM-3 Block IA型飛彈提高了飛彈的可靠性和保障性,同時降低了飛彈的成本。SM-3飛彈已經從工程研製階段轉換到生產加工階段,並和SM-2飛彈一起在雷錫恩公司飛彈系統分公司的軍工廠生產,這些軍工廠分別位於亞利桑那州的圖森市和阿肯色州的卡姆登市。SM- 3飛彈的動能戰鬥部將在圖森的最新式的攔截器生產工廠進行生產和測試。雷錫恩公司將負責SM-3飛彈(包括動能戰鬥部)的研製和集成工作,公司領導的研製小組包括波音公司、航空噴氣系統公司和阿連特技術公司。SM-3飛彈還在加利福尼亞州的阿納海姆市和馬里蘭的埃爾克頓市進行研製和生產。
3、“標準”Ⅳ(SM-4)對陸攻擊型
由SM-2 BlockⅡ/Ⅲ型飛彈改進而來,裝備先進的全球定位制導系統,MK125改進型彈頭;同時具有超音速飛行能力。將在美國海軍的近海火力支援(NSFS)中扮演重要角色。
