概述

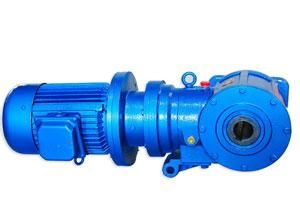

SBD系列申克稱專用減速機是為申克稱配套而獨特設計製造的新型傳動裝置。SBD系列申克稱專用減速機是由行星擺線減速傳動為前級減速、弧齒錐齒減速傳動為後級減速直聯組合而成。SBD系列申克稱專用減速機採用軸孔輸出,使機型獲得儘可能小的外形尺寸。SBD系列申克稱專用減速機中的行星擺線減速機構採用軸承鋼(Gcr15)經淬火處理,硬度達HRC58-62。弧齒錐齒採用優質滲碳鋼(20Cr Mo Ti),經滲碳淬火處理後硬度也達到HRC58-62。SBD系列申克稱專用減速機與其他類型的減速機最大的區別就是在SBD系列申克稱減速機的高速輸入端可配有多種測速裝置和接口。申克稱專用減速機廣泛套用於冶金,水泥,鋼鐵,礦山,煤炭,化工等行業的調速秤上。
簡介
型號SBD50、SBD65、SBD75、SBD85
DZXD50、DZXD65、DZXD75、DZXD85安裝方式代號基本型 | 腳板式 | 懸掛式 | 法蘭式 |
J | W | P | G |
0.25~7.5KW
傳動比32~1888.24
測速方式代號測速發電機 | 電感頭與齒輪盤 |
A | B |
800~4500(N.M)
出軸孔徑Φ28、Φ35、Φ40、Φ50、Φ55、Φ60、Φ65、Φ70
特點
1、高速比,效率高
2、結構緊湊體積小
3、運轉平穩,噪音低
4、使用可靠、壽命長
5、適合正反轉
相關參數
型號 | 電機功率 | 減速比 | 安裝方式 | 測速方式 | 出軸孔徑 | 安裝方式 |
50 | 0.25-1.1KW | 48.375-1922.570 | P.G | A.B | 28 35 40 | 從電機風罩方向看左或右 |
65 | 0.25-3.3KW | 36-2313.60 | W.P.G | A.B | 40 45 50 | |
75 | 0.55-4KW | 34-1863.55 | J.P.G | A.B | 50 55 60 | |
85 | 0.75-7.5KW | 32-1888.24 | J | A.B | 60 65 70 |
