系統簡介
火炮飛彈智慧型管理系統是利用RFID射頻識別技術實現對火炮電壓保障檢測、雷達目標識別、雷達傳送目標模擬信號、火炮接受模擬信號、自動化調控等一系列信息化智慧型化管理的系統。該系統能提供火炮供電車的電壓的實時檢測，保障火炮的正常電流供應;雷達對目標的掃描監測，識別功能，雷達掃描到目標信息，將目標信息以模擬信號的形式傳給火炮，觸發火炮飛彈自動發射，擊落目標。系統能有效、準確、智慧型地實現火炮電壓監測，雷達自動傳送目標信號，觸動火炮飛彈對目標自動發射，為我國軍事的國防提供高科技管理手段。
RFID火炮飛彈智慧型管理系統系統優勢
數據採集實時性，實時監測火炮供電車的電壓電流，及時提供電壓保障服務;
信號傳輸及時性，雷達將檢測到的目標情況及時以模擬信號的形式傳輸給火炮，檢測模擬信號的傳輸效率;
無線速率最快，抗干擾能力極強：採用最新射頻晶片，這樣大大地減少了空中碰撞和干擾，技術國內處於領先狀態;
實現各級人員實時掌握火炮的狀況，實現信息通透的管理方式;
避免了人工監控易出現人為差錯和信息交流不及時的傳統管理模式
減少了人工作業的工作量，提高作業效率。
系統設計
總體架構和系統模型的建設：通過對網路架構、雷達、通信路由、軟硬體組合及系統規模與性能進行深入分析，確立監控系統軟體與數據採集硬體設備之間的層次關係，確定各功能模組的劃分，模組之間的接口，完成總體架構的建設。充分考慮系統的可集成性(Integratability)、可配置性(Configurability)、可適應性(Adaptability)、可擴展性(Extensibility)和可靠性(Reliability);
軟體平台的架構建設：基於面向對象設計技術、分散式網路、和各種先進的資料庫及組態技術，建設適合即時、現場、遠程監控的，便於擴容和修改的系統軟體基礎平台，充分體現面向離散對象的系統套用集成，支持實時活動，實現基於現場管理規則和綜合管理知識的管控結合。
功能模組的具體軟體開發，包括：
1）參數管理模組(火炮的各項參數)
2）保養管理模組(火炮的定時保養)
3）目標記錄管理模組(雷達對目標的檢測)
4）自動發射管理模組(火炮自動發射)
5）報警管理模組(出現異常的報警)
工作流研究：設計工作流模型及網路數據流規劃，支持各種控制和溝通策略，支持、過程的各種工作流程，實現製造管理過程的自動驅動、記錄、跟蹤、分析、信息共享等，並容易實現與軍隊現有管理系統的無縫集成，形成一個信息流的順暢通道;
n 設備通信與集成和數據接口技術：規範被監控設備與系統接口，包括數字或模擬感測器、可程式控制器(PLC)、直接數字控制器(DDC)、控制執行器、視像裝置等;各種設備和系統的數據格式及協定轉換方式的研究，滿足大容量、高速的數據存貯和訪問，具有實時、連續的歷史數據檢索，提供複雜、特別的數據查詢;
智慧型化決策支持功能的實現：實時監控的目的在於為調度、運行操作人員的決策提供數據，如果系統能在反映生產狀況的同時具有數據分析功能，進而提出操作方案和建議，其實用性才能得以真正體現。這一問題的解決有賴於智慧型技術的套用和專家經驗的歸納表達;

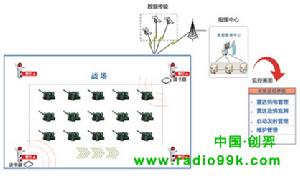

系統的總體架構
RFID火炮飛彈智慧型管理系統整個系統分為四級架構，由連級—營級—團級—作戰指揮中心組成。由於連級—營級—團級—作戰指揮中心通過軍隊專用的網路進行數據的實時共享，所以雷達管理和火炮飛彈管理涉及所有信息，可由其各個領導級的管理平台進行實時查詢顯示。
上下級管理平台數據信息的共享主要體現在：
(1) 設備實時狀態信息共享。通過軍隊專用網路實現設備現狀信息的共享，團級以上管理平台可實時查看現有設備的情況。
(2) 警報信息共享。雷達掃描到目標可觸發報警，各個級別的管理平台也可實時收到。
(3) 火炮飛彈、雷達管理信息共享。火炮飛彈信息和雷達管理信息的更改，會及時更新到各級監控平台，不會造成所有管理信息的錯誤和延遲。
(4) 維護記錄信息共享。
(5) 備份數據共享。
上級管理平台監控調度
除了信息的共享外，上級管理平台可完成對下級平台的監控調度功能。
3.2 硬體平台基礎
3.2.1 標籤
(1)技術參數
天線接口：1個SMA型接口
無線通訊接口：2.4G ZIGBEE
I/O接 口：1路雷達電壓檢測 1路供電機開關檢測
讀取速度：120張/秒(2.4G有源標籤)
輸出功率：5dBm~25dBm(可調)
電 源：12V 3A 直流
(2)電路原理
3.2.2 手持機
在火炮管理現場，使用PDA可對雷達及供電機進行檢測，對設備相關數據查詢、更新、以及向指揮中心火炮飛彈管理平台傳送信息。
(1)產品性能
工作頻率：2.4GHz―2.5GHz ISM 微波段
識別距離：有效識別距離可達1500m，可調節
識別速度：最高識別速度可達200公里/小時
識別能力：同時識別 200 張標籤
主 頻：400MHz;
作業系統：WINCE5.0、MOBILE6.0, 可以支持全球各種語言版本;
尺寸重量：125 x 77 x 19(單位/毫米);
顯 示 屏：4.3英寸低溫多晶矽高分辨800X480 真彩WVGA顯示屏;
攝 像 頭：300萬像素，自動對焦 ;
無線模組：標配802.11b/g、藍牙2.0傳輸功能+GSM/GPRS+GPS;
電池容量：標配2000mA.H大容量鋰電池;
喇 叭：雙聲道喇叭，每個喇叭功率為：700mW;
作業系統：WINCE/MOBILE。
(2)產品特點
我公司自主研發的手持機是專門針對行業性客戶需求推出的一款性價比極高的手持智慧型機。集語音、視頻、數據傳輸於一體，定位於專業的工業級手持終端，具有抗震抗摔,耐高低溫等特點，適用於各種複雜惡劣的作業環境。該產品採用為終端的應急通訊系統可以套用到軍隊、公安、建築、採礦、監獄、消防、地震救災、武警防爆、港口作業、國土勘察、海關緝私、電力、鐵路、高速公路、精準農業、畜牧業管理、食品安全、易燃易爆品溯源等領域。
3.2.3路由器
(1)產品性能
工作頻率：2.4GHz~2.4835GHz
符合標準：IEEE 802.15.4
讀取距離：30~300m
天線接口：1個SMA型接口
無線通訊接口：2.4G ZIGBEE
讀取速度：20~250KB/S
輸出功率：5dBm~25dBm(可調)
電 源：12V 3A 直流
3.2.4協調器
(1)產品性能
工作頻率：2.4GHz~2.4835GHz
符合標準：IEEE 802.15.4
讀取距離：30~300m
天線接口：1個SMA型接口
無線通訊接口：2.4G ZIGBEE
有線通信接口： 10/100M Ethernet
網路協定： DHCP、HTTP、TCP/IP
讀取速度：20~250KB/S
輸出功率：5dBm~25dBm(可調)
電 源：12V 3A 直流
3.2.5終端器(讀卡器)
(1)產品性能
工作頻率 ： 2.4GHz―2.5GHz ISM 微波段
識別距離 ： 有效識別距離可達500m
識別速度 ： 最高識別速度可達200公里/小時
識別能力 ： 同時識別 200 張標籤
識別方式 ： 全方向識別、定向識別
環境溫度 ： 在-40℃-85℃
使用壽命 ： 10年
抗干擾性 ： 使用頻道隔離技術，多個設備互不干擾
安全性能 ： 防雷、防衝擊，滿足工業環境要求
通信接口 ： RS232/RS485/RJ45
電 源 ： 9V/12V-3A DC電源
天線極化 ： 垂直
數據速率 ： 最高10M bit/s
外形尺寸 ： 15.5cm*14cm*5.5cm
產品重量 ： 1kg
外殼材料 ： 金屬材質
產品顏色 ： 銀灰色
安裝方式 ： 貼上或者側掛
通信方式
可選擇RS485串口通信電路和TCP/IP網路通信接口電路中的作為其中一種通信方式與PC機進行接口。終端採集到的信息經過通信接口進入PC機後，PC機再存儲信息，處理信息，並將結果保存到伺服器。PC 機也可以將取槍、還槍、槍的庫存等情況經通信接口傳送到終端並在終端的液晶顯示屏上加以顯示，管理人員看到反饋信息後知道槍枝實時的使用情況。在RFID DCS終端採集系統中，PC 機與終端之間有一定的通訊協定，以保證終端數據的通訊成功。
創羿科技CY-DCS-100數據採集系統是創羿科技基本數據採集和傳輸系統之一。該系統成熟、穩定，部署方便，可以很輕鬆的對多個讀卡器的信息進行傳輸和採集操作，完全滿足客戶的數據傳輸需求。
4套用架構及功能模組
飛彈管理流程
1.火炮供電管理
每門火炮都配置有供電機以供其電量充足，可正常運行，供電機將電流傳輸給中繼器，中繼器將電流信號轉換成相應的電流模式進行分流，並且分別傳輸給每門火炮，感測標籤可檢測供電機的電量以及分配給每門火炮的電量的基本參數等等信息，並可將信息傳遞給控制中心，進行數據處理和備份，供監控人員隨時調取設備的信息。
2.雷達檢測目標
雷達通過衛星等通訊設備可在一定範圍內檢測目標信息，當發現有目標後，雷達將目標信息傳輸給中繼器，中繼器將目標信息轉換成火炮可適度的模擬信號，並且分支將信號傳輸給各個火炮;同時，標籤感測器將目標信息傳遞給標籤，終端設備讀取標籤信息後，將信息傳遞給控制中心，即完成雷達的目標檢測和信號傳輸過程。
3.火炮自動發射控制
雷達將信號通過中繼器將信號傳輸給火炮後，火炮接受模擬信號，並且觸動發射開關，火炮發射集中目標。
具體功能模組
RFID火炮飛彈智慧型管理系統1.參數管理
火炮電壓：感測標籤實時採集火炮的電壓數據信息，並同過無線網路傳送給管理平台。
供電機電量：實時採集供電及電量數據信息，通過無線網路傳送給管理平台。
火炮信號：雷達將目標信息通過中繼器的轉換後，形成模擬信號，模擬信號傳輸給火炮，這個過程實時監控，檢測各個火炮是否順利接受模擬信號。
設備信息參數：雷達和火炮飛彈設備相關參數信息的管理，為設備保養管理提供保養參考標準。
2.目標情況記錄管理
目標信息記錄查詢：根據多種查詢方式進行目標記錄查詢。
目標信息記錄分析：對目標信息記錄進行分析，為領導決策提供數據依據。
目標信息記錄列印：各種報表列印功能，方便領導查看。
3.保養管理
保養時間的設定：根據不同設備狀態進行到期保養時間的設定，為供電車、雷達、火炮等設備的及時保養提供保障。
保養狀態：提供設備現有的保養方式，時間，保養人員查詢查看功能。
近期保養提醒：設備達到已設定的保養時間邊界值時，會自動提示設備保養人員，進行設備的及時保養處理。
4.自動發射管理
發射時間設定：為火炮飛彈自動發射設定時間，即當雷達監測到目標信息後觸發自動發射裝置到火炮飛彈發射時間。時間根據具體情況設定，在發射時間內，可取消飛彈發射。
發射控制：包括發射的停止，繼續。發射控制優先權大於自動發射，自動發射回響後發現錯誤，可及時停止發射。
5.報警系統
報警情況設定：設定報警的前提情況。設定報警範圍，包括報警器進行報警，簡訊通知相關責任人。可選擇聲光報警，報警頻率等可進行詳細的個性化設定。警報必須由相關負責人輸入負責人專用密碼進行解除，警報解除後自動生成警報報告，負責人需錄入警報原因、處理等信息，存儲備份，提交上級領導。
報警查詢： 可多條件查詢報警信息的歷史記錄信息，為設備維護提供數據支持。
