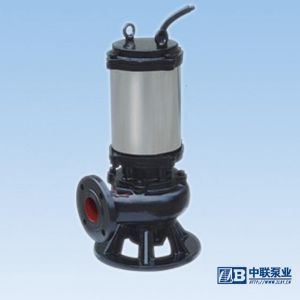

QW型潛水無堵塞排污泵概述
QW潛水無堵塞排污泵是我公司開發的最新產品。該型泵輸送介質溫度不高於50℃，PH=4~10，同感固體顆粒直徑為15~110mm，纖維長度為進口口徑的5倍;廣泛套用於市政工程、建築工程、廠礦企業排污及醫院、賓館、住宅區的污水排放。
QW型潛水無堵塞排污泵的型號意義
50 QW 15 – 10 –1.1
50——泵排出口徑為50mm
QW——潛水無堵塞排污泵
15——設計流量為15m3/h
10——設計揚程為10m
1.1——電機功率1.1kw
QW型潛水無堵塞排污泵的性能範圍
流量Q：10~450 m3/h 揚程H：5~45m
QW型潛水無堵塞排污泵的結構特點
本系列泵主要由底座、泵體、葉輪及潛水電機等組成；採用了獨特的大通道葉輪結構，大大提高了通過污物的能力；採用內自流循環系統，利用介質冷卻電機部分，使用更加安全可靠，可根據用戶要求安裝定子繞組溫升保護、軸承溫升保護、油室漏水保護等，以提高電泵的安全性：採用特殊設計的潛水電機，絕緣等級為F級，能在惡劣的條件下安全工作；可採取雙導軌自動耦合安裝裝置，使機組的安裝、維修方便、快捷。
QW型潛水無堵塞排污泵的傳動
自電機端看，泵為順時針方向旋轉
QW型潛水無堵塞排污泵的安裝方式
QW型系列潛水排污泵的安裝有移動式和固定式自動安裝兩種方式。
在移動式安裝方式中，用泵底支承，出口彎管直接與軟膠管連線，既簡單又方便，泵很容易移至不同工地使用。該形式僅限於7.5KW以下泵。
在固定安裝形式中，泵與耦合裝置相連，耦合底座固定於泵坑底部，泵可以在導軌中上下移動。當泵放下時，藕合裝置自動地與藕合底座藕合；而提升時，泵與藕合底座自動脫落。
該泵可根據用戶要求配置水位自己控制裝置，中間端子及全自動保護控制櫃。
QW型潛水無堵塞排污泵的軸封
採用兩道獨立的機械密封與流體動力密封組合的密封方式（專利技術），安全無泄漏。
