定義
（高建鋼板）的一種；磨具鋼；彈簧鋼；Z向鋼。
一般而言，用於高建的居多，大多是作為結構鋼使用。也可以做模具和彈簧的用料。
;GB/T19879-2005 ;GB/T5313-1985。
GB/T19879是高建鋼的標準，GB/T5313是最鋼板Z向性能的規定。YB4104-2000,Q345GJZ是必須有Z向性能的高建鋼。
在具體的使用和操作中，要根據施工工程的具體情況確定不同的級別（B、C、D、E）和Z向的強度（Z15、Z25、Z35）。例如：Q345GJZ15-(B、C、D、E）。
檢驗要求
1. Z15級鋼板可根據用戶要求對每一張原軋制鋼板進行檢查或按批取樣檢查, 按批檢驗時, 每批應由同一爐罐號、同一熱處理制度的鋼板組成, 其總重量不大於25t, 且一批的公稱厚度之差與該批中最小厚度的比值不得超過20%。
2. Z25、Z35級鋼板均應對每一張原軋鋼板進行檢驗。
異同
用途相同
都是用於高層建築結構用鋼。
性能和成分相同
屈服強度，抗拉強度等機械性能一樣。

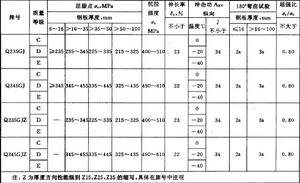

機械性能對比基本的化學成分一樣。
Q345GJ化學成分
Q345GJZ化學成分Q345GJZ和Q345GJ的差異
1. Q345GJZ是必須帶有Z向（Z12、Z25、Z35）的一種高層建築結構專用鋼板。
Q345GJ是高層建築結構鋼，沒有Z向（Z12、Z25、Z35）實驗的必須規定，除非訂貨要求。
2. 化學成分S的不同
Q345GJZ的S含量如下
Z 向性能級別 Z15 Z25 Z35
含硫量，%不大於 0.01 0.007 0.005
Q345GJ的S含量在沒有Z向（Z12、Z25、Z35）要求的情況下見GB/T19879-2005規定。在有Z向（Z12、Z25、Z35）的要求下，和Q345GJZ的S含量一樣。
3. 用途不同
Q345GJZ不僅要求沿寬度方向和長度方向有一定的力學性能, 而且要求厚度方向有良好的抗層狀撕裂性能。鋼板的抗層狀撕裂性能採用厚度方向拉力試驗的斷面收縮率來評定。是用於高層建築、造船、海上採油平台、鍋爐和壓力容器等某些重要焊接構件的鋼板,
Q345GJ是用於製造高層建築結構、大跨度結構及其其他建築重要結構。在要求的情況下可做Z向（Z12、Z25、Z35），和Q345GJZ一樣。
4.焊接敏感性不同
碳當量和焊接敏感性不同
