產品名稱：
PP—透相型納米級均聚顆粒料
產品介紹：1、套用範圍：本品適用於薄膜、扁絲、片材、管材等領域。

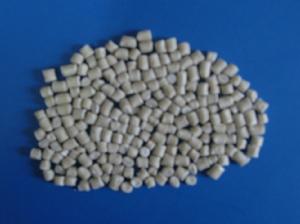

透相型母料照片（1）本品為無毒、無刺激性氣味的納米環保材料。
（2）透明性好，使製品具有一定的透明度。
（3）力學性能優良，可顯著提高製品的抗拉及抗彎強度。
（4）分散性好，與配方中的其他組分相容性好。
（5）用法簡單，無須改變原有設備、工藝條件。
（6）節約成本，產品噸成本降低300~600元或更多（具體需根據添加量計算）
3、使用方法：將本品按照一定的比例添加到原材料中，必須混合均勻後方可進行擠出、注塑等加工工序。可根據具體要求選擇合適比例添加，一般推薦添加量為5%～25%。
4、存放條件：
在整潔通風、乾燥、陰涼、乾淨場所保存。不允許包裝破損及敞口貯存，避免陽光暴曬、雨淋。
使用本品後效果請參見以下實驗報告：
PP—透相型納米級均聚顆粒料實驗報告
一、實驗採用原材料：
二、實驗採用儀器及設備：
| 儀器及設備名稱 | 儀器及設備生產廠家 |
| 注塑機 | 寧波海天集團股份有限公司 |
| 萬能拉力試驗機 | 日本島津公司 |
| 簡支梁沖擊試驗機 | 承德金鍵檢測儀器有限公司 |
| 缺口制樣機 | 承德金鍵檢測儀器有限公司 |
| 邵氏硬度儀 | 樂清市艾力儀器有限公司 |
| 電子天平 | 上海銳丰儀器儀表有限公司 |
| 電熱鼓風烘箱 | 上海博迅實業有限公司 |
三、注塑採用溫度：
| 機筒一段 | 機筒二段 | 機筒三段 | 噴嘴 |
| 200℃ | 210℃ | 220℃ | 230℃ |
四、檢測報告：
| 檢測項目 | 均聚聚丙烯 | 均聚聚丙烯添加10% PP—透相型納米級均聚顆粒料 |
| 樣件分散狀態 | 分散良好 | |
| 拉伸強度（MPa） | 29.6 | 33.6 |
| 斷裂伸長率（%） | 192 | 158 |
| 彎曲強度（MPa） | 22.4 | 33.5 |
| 彎曲彈性模量（MPa） | 829 | 1394 |
| 簡支梁缺口衝擊強度（KJ/m） | 3.02 | 2.93 |
| 邵氏硬度 | 71.5 | 75.5 |
| 熔體流動速率（g/10min） | 2.86 | 2.56 |
吉林大學大力納米技術研發中心
