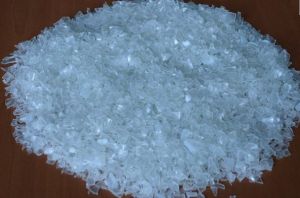

![pet[聚對苯二甲酸乙二醇酯]](/img/f/759/nBnauM3X1cjMwkDM4MDM4UTM1MTMwIjMyMDNwADMwAzMwIzLzAzLzczLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg "pet[聚對苯二甲酸乙二醇酯]")
簡介
結構式80年代以來，PET作為工程塑膠有突破性的發展，相繼研製出成核劑和結晶促進劑，目前PET與PBT一起作為熱塑性聚酯，成為五大工程塑膠之一。PET分為纖維級聚酯切片和非纖維級聚酯切片。①纖維級聚酯用於製造滌綸短纖維和滌綸長絲，是供給滌綸纖維企業加工纖維及相關產品的原料。滌綸作為化纖中產量最大的品種。②非纖維級聚酯還有瓶類、薄膜等用途，廣泛套用於包裝業、電子電器、醫療衛生、建築、汽車等領域，其中包裝是聚酯最大的非纖套用市場，同時也是PET增長最快的領域。
優點
①有良好的力學性能，衝擊強度是其他薄膜的3~5倍，耐折性好。②耐油、耐脂肪、耐稀酸、稀鹼，耐大多數溶劑。③具有優良的耐高、低溫性能，可在120℃溫度範圍內長期使用，短期使用可耐150℃高溫，可耐-70℃低溫，且高、低溫時對其機械性能影響很小。④氣體和水蒸氣滲透率低，即擁有優良的阻氣、水、油及異味性能。⑤透明度高，可阻擋紫外線，光澤性好。⑥無毒、無味，衛生安全性好，可直接用於食品包裝。1、尺寸安定性佳；2、機械性能優異；3、潛變性小；4、電氣特性佳；5、耐候性優；6、耐有機熔劑、油及弱酸；7、耐氣性耐水性好；8、具自熄性。
用途
1、電子電器：斷電器、整流器、線軸、吹風機風口、線軸燈罩等；2、汽車：電裝組件、擋泥板、煞車器把手等；
3、工業零件：冷卻風扇把手等。
但是，經相關驗證（65C、90%RH熱衝擊）長時間的測試薄型厚度0.125mm等會發生硬化脆裂現象。
標誌
塑膠瓶1——PET聚對苯二甲酸乙二醇酯
常見於寶特瓶、碳酸飲料瓶等。溫度達到70℃時易變形，且有對人體有害的物質溶出。1號塑膠瓶使用10個月後，可能釋放出致癌物DEHP。這類瓶子不能放在汽車內曬太陽，不能裝酒、油等物質。
2——HDPE高密度聚乙烯
常見於白色藥瓶、清潔用品、沐浴產品。不要用來做水杯，或者做儲物容器裝其他物品。
3——PVC聚氯乙烯
常見於雨衣、建材、塑膠膜、塑膠盒等。可塑性優良，價錢便宜，故使用很普遍，耐熱至81℃時達到頂點，高溫時容易產生有害物質，很少被用於食品包裝。難清洗、易殘留，不要循環使用。
4——PE聚乙烯
常見於保鮮膜、塑膠膜等。高溫時有有害物質產生，有毒物質隨食物進入人體後，可能引起乳腺癌、新生兒先天缺陷等疾病。
5——PP聚丙烯
常見於豆漿瓶、優酪乳瓶、微波爐餐盒，熔點高達167℃，是唯一可以放進微波爐的塑膠製品，可在小心清潔後重複使用。需要注意的是，有些微波爐餐盒，盒體以5號PP製造，但盒蓋卻以1號PET製造，由於PET不能抵受高溫，故不能與盒體一併放進微波爐。
6——PS聚苯乙烯
常見於碗裝泡麵盒、快餐盒。不能放進微波爐中，以免因溫度過高而釋放出有害化學物質。避免用快餐盒打包滾燙的食物，別用微波爐煮碗裝速食麵。
7——PC聚碳酸酯
常見於水壺、太空杯、奶瓶。百貨公司常用這些材質的水杯當贈品。不過，這種材質的水杯很容易釋放出有毒物質雙酚A，對人體有害。另外，使用這種水杯時不要加熱，不要在陽光下曬。
歷史
於1941年首先由英國J．tt．Whinfield與J．T．Dickon研製成功。PET作為纖維原料已有70年的歷史，英國帝國化學公司(1．c．I)於1946年以滌綸(Teleron)纖維投入生產，繼而美國杜邦公司(Dupont)於1948年以“代春綸”(Dacron)纖維投入生產。PET分為纖維級聚酯切片和非纖維級聚酯切片。①纖維級聚酯用於製造滌綸短纖維和滌綸長絲，是供給滌綸纖維企業加工纖維及相關產品的原料，滌綸作為化纖中產量最大的品種。②非纖維級聚酯還有瓶類、薄膜等用途，廣泛套用於包裝業、電子電器、醫療衛生、建築、汽車等領域，其中包裝是聚酯最大的非纖套用市場，同時也是PET增長最快的領域。
物性表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.38 | g/cm³ | ISO 1183 |
| 吸水率 (平衡, 73°F, 50% RH) | 0.25 | % | ISO 62 |
| 硬度 | 額定值 | 單位制 | 測試方法 |
| 支撐硬度 (支撐 D) | 84 | DIN 53505 | |
| 球壓硬度 | 24700 | psi | ISO 2039-1 |
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 比重 | 1.15 | ASTM D792 | |
| 收縮率 - 流動 | 0.010 到 0.015 | in/in | ASTM D955 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 抗張強度 | 8700 | psi | ASTM D638 |
| 伸長率 (斷裂) | 3.9 | % | ASTM D638 |
| 彎曲模量 | 1.28E+6 | psi | ASTM D790 |
分類
PET主要原料對乙二醇（EG）和對苯二甲酸(PTA)大量用作纖維，可分為非工程塑膠級和工程塑膠級兩大類。PET具有優良的特性(耐熱性、耐化學藥品性。強韌性、電絕緣性、安全性等)，價格便宜，所以廣泛用做纖維、薄膜、工程塑膠、聚酯瓶等。國際上聚酯類熱塑性塑膠工業化產品有以下6個方面(已形成工業化的有商品出售)。
(1)液晶聚合物
(2)聚對苯二甲酸丁二醇酯(PBT)
(3)聚萘二甲酸乙二醇酯(PEN)
(4)聚對苯二甲酸乙二醇酯工程級PET
(5)聚對苯二甲酸乙二醇酯標準級PET
(6)聚對苯二甲酸乙二醇酯回收級PET(包括共混物及100%回收料)
非工程塑膠級主要用於纖維、飲料瓶、薄膜、片材、耐烘烤食品容器等。
工程塑膠級PET耐有機溶劑、耐候性好。缺點是結晶速率慢，成型加工困難，模塑溫度高，生產周期長，衝擊性能差。一般通過增強、填充、共混等方法改進其加工性和物性，以玻璃纖維增強效果明顯，提高樹脂剛性、耐熱性、耐藥品性、電氣性能和耐候性。採取添加成核劑和結晶促進劑等手段，改進結晶速度慢的弊病。加阻燃劑和防燃滴落劑可改進PET阻燃性和自熄性。
此外，為改進PET性能，PET可與PC、彈性體、PBT、PS類、ABS、PA形成合金。
PET（增強PET）主要採取注射成型法加工，其他方法還有擠出、吹塑、塗覆和焊接、封接、機加工、真空鍍膜等二次加工方法。成型前須充分乾燥。主要套用為電子電器方面有：電氣插座、電子連線器、電飯煲把手、電視偏向軛，端子台，斷電器外殼、開關、馬達風扇外殼、儀表機械零件、點鈔機零件、電熨斗、電磁灶烤爐的配件；汽車工業中的流量控制閥、化油器蓋、車窗控制器、腳踏變速器、配電盤罩；機械工業齒輪、葉片、皮帶輪、泵零件、另外還有輪椅車體及輪子、燈罩外殼、照明器外殼、排水管接頭、拉鏈、鐘錶零件等。
指標
以Dupont的R~ITEFR一530為例，其性能指標如下拉伸強度152MPa
彎曲模量（DAM）10343MPa
懸臂樑衝擊強度(od)85J/m
比重1.30-1.38
熱變形溫度(1．8MPa)224℃
熔點254℃
氧指數33%UL阻燃性V一0級
熱線點燃330S
體積電阻率10,r]ohm-cm
介電強度16．9Kv/mm
介電常數103Hz時3．8
10Hz時3．7
介質損耗103Hz時0．011
10Hz時0．018
HS編碼
作用
製品套用
PET材料因其所特有的耐腐蝕性能、較高的拉伸強度和撕裂強度、很好的耐高溫性能和耐用性，化學性質和尺寸穩定，特別適用於耐久性、戶外用標籤。通常使用的厚度有25um-50um。高質量的PET材料配合專用粘膠劑，多數經過UL認證，可以安全套用於各類電器、電動工具、大型機械等。PET材料透明度相當好，25u以下的柔軟度極佳，主要用於腳踏車、機車貼花及部分電器產品說明標籤。白色PET主要套用在手機電池標籤等方面。金色、銀色霧面PET材料由於耐高溫、金屬質感好，大量使用在電器標籤方面。較厚的亮面金、銀色材料還可直接模切後作反光用。綜上所述，PET材料的優點很多，缺點是印刷著墨性不夠好。為此，瀚源印刷專門開發套用電暈處理等一系列表面處理工藝，將面材進行表面處理，提高其印刷著墨性。
常見套用：常見於要求抗水、抗油及抗化學物品、耐高溫等性能較高的產品標籤，用於衛生間用品、化妝品、各類電器、機械產品等。
型號及物性
PET韓國SKBL8050PET韓國SKBL8450
PET惠州南亞4210G3
PET惠州南亞4210G3ANC1
PET惠州南亞4210G6
PET惠州南亞4210G6ANC2
PET惠州南亞4410G3
PET惠州南亞4410G6
PET惠州南亞4410G6AIV3
PET惠州南亞4410G6ANC2
PET美國杜邦415HP
PET美國杜邦530
PET美國杜邦530-BK
PET美國杜邦545
PET美國杜邦545BK
PET美國杜邦55530000.0
PET美國杜邦FR330
PET美國杜邦FR530NC010
PET美國杜邦FR530NC010
PET美國杜邦FR530-GY507
PET美國杜邦FR530-WT504
PET美國杜邦FR543NC010
PET美國杜邦RE9078BK507
PET美國杜邦19045
PET美國杜邦530NC010
PET美國杜邦530HTEJK503
PET美國杜邦56151
PET美國杜邦935NC010
PET美國杜邦FR530NC2
PET美國杜邦FR530LNC010
PET美國杜邦FR543BK507
PET美國杜邦RE19020BK507
PET美國杜邦RE19034BK507
PET美國杜邦RE19041ABK507
PET美國杜邦RE19045BK
PET美國杜邦RE5253BK504
PET美國杜邦FC51-BK507
PET美國杜邦FR530-BK503
PET美國杜邦RE5294-BK503
PET美國杜邦936CSNC011
PET美國杜邦FR530-BK
PET美國杜邦FR945-BK507
PET美國杜邦FC01
PET美國杜邦FC02
PET美國杜邦FC02BK507
PET美國杜邦FC51
PET美國杜邦FE19051BK507
PET美國杜邦FR515
聚對苯二甲酸乙二醇脂是熱塑性聚酯中最主要的品種，英文名為Polythyleneterephthalate簡稱PET或PETP，俗稱滌綸樹脂。它是對苯二甲酸與乙二醇的縮聚物，與PBT一起統稱為熱塑性聚酯，或飽和聚酯。
1946年英國發表第一個製備PET的專利，1949年硬功ICI公司完成中試，初期PET幾乎都用於合成纖維（我國俗稱滌綸的確良）。80年代以來，PET作為工程塑膠有了突破性的進展，相續研製出核劑和結晶促進劑，目前PET與PBT一起作為熱塑性聚酯，成為五大工程塑膠之一。
我國的PET生產規模遠遠落後於國外幾個主要生產商。進入80年代，我國逐步從國外引進萬噸~幾十萬噸先進的PET樹脂合成裝置，質量和產量都有了長足的進展，根據中國紡織學會統計，1997年我國生產PET切片174萬噸，其中高粘度包裝用（飲料瓶和包裝片材等）切片樹脂生產能力為22.4萬噸，所以生產PET工程塑膠級的樹脂來源充足。由於製備各種混配改性PET塑膠裝置與其他聚合物混配改性用的裝置是通用的，國內混配用擠出機等製造業形成一定規模，所以只要市場一旦開拓，國內PET塑膠的生產業會快速增長。
PET是乳白色或淺黃色高度結晶性聚合物，表面平滑有光澤。耐蠕變、抗疲勞性、耐摩擦性和尺寸穩定性好，磨耗小而硬度高，具有熱塑性塑膠材料中最大的韌性：電絕緣性能好，受溫度影響小，但耐電暈性較差。溫度、耐氣候性、抗化學藥品穩定性好，吸水率低，耐弱酸和有機溶劑，但不耐熱水浸泡，不耐鹼。PET樹脂的玻璃化溫度較高，結晶速度慢，模塑周期長，成型周期長，成型收縮率大，尺寸穩定性差，結晶的成型呈脆性，耐熱性低等。通過成核劑以及結晶劑和玻璃纖維增強的改進，PET除了具有PBT的性質外，還有以下特點：
（1）熱變形溫度和長期使用溫度是熱塑性通用材料中最高的。
（2）因為耐熱高，增強PET在250℃的焊錫浴中浸漬10s，幾乎不變色，特別適合製備錫焊的電子、電器零件。
（3）彎曲強度200Mpa，彈性模量4000Mpa，耐蠕變及疲勞性也很好，表面硬度高，機械性能與熱固性塑膠相近。
（4）由於生產PET所用乙二醇比生產所用的丁二醇的價格幾乎便宜一半，所以PET樹脂和增強PET是工程塑膠中價格最低的，具有很高的性價比。

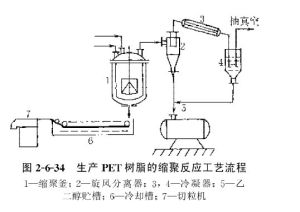

塑模工藝
工藝流程1.將空氣加熱到160-175℃×5~7hr。
2.除濕乾燥機露點低於-40℃以下。
3.良好的空氣循環以預熱到塑膠粒和帶走水蒸氣。
4.乾燥時間約5小時且乾燥後的含水量必須低於0.005%(50ppm)。
5.乾燥後的空氣流量維持在1ft³/?b/min.或3~3.7M3/kg/hr。
熔化溫度：225~275℃，建議溫度：250℃。
模具溫度：對於未增強型的材料為40~60℃。要很好地設計模具的冷卻腔道以減小塑件的彎曲。熱量的散失一定要快而均勻。建議模具冷卻腔道的直徑為12mm。
注射壓力：中等（最大到1500bar）。
注射速度：應使用儘可能快的注射速度（因為PBT的凝固很快）。
流道和澆口:建議使用圓形流道以增加壓力的傳遞（經驗公式：流道直徑=塑件厚度+1.5mm）。可以使用各種型式的澆口。也可以使用熱流道，但要注意防止材料的滲漏和降解。澆口直徑應該在0.8~1.0*t之間，這裡t是塑件厚度。如果是潛入式澆口，建議最小直徑為0.75mm。
