⑴概述：
N79E815A/814A/813A/8132A為增強型8位51微控制器(4T模式)，內嵌16K[1]/8K/4K的存儲器EPROM，可以通過通用燒寫器，ICP編程器，自帶ISP功能等燒錄程式。N79E815A/814A/813A/8132A系列的指令集與標準8052兼容。
◆N79E815A/814A/813A/8132A記憶體程式空間分別為16K/8K/4K位元組的APROM，4K位元組的數據記憶體及2K位元組的LDROM，256位元組的直接和間接RAM,256位元組MOVXRAM；25個可位定址的I/O口；[1]N79E815,數據和APROM共享16k位元組空間。
★兩個16-位的定時器/計數器；8-通道多路10-位A/D轉換器；4-通道10-位PWM；三個串列接口分別為一個SPI,一個I2C和一個增強型串口；2-級BOD電壓檢測/復位,低壓檢測/復位(LVR)和上電復位(POR)。
◆N79E815A/814A/813A/8132A系列自帶內部22.1184MHzRC振盪器，可產生22.1184MHz/11.0592MHz內部晶振，最高精度偏差僅±1%.有14個中斷源，4箇中斷級。內部的快閃記憶體存儲器可電擦寫。一旦代碼確定，用戶可以通過安全碼保護自己的代碼。
選型表型號ROMRAMEEPROMTimerPWMITERNALRCADC封裝
N79E815AT2816KB512B共享2*16bit4*10bit22/11MHZ±1%8*10bitTSSOP28
N79E814AT288KB512B4KB2*16bit4*10bit22/11MHZ±1%8*10bitTSSOP28
N79E813AT284KB512B4KB2*16bit4*10bit22/11MHZ±1%8*10bitTSSOP28
N79E815AT2016KB512B共享2*16bit4*10bit22/11MHZ±1%8*10bitTSSOP20
N79E814AT208KB512B4KB2*16bit4*10bit22/11MHZ±1%8*10bitTSSOP20
N79E8132AS164KB512B4KB2*16bit4*10bit22/11MHZ±1%8*10bitSOP16
▲N79E81XA微控制器系列,工業規格，寬電壓2.4-5.5V操作,內建豐富的模擬和數字外設與非易失性快閃記憶體存儲器,廣泛套用於通用控制領域,DC/BLDC電機驅動系統和家電套用.
特性
★核心
全靜態8位CMOS加速51(4T)CMOS微控制器
指令與MCS-51兼容
★工作電壓範圍
VDD=4.5Vto5.5V@FOSC最高至24MHz
VDD=3.0Vto5.5V@內部RC22.1184MHz
VDD=2.7Vto5.5V@FOSC=12MHz或內部RC11.0592MHz
VDD=2.4to5.5V@FOSC=4MHz
★工作溫度範圍
-40°C~85°C
★時鐘源
★高速外部振盪器:
最高24MHz晶振和振盪器(由配置位CONFIG使能)
★內部RC振盪器:22.1184MHz/11.0592MHz(由配置位CONFIG選擇)
在VDD=5V溫度25°C條件下精度為±1%
在VDD=2.7V~5.5V溫度25°C條件下精度為±3%
在VDD=2.7V~5.5V溫度-10°C~+70°C條件下精度為±5%
在VDD=2.7V~5.5V溫度-40°C~85°C條件下精度為±8%
★CPU時鐘源由配置位CONFIG和軟體配置
★8-位可程式的CPU時鐘除頻器(DIVM)
★晶片記憶體
N79E815A：總共16K-位元組分別用於APROM程式快閃記憶體存儲器加數據快閃記憶體存儲器（由配置位定義各自容量）
N79E814A：8K位元組APROM程式快閃記憶體存儲器和4K-位元組數據快閃記憶體存儲器
N79E813A：4K位元組APROM程式快閃記憶體存儲器和4K-位元組數據快閃記憶體存儲器
APROM快閃記憶體存儲器/LDROM快閃記憶體存儲器和數據快閃記憶體存儲器都可加密保護
全部快閃記憶體存儲器區域128位元組為一頁
256位元組片上直接/間接RAM
256位元組MOVX-RAM,用指令MOVX訪問.
2K-位元組LD快閃記憶體存儲器用於ISP功能(LDROM)
★片上快閃記憶體存儲器可用以下方式編程
通用H/W燒錄器模式
串列方式在電路編程模式(ICP)
軟體執行ISP(線上編程)
★I/O連線埠
根據不同封裝，最多25個I/O連線埠
除P1.2和P1.3外，所有引腳支持由軟體配置的4種不同模式
軟體可選擇TTL或史密特觸發輸入類型
14箇中斷源帶4級中斷優先權.
P10,P11,P14,P16,P17的LED驅動能力為38mA.
連線埠P0，P2，P3的LED驅動能力為20mA.
★定時器/計數器
2組16-位定時器/計數器.
一個16位定時器帶三路輸入捕獲功能
★看門狗定時器
可程式看門狗定時器
時鐘源為內部額外10KHz偏差率±50%RC振盪器.
★串口(UART,SPI,I2C)
一組增強型全雙工UART口，帶幀錯誤檢測和自動地址識別。
一路SPI帶主/從功能.軟體可切換兩組SPI引腳
一個I2C帶主/從功能.
★PWM
4通道10-位PWM輸出帶一路鉗位/故障(Brake/Fault)輸入
★KBI
8-鍵盤中斷輸入(KBI)帶8個上升沿/下降沿/雙邊沿檢測引腳（由軟體選擇）
★ADC
10-位A/D轉換器
最高達150ksps.(每秒採樣率)
8個模擬輸入通道
★欠壓檢測
2-級(3.8V/2.7V)BOD檢測器
支持低電壓中斷和低電壓復位選項
★POR(上電復位)
門限電壓為2.0V
★內建電源管理.
睡眠模式
掉電模式可選使能WDT功能
★開發工具
ICE(在電路仿真)工具
通用型編程器
ICP編程器
★ISP編程器（同時支持標準串口模式/脫機編程模式）

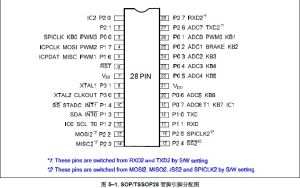

28PIN管腳配置

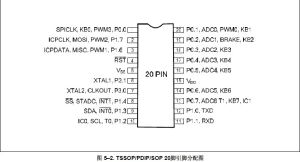

20PIN管腳配置

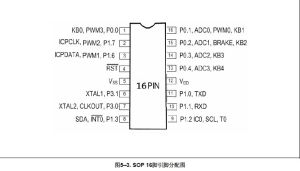

16PIN管腳配置
