描述
它所採用的同步整流提升了效率、減少功率損失、並降低散熱要求，從而使得 LTC3788 能夠在高功率升壓套用中使用。
該器件運用了一種恆定頻率電流模式架構，因而可提供一個高達 850kHz 的可鎖相頻率。OPTI-LOOP® 補償允許在一個很寬的輸出電容和 ESR 數值範圍內對瞬態回響進行最佳化。LTC3788 具有一個精準的 1.2V 基準和雙通道電源良好輸出指示器。4.5V 至 38V 的輸入電源範圍囊括了眾多的系統架構和電池化學組成。
用於每個控制器的獨立 SS 引腳負責在啟動期間使輸出電壓斜坡上升。PLLIN/MODE 引腳用於在輕負載條件下選擇突發模式 (Burst Mode®) 操作、脈衝跳躍模式或連續電感器電流模式。
特點
同步操作用於實現最高的效率並減少熱耗散
寬輸入範圍：4.5V 至 38V (絕對最大值為 40V)，啟動之後可在低至 2.5V 運作
輸出電壓高達 60V
±1% 1.2V 基準電壓
RSENSE 或電感器 DCR 電流檢測
針對同步 MOSFET 的 100% 占空比能力
低靜態電流：125μA
可鎖相頻率 (75kHz 至 850kHz)
可程式固定頻率 (50kHz 至 900kHz)
可選的電流限值
可調輸出電壓軟起動
電源良好輸出電壓監視器
低停機電流 IQ：<8μA
內部 LDO 從 VBIAS 或 EXTVCC 給柵極驅動器供電
耐熱性能增強型扁平 32 引腳 5mm x 5mm QFN 封裝
典型套用電路

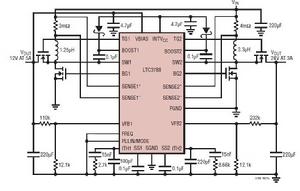

LTC3788的典型套用電路圖圖為LTC3788的典型套用電路圖。
套用領域
工業
汽車
醫療
軍事
封裝
LTC3788引腳封裝QFN-32
