LPOGT基本概述
LPOGT套用

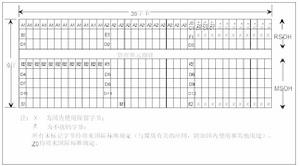

N個STM-1幀通過位元組間插復用成STM-N幀段開銷，位元組間插復用時各STM-1幀的AU-PTR和payload的所有位元組原封不動，按位元組間插復用方式復用。而段開銷的復用方式就有所區別，段開銷的復用規則是，N個STM-1幀以位元組間插復用成STM-N幀時，開銷的復用並非簡單的交錯間插,除段開銷中的A1、A2、B2位元組按位元組交錯間插復用進行外，各STM-1中的其它開銷位元組經過終結處理再重新插入STM-N相應的開銷位元組中。圖3-4是STM-4幀的段開銷結構圖。
段開銷負責段層的OAM功能，而通道開銷負責的是通道層的OAM功能。POH又分為高階通道開銷和低階通道開銷。高階通道開銷VC4可對H4（140Mbit/s）在STM-N幀中的傳輸情況進行監測；低階通道開銷VC12監測H-12（2Mbit/s）在STM-N幀中的傳輸性能；VC3中的POH依34Mbit/s復用路線選取的不同劃分在高階或低階通道開銷，其位元組結構和作用與VC4的通道開銷相同，因為34Mbit/s信號復用進STM-N的方式用得較少，故在這裡就不對VC3的POH進行專門的講述了。高階通道開銷的位置在VC4幀中的第一列共9個位元組，如圖3-6所示。
AU-PTR指針指的是VC4的起點在AU-4中的具體位置，即VC4的第一個位元組的位置，以使收信端能據此AU-PTR的值正確的在AU-4中分離出VC4。J1正是VC4的起點，那AU-PTR所指向的正是J1位元組的位置，該位元組的作用與J0位元組類似，被用來重複傳送高階通道接入點標識符，使該通道接收端能據此確認與指定的傳送端處於持續連線狀態，要求也是收發兩端J1位元組相匹配。
通道BIP-8碼B3位元組負責監測VC4在STM-N幀中傳輸的誤碼性能，監測機理與B1、B2相類似，只不過B3是對VC4幀進行BIP-8校驗。若在收端監測出誤碼塊，那么設備本端的性能監測事件HP-BBE高階通道背景誤碼塊顯示相應的誤塊數，同時在發端相應的VC4通道的性能監測事件HP-REI，高階通道遠端誤塊指示，顯示出收端收到的誤塊數。
指針定位
LPOGTTUG結構的復用路線復用來的；C2=15H表示VC4的負荷是FDDI光纖分散式數據接口格式的信號。指針的作用就是定位，通過定位使收端能正確地從STM-N中拆離出相應的VC，進而通過拆VC、C的包封分離出PDH低速信號。何謂定位，定位是一種將幀偏移信息收進支路單元或管理單元的過程，即以附加於VC上的指針或管理單元指針，指示和確定低階VC幀的起點在TU淨負荷中或高階VC幀的起點在AU淨負荷中的位置。在發生相對幀相位偏差使VC幀起點浮動時，指針值亦隨之調整，從而始終保證指針值準確指示VC幀起點位置的過程。對VC4，AU-PTR指的是J1位元組的位置；對於VC12，TU-PTR指的是V5位元組的位置。
TU或AU指針可以為VC在TU或AU幀內的定位提供了一種靈活動態的方法。因為TU或AU指針不僅能夠容納VC和STM-N在相位上的差別，而且能夠容納幀速率上的差別。
指針有兩種AU-PTR和TU-PTR分別進行高階VC和低階VC在管理單元和支路單元中的定位。下面分別講述其工作機理。AU-PTR的位置在STM-1幀的第4行1~9列，共9個位元組，用以指示VC4的首位元組，以便收端能據此正確分離VC4。如圖3-9所示。可看到AU-PTR由H1YYH2FFH3H3H3九個位元組組成Y=1001SS11，S比特未規定具體的值，F=11111111，指針的值放在H1、H2兩位元組的後10個bit中。3個位元組為一個調整單位。
