介簡
基本介紹
KB0產品採用模組化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間－電流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模組或附屬檔案,即可實現對各類電動機負載、配電負載的控制與保護。KB0主要用於交流50Hz(60Hz)、額定電壓至690V、額定電流自3A至100A、可調工作電流自0.12A至100A的電力系統中接通、承載和分斷正常條件（包括規定的過載條件）下的電流,且能夠接通、承載並分斷規定的非正常條件（如短路）下的電流。
結構用途
KB0產品採用模組化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間－電流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模組或附屬檔案,即可實現對各類電動機負載、配電負載的控制與保護。

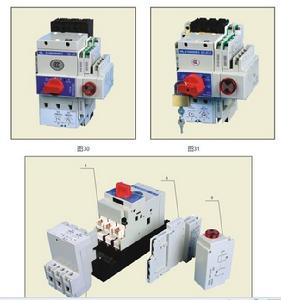

KBO-FKB0主要用於交流50Hz(60Hz)、額定電壓至690V、額定電流自3A至100A、可調工作電流自0.12A至100A的電力系統中接通、承載和分斷正常條件（包括規定的過載條件）下的電流,且能夠接通、承載並分斷規定的非正常條件（如短路）下的電流。
產品功能
◇特大短路瞬時保護：保護電流與開關主體額定電流有關,其整定電流為20In±20%、動作時間t4≤2～3ms。
◇短路瞬時保護：保護電流與電子脫扣器額定工作電流有關,其整定電流為16In±15%、動作時間t3≤0.1ms。
◇短路短延時或定時限保護：保護電流與電子脫扣器額定工作電流有關,其整定電流面板上可調（6～12Ir1）±15%（電動機保護）、（3～6Ir1）±10%（配電保護）、延時動作整定時間t2=0.2s
◇過載長延時保護：保護電流與電子脫扣器額定工作電流有關,其整定電流Ir1面板可調0.4～1Ie,反時限特性為I2T=(1.5Ir1)2t1, t1為長延時電流1.5Ir1時的整定時間,配電用t1=64s,電動機用t1=128s
KB0◇缺相、斷相保護：動作整定時間為2s ◇三相不平衡保護：任意二相電流相差超過50%,動作整 定時間為2s
◇過壓保護：三相470±10V,動作整定時間5s
◇欠壓保護：三相270±10V,動作整定時間5s
◇啟動延時：短路短延時或定時限不保護,整定時間為2s
◇消防接口：直流24V消防接口輸出（可選）
◇漏電保護：剩餘電流根據客戶要求定製,動作時間≤0.1s（延時型為0.3s）（可選） ◇預報警功能：電流可調
◇線上編程功能
◇故障指示 ◇試驗功能
產品分類
KB0-B 數字基本型控制與保護開關電器
KB0-E 液晶高級型控制與保護開關電器
KB0-F 消防型控制與保護開關電器
KB0-G 隔離型控制與保護開關電器
KB0-L 漏電型控制與保護開關電器
KB0KB0-T 通訊型控制與保護開關電器 KB0D 雙速型控制與保護開關電器
KB0D3 三速型控制與保護開關電器
KB0N 可逆型控制與保護開關電器
KB0J 星三角減壓起動器
KB0Z 自藕減壓起動器
KB0R 電阻減壓起動器
產品優勢
◇ 與分離電器構成的系統相比
a. 具有控制與保護自配合的特性 KB0系列控制與保護開關電器集控制與保護功能於一體,相當於斷 路器 (熔斷器)+接觸器+過載繼電器+輔助電器。很好的解決了分離元件不能或很難解決的元件之間的保護與控制特性匹配問題，使保護與控制特性配合更完善合理 ( 具有反時限、定時限和瞬時三段保護特性 )，只要根據負載功率或電流即可正確選擇單一產品,代替以往的包括自電源進線端至負載端的各種電器，不需降容；大大減輕了設計人 員的工作量。
b. 具有無可比擬的運行可靠性和系統的連續運行性能KB0 在分斷短路電流後無需維護即可投入使用，即具有分斷短路故障後的連續運行性能：KB0 在進行了分斷短路電流試驗後，仍具有不小於1500次的AC-44電壽命，這是由斷路器等分離元件構成的系統所難以達到的，KB0的這一特性極大地提高了系統的運行可靠性和系統的連續運行性，其中的 Ics為 80kA指標屬同類產品的國際領先、國內最高指標。c. 節能節材 KB0具有體積小、安裝面積少、無分離元件接點、減少線路發熱、節約能源、節約材料等優點。
◇ 與塑殼斷路器相比
a. 具有分斷能力高、飛弧距離短的特性 KB0在380V額定運行短路分斷能力Ics (o－co-co) 達到高分斷型為80kA、標準型為50kA、經濟型為35kA, 在 50kA 預期短路電流下的分斷時間僅為2～3ms, 限流係數達到0.2以下，達到塑殼斷路器的領先水平，達到熔斷器的限流水平，大大限制了短路電流對系統的動、熱衝擊。KB0飛弧距離僅為20～30mm。
KB0-sb. 與塑殼斷路器構成的保護系統相比，具有保護整定電流均可調整的特性 KB0的熱脫扣(反時限)電流和磁脫扣(定時限)電流均可在面板上進行調整，即除了常規的熱保護電流可根據負載功率進行整定外，過流保護整定電流也可在面板上進行調整 (配電負載的調整範圍為3～6Ie，電動機負載的調整範圍為 6～12Ie)。克服了塑殼斷路器的短路保護整定電流出廠後用戶無法調整的缺點，使得 KB0產品即使安裝線上路末 端，短路電流較小時，同樣具有很好的短路保護功能。
◇ 與接觸器性能相比具有壽命長、操作方便的特性
KB0 的機械壽命達 500～1000萬次，電壽命AC-43為100～120萬次，既可就地手動操作，又可實現遠距離自動控制功能。採用了先進的觸頭與電磁系統分離式設計，有效抑制了觸頭的二次彈跳，大大提高了產品的電壽命，而且特別適用於重載起動等嚴酷的場合。
正常工作條件
KB04.1 周圍空氣溫度 4.1.1 上限值不超過+40℃；
4.1.2 下限值不低於-5℃；
4.1.3 日平均值不超過+35℃；
4.1.4 當周圍空氣溫度超出以上範圍，用戶可與我公司協商。 4.2 安裝地點的海拔高度不超過2000米。
4.3 大氣條件
大氣相對濕度在周圍空氣溫度+40℃時不超過50%；在較低溫度下可以有較高的相對濕度。月平均最低溫度為+25℃時，該月的平均最大相對濕度為90%，由於溫度變化發生在產品上的凝露必須採取措施。
4.4 污染等級：3級
4.5 安裝類別：Ⅲ類（690V系統）、Ⅳ類（380V系統）
4.6 控制電源電壓應在（85%～110%）Us的波動範圍內
適用領域
由於KB0具有控制與保護功能集成化、模組化、小型化結構,對環境污染的防護等級高,分斷短路電流能力高,飛弧距離短,電壽命長,保護功能齊全,連續運行性能和可靠性高,安裝使用及維修操作方便等一系列優點,因此特別適用以下系統：
■工業設施
△冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統；
△電動機控制中心（MMC）,尤其是智慧型化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護系統；
△單電機控制與保護系統；
△配電中心
■商業及民用設施
△現代化建築中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統；
△遠程控制照明系統。
△醫院
△信息處理中心（銀行、市政、證券交易中心等） △電信通訊機房
△商業大樓（大型購物中心、超級市場、超市等）
■基礎設施 △港口或鐵路系統（航空港、鐵路客運中心等）
KB0△高速公路照明或通風系統 △軍隊駐地控制保護系統（如邊防哨所、雷達機站） ■消防系統
△各種場合的消防泵,風機等
其它特點
a. 配套附屬檔案齊全
KB0輔助觸頭與信號報警觸頭、分勵脫扣器、遠距離再扣器、門或抽屜的面板操作機構、控制電路轉換模組等，在單一產品上可構成完整的控制與保護單元，實現協調配合的控制與保護功能。 b. 安裝靈活
橫裝、垂直安裝、水平安裝均不影響使用性能。可廣泛套用於緊湊型成套裝置中，包括固定式或抽屜式的MCC櫃中，特別是KB0－12、16、18、32、45在1/4和1/2抽屜中套用，具有分離元器件不可比擬的優越性。
c. 安全可靠、防護等級高
板前、插入式板後接線的接線端子均具有防觸指功能，配備高防護等級外殼後，可適用於民用建築的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前的電磁起動器、保護式和 組合式起動器的理想產品。
KB0KB0系列產品採用模組化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間－電流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模組或附屬檔案,即可實現對各類電 動機負載、配電負載的控制與保護。
KB0系列產品主要用於交流50Hz(60Hz)、額定電壓至690V、額定電流自3A至100A、可調工作電流自0.12A至100A的電力系統中接通、承載和分斷正常條件（包括規定的過載條件）下的電流,且能夠接通、承載並分斷規定的非正常條件（如短路）下的電流。
從其結構和功能上來說,KB0系列產品已不再是接觸器、或斷路器、或熱繼電器等單個產品,而是一套控制保護系統。它的出現從根本上解決了傳統的採用分立元器件（通常是斷路器或熔斷器+接觸器+過載繼電器）由於選擇不合理而引起的控制和保護配合不合理的種種問題,特別是克服了由於採用不同考核標準的電器產品之間組合在一起時,保護特性與控制特性配合不協調的現象,極大地提高了控制與保護系統的運行可靠性和連續運行性能。
