產品簡圖
型號：JY41W/Y 氧氣專用直通截止閥

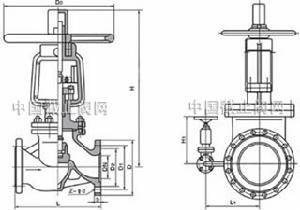

JY41W/Y氧氣專用直通截止閥 外形尺寸圖概述
JY41W/Y氧氣專用直通截止閥是專門適用於氧氣管路的專用閥門，根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性，以安全可靠運行和性能優越為設計原則，並參照中國冶金工業部制定的《氧氣安全規程》的規定而設計、製造的確保氧氣管網安全運行的專用截止閥。JY41W/Y氧氣專用直通截止閥的主體材料選用不鏽鋼或阻燃性極好的銅合金，密封面為本體或堆焊D802，其餘內件採用不鏽鋼或銅合金；傳動部位的潤滑採用不可燃的潤滑脂，並標有明顯的禁油標記。JY41W/Y氧氣專用直通截止閥在結構上，支架採用全閉封，並有導除靜電裝置，閥桿上配有防塵帽。的氧氣管路專用截止閥閥，自投放市場以來深受各大、中型鋼鐵廠、制氧廠、石化廠氧氣管網的信賴!結構特點
1、對於公稱壓力PN≥1．6MPa、DNl25～200採用內旁通結構；DN250～500採用帶外旁通閥結構。其目的是減小閥前、閥後的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。2、JY41W/Y氧氣專用直通截止閥介質流向：PN≥1．6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對於DN≥125的閥門採用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由於介質壓力的作用使閥門的關閉力大大減小。
3、JY41W/Y氧氣專用直通截止閥設有導靜電安全裝置，可避免因靜電產生火花。
4、JY41W/Y氧氣專用直通截止閥與普通截止閥相比，氧氣管路用截止閥的支架部分採用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。並有明顯的禁油標記。
5、全部零件採用嚴格的脫脂處理
性能規範
公稱壓力（PN） 強度試驗壓力（MPa） 氣密封試驗壓力（MPa） 適用介質 適用溫度水 氣 氧氣 常溫
1.6 2.4 1.6
2.5 3.8 2.5
3.0 4.5 3.0
4.0 6.0 4.0
主要零部件材料
零件名稱 材料閥體、閥蓋、閥瓣 鑄鉻鎳鈦不鏽鋼、銅合金
閥桿 鉻鎳不鏽鋼
閥桿螺母 青銅
主要外形尺寸、連線尺寸及重量
JY41W-16P JY41Y-16P JY41W-16TDN L D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 14 2 4-14 240 100 6
20 150 105 75 55 14 2 4-14 270 100 8
25 160 115 85 65 14 2 4-14 270 125 10
32 180 135 100 78 16 2 4-18 280 160 14
40 200 145 110 85 16 3 4-18 350 160 20
50 230 160 125 100 16 3 4-18 400 320 35
65 290 180 145 120 18 3 4-18 530 360 50
80 310 195 160 135 20 3 8-18 560 400 65
100 350 215 180 155 20 3 8-18 618 450 80
125 400 245 210 185 99 3 8-18 675 450 106
150 480 280 240 210 24 3 8-23 743 560 125
200 600 335 295 265 26 3 12-23 850 640 254
250 650 405 355 320 30 3 12-25 975 270 720 380 418
300 750 460 410 375 30 4 12-25 1115 270 800 415 502
400 950 580 525 485 36 4 16-30 1380 280 900 465 980
450 1050 640 585 545 40 4 20-30 1530 350 495 1200
500 1150 705 650 608 44 4 20-34 1700 400 525 1300
JY41W-25P JY41Y-25P JY41W-25T
DN I D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 16 2 4-14 240 100 6
20 150 105 75 55 16 2 4—14 270 100 8
25 160 115 85 65 16 2 4—14 270 125 10
32 180 135 100 78 18 2 4-18 280 160 14
40 200 145 110 85 18 3 4-18 350 160 20
50 230 160 125 100 20 3 4—18 400 320 35
65 290 180 145 120 22 3 8-18 530 360 50
80 310 195 160 135 99 3 8-18 560 400 65
100 350 230 190 160 24 3 8-23 618 450 88
125 400 270 220 188 28 3 8-25 675 450 115
150 480 300 250 218 30 3 8—25 743 560 148
200 600 360 310 278 34 3 12-25 850 640 293
250 650 425 370 332 36 3 12—30 975 270 720 380 455
300 750 485 430 390 40 4 16-30 1115 270 800 415 585
400 950 610 550 505 48 4 16-34 1380 280 900 465 1110
450 1050 660 600 555 50 4 20-34 1530 350 495 1350
500 1150 730 660 610 52 4 20-41 1700 400 525 1470
JY41W-40P JY41Y-40P JY41W-40T
DN L D D1 D2 D6 b f f1 Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 40 16 2 4 4-14 240 100 6
20 150 105 75 55 5l 16 2 4 4-14 270 100 8
25 160 115 85 65 58 16 2 4 4-14 270 125 10
32 180 135 100 78 66 18 2 4 4-18 280 160 14
40 200 145 110 85 76 18 3 4 4-18 350 160 20
50 230 160 125 100 88 20 3 4 4-18 400 320 35
65 290 180 145 120 110 22 3 4 8-18 530 360 50
80 310 195 160 135 121 22 3 4 8-18 560 400 65
100 350 230 190 160 150 24 3 4．5 8-23 618 450 88
125 400 270 220 188 176 28 3 4．5 8-25 675 450 115
150 480 300 250 218 204 30 3 4．5 8-25 743 560 148
200 600 375 320 282 260 38 3 4．5 12-30 850 640 293
250 650 445 385 345 313 42 3 4，5 12-34 975 270 720 380 540
300 750 510 450 408 364 46 4 4．5 16-34 1115 270 800 415 770
400 950 655 585 535 474 58 4 5 16-41 1425 280 900 465 1330
450 1050 680 610 560 524 60 4 5 20-41 1570 350 495 1550
500 1150 755 670 612 576 62 4 5 20-48 1740 400 525 1670
