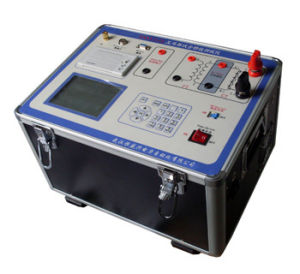

HSXVA-III互感器伏安特性測試儀

互感器伏安特性測試儀

產品簡介

HSXVA-III互感器伏安特性測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括：CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。

互感器伏安特性測試儀

產品別稱

互感器伏安特性綜合測試儀、PT伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、FA-103伏安特性測試儀、CTPT特性綜合測試儀.

產品特性

◆僅需設定測試電壓、電流和步長，裝置將自動升壓並能自動將伏安特性測試曲線描繪出來，省去手動調壓、人工記錄、描曲線等煩瑣勞動。快捷、簡單、方便；
◆國內首創接線接線方式，自適應電壓接入。只需4個接線柱便可完成CT/PT的所有試驗；
◆功能全面，可測試CT/PT伏安特性、變比和極性、CT5%和10%的誤差曲線、CT二次側迴路、交流耐壓測試；
◆若單機的輸出電壓不能滿足要求，也可以採用外接升壓器進行測試；
◆伏安特性試驗單機輸出電壓0-1000V、電流0-650A；採用外接升壓器輸出電壓0-2500V、可做500KV等級1A的互感器伏安特性試驗；
◆大螢幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型印表機，可隨時列印曲線圖及測試數據；
◆採用全鍵盤操作輸入，試驗操作簡單方便；
◆帶有大容量存儲器，可存儲100組測試數據，掉電不丟失；
◆RS232通信接口，可連線電腦進行試驗，測試數據也可上傳至電腦編輯保存；
◆體積小，重量輕，方便流動試驗。

技術參數

◆在二次側電壓≥50V，二次側電流≥200mA時：
◆伏安特性準確度：0.5級
◆變比測量準確度：0.5級
◆外置升壓器0-2500V/1A1A/2500V在二次側電壓≥50V，二次側電流≥200mA時：
◆伏安特性準確度：0.5級
◆變比測量準確度：0.5級
◆內置升流器0---650A800VA變比測量精度＜1%
◆主機工作電源AC220V50Hz/60Hz（±2Hz）
◆工作環境溫度-10°C～+50°C
◆測試儀主機體積425(L)×300(W)×290(H)mm3
◆測試儀主機重量26Kg
