基本概況
水利控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。
HS41X防污隔斷閥前要安裝過濾器，並應便於排污的要求。
水利控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（註：內閥內一般消耗損傷品為膜片和 ...
但在工程中套用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力控制閥套用設計規程》為基礎，結合本人的體會來闡述上述諸方面的問題。
設計選用要點
（ 1 ）、工程式中套用的水力控制閥是經過製造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。（ 2 ）、根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建築標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑膠等。常用的密封面和襯裡材料有銅合金、塑膠、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
（ 3 ）、閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小於閥門的公稱壓力值。
（ 4 ）、工程中水力控制閥的設定應當有足夠的空間，以便管理、操作、安裝和維修，並應符合管路對閥門的要求。
（ 5 ）、路採用法蘭連線時，應採用法蘭連線的水力控制閥；管路採用溝槽式連線時，應採用溝槽式連線的水力控制閥。
（ 6 ）、水利控制閥應設定在介質單向流動的管路上。
（ 7 ）、水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。
（ 8 ）、接水力控制閥管段不 應有氣堵 、氣阻現象。在管網最高位置 等存氣段 應設定自動排氣閥。
（ 9 ）、閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。
（ 10 ）、閥門安裝前應做強度和嚴密性試驗。
（ 11 ）、閥門的強度和嚴密性試驗應符合以下規定。
A、閥門的強度試驗壓力為公稱壓力的1.5倍；
B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍；
C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏；
D、閥門試驗持續時間按上表。

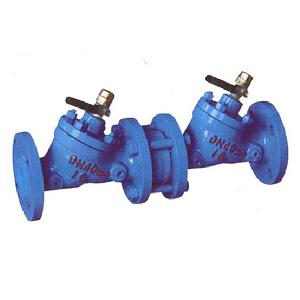

HS41X防污隔斷閥,是一種安裝在各類管路系統中用於嚴格阻止介質倒流，保護其後的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。

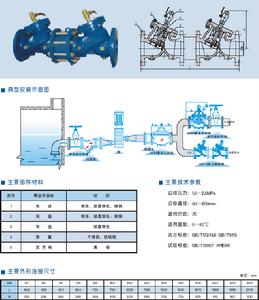

安裝說明
技術參數
公稱壓力：1.0～2.5MPa公稱通徑：50～600mm
適用介質：水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
| 型號： | HS41X |
| 口徑： | 50～600mm |
| 壓力： | 1.0MPa～2.5MPa |
| 材質： | 鑄鋼、鑄鐵、不鏽鋼 |
主要部件材料
| 序號 | 零部件名稱 | 材質 |
| 1 | 閥體 | 鑄鐵、球墨鑄鐵、鑄鋼 |
| 2 | 閥蓋 | 鑄鐵、球墨鑄鐵、鑄鋼 |
| 3 | 閥盤 | 球墨鑄鐵 |
| 4 | 彈簧 | 不鏽鋼、鉻釩鋼 |
| 5 | 防污閥 | 黃銅 |
主要外形連線尺寸
單位：mm| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 458 | 482 | 551 | 653 | 735 | 793 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 |
| H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
