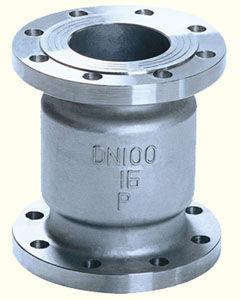

H42H立式止回閥

H42W/H/Y立式止回閥嚴格按 API6D、GB/T12235 標準設計製造，本系列閥門正常處於關閉狀態，由於管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低於出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由於採用彈簧支撐閥芯，故採用立式安裝或臥式裝均可。本產品廣泛套用於石油、化工、製藥、電力行業等各種工況的管路上。

設計製造標準

H42H結構CAD小樣圖

●設計與製造：API6D、GB/T12236

●檢驗與試驗： GB/T13927 、JB/T9092

壓力試驗

公稱壓力 PN(Lb)	強度試驗	水密封試驗	氣密封試驗
MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

公稱壓力 PN (MPa)	強度試驗	水密封試驗	氣密封試驗
1.5* PN (MPa)	1.1* PN (MPa)	0.5-0.7 (MPa)
1.6	2.4	1.8	0.6 MPa
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0

產品參數

美標鑄鋼立式止回閥主要安裝尺寸與重量

Class 150
DN(mm)	25	40	50	65	80	100	125	150	200	250	300	350	400
NPS(in)	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16
L(RF)	114	146	159	178	190	216	241	254	305	356	457	533	572
D	108	127	152	178	190	229	254	279	343	406	483	533	597
Wt(Kg)	7	13	20	35	39	55	80	90	182	258	422	515	630
Class 300
DN(mm)	25	40	50	65	80	100	125	150	200	250	300	350	400
NPS(in)	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16
L(RF)	121	152	165	184	200	232	264	279	330	390	495	572	610
D	124	156	165	190	210	254	279	318	381	445	521	584	648
Wt(Kg)	10	19	25	35	48	60	89	148	230	335	552	700	898
