基本介紹

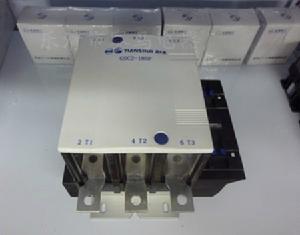

GSC2（CJX4）系列交流接觸器主要用於交流50Hz（或60HZ），電壓為690V，在AC-3使用類別下額定工作電壓為 380V時額定工作電流至95A的電路中，供遠距離和分斷電路，並可與適當的熱過載繼電器組成電磁起動器以保護可能發生過負荷的電路。是CJX4系列交流接觸器升級後的新款產品。
基本組成
GSC2交流接觸器主要有四部分組成:(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免於燒壞主觸頭；(4)絕緣外殼及附屬檔案,各種彈簧、傳動機構、短路環、接線柱等。電氣符號交流接觸器圖形符號
工作原理
當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由於觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時運行,觸點閉合,從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,切斷電源。使用接法
GSC2交流接觸器接線一:一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。
二: 首先應該知道交流接觸器的原理。他是用外界電源來加線上圈上，產生電磁場。加電吸合，斷電後接觸點就斷開。知道原理後，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，並且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。並且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
安裝維護
1.安裝前應檢查有關的技術數據。如線圈吸引電壓、額定工作電流、控制電機功率。2.安裝時，應該按規定條件安裝，符合人的視覺習慣。
3.對有金屬安裝底板的接觸器要妥善接地。
4.接線端螺釘應擰緊，檢查接線正確無誤後，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠後，才能投入使用。
5.使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦淨極面。
6.使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無鬆脫，零部件如有損壞，應及時更換。
7.發現接觸器動靜觸頭磨損嚴重，應及時更換。
注意事項
1.周圍空氣溫度為：-5℃~+40℃，24小時內其平均值不超過+35℃；2.海拔：不超過2000m；
3.大氣條件：在+40℃時大氣相對溫度不超過50%，在較低溫度下可以比較高的相對濕度，最濕月的平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%。並考慮因溫度變化發生在產品上凝露；
4.污染等級：3級；
5.安裝類別：Ⅲ類；
6.安裝條件：安裝面與垂直面傾斜度不超過±5°；
7.衝擊振動：產品應安裝和使用在無顯著搖動、衝擊和振動的地方。
8.安裝方式：接觸器除用螺釘安裝外，還可用35mm，型標準卡軌安裝。交流操作40-95可用35 mm或75mm卡軌安裝；
套用維護
1、外部維護：a．清掃外部灰塵；
b．檢查各緊固件是否鬆動，特別是導體連線部分，防止接觸鬆動而發熱；
2、觸點系統維護：
a．檢查動、靜觸點位置是否對正，三相是否同時閉合，如有問題應調節觸點彈簧；
b．檢查觸點磨損程度，磨損深度不得超過1mm，觸點有燒損，開焊脫落時，須及時更換；輕微燒損時，一般不影響使用。清理觸點時不允許使用砂紙，應使用整形銼；
c．測量相間絕緣電阻，阻值不低於10MΩ；
d．檢查輔助觸點動作是否靈活，觸點行程應符合規定值，檢查觸點有無鬆動脫落，發現問題時，應及時修理或更換。
3、鐵芯部分維護：
a．清掃灰塵，特別是運動部件及鐵芯吸合接觸面間；
b．檢查鐵芯的緊固情況，鐵芯鬆散會引起運行噪音加大；
c．鐵芯短路環有脫落或斷裂要及時修復。
4、電磁線圈維護：
a．測量線圈絕緣電阻；
b．線圈絕緣物有無變色、老化現象，線圈表面溫度不應超過65°C；
c．檢查線圈引線連線，如有開焊、燒損應及時修復。
5、滅弧罩部分維護：
a．檢查滅弧罩是否破損；
b．滅弧罩位置有無鬆脫和位置變化；
c．清除滅弧罩縫隙內的金屬顆粒及雜物。
